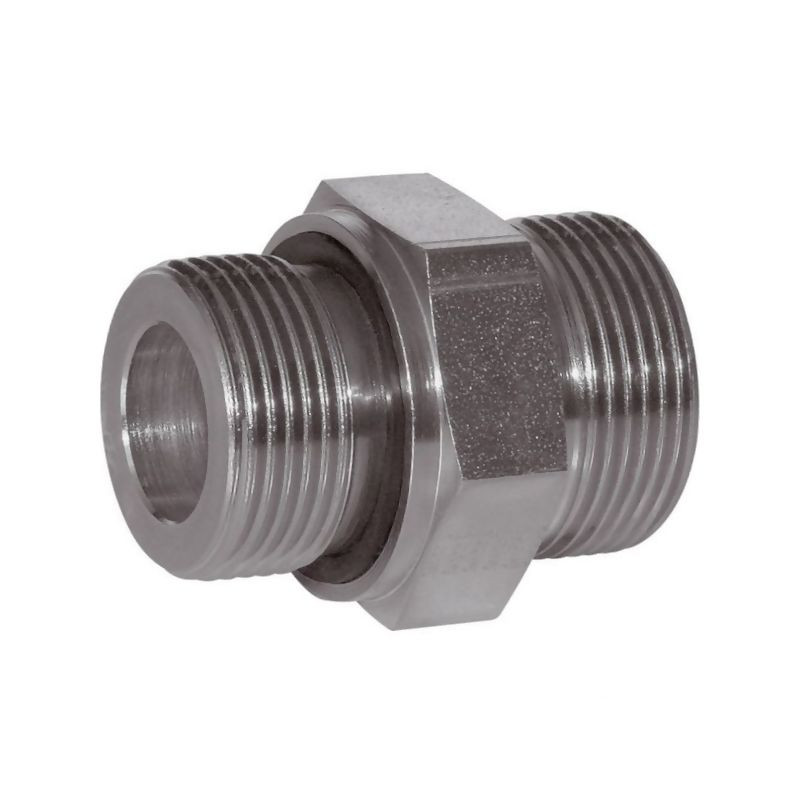

Przyłącze B, 1i1/4"BSP-36x2,0-28L

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność w instalacjach

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11128LR114WDA, to zaawansowany technicznie element łączący, zaprojektowany do pracy w wymagających warunkach przemysłowych. Produkt ten stanowi kluczowy komponent w systemach przesyłu mediów, zapewniając niezawodność połączeń między wężami hydraulicznymi a elementami z gwintem metrycznym lub BSP. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, przyłącze charakteryzuje się wyjątkową trwałością i odpornością na czynniki zewnętrzne.

Głównym zadaniem tego elementu jest bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Konstrukcja typu B, zgodna z normami DIN 2353 oraz DIN 3852 (kształt E), gwarantuje stabilność montażu i minimalizuje ryzyko powstawania nieszczelności, co jest krytyczne w systemach pracujących pod wysokim ciśnieniem.

Kluczowe parametry techniczne i wymiary

Przyłącze zostało zaprojektowane z myślą o rurach o średnicy zewnętrznej 28 mm (seria L). Jego budowa spełnia rygorystyczne standardy ISO 228 oraz DIN-ISO 228 (R, DIN259). Poniżej znajdują się szczegółowe dane techniczne, które potwierdzają dopasowanie produktu do konkretnych aplikacji:

• Producent: Voss
• Indeks produktu: 11128LR114WDA
• Referencja dostawcy: GES28LR114WD
• Rodzaj gwintu przyłącza: 1 1/4 cala BSP (zgodny z DIN-ISO 228)
• Gwint złącza: 36x2,0 (metryczny)
• Średnica rury (d1): 28 mm
• Ciśnienie robocze max (PN): 250 BAR
• Moment dokręcania: 330 N·m
• Długość całkowita (L): 46 mm
• Długość gwintu (K): 20 mm
• Rozwartość klucza S1: 50 mm
• Rozwartość klucza S2: 41 mm
• Wymiar x: 23 mm
• Wymiar l2: 18,5 mm
• Wymiar d7: 49,9 mm
• Obróbka powierzchniowa: Cynk / Nikiel

Zastosowanie i korzyści użytkowe

Przyłącze Voss 11128LR114WDA znajduje szerokie zastosowanie w branży hydraulicznej, szczególnie tam, gdzie wymagana jest wysoka odporność na korozję oraz szczelność połączeń. Jest dedykowane do przewodów hydraulicznych oraz węży, pracujących w maszynach rolniczych, budowlanych oraz w przemyśle ciężkim.

Do najważniejszych zalet tego rozwiązania należą:

• Niewielkie ryzyko wycieku: Zastosowanie miękkiego pierścienia uszczelniającego z kauczuku nitrylowego (NBR) zapewnia doskonałą izolację i szczelność nawet przy zmiennych obciążeniach.
• Odporność na korozję: Powłoka cynkowo-niklowa skutecznie chroni element przed działaniem wilgoci i czynników chemicznych.
• Elastyczność konfiguracji: Na specjalne zamówienie dostępne są wersje wykonane ze stali szlachetnej oraz z uszczelką z Vitonu, co pozwala na adaptację do specyficznych mediów lub warunków ekstremalnych.

Specyfikacja uszczelnień i montaż

Standardowo produkt wyposażony jest w uszczelkę z kauczuku nitrylowego, która jest powszechnie stosowana w hydraulice siłowej ze względu na swoją odporność na oleje mineralne i smary. Dla zastosowań wymagających wyższej odporności termicznej lub chemicznej, producent oferuje możliwość zamówienia uszczelki wykonanej z Vitonu.

Montaż przyłącza wymaga użycia odpowiednich narzędzi, zgodnie z podanymi rozwartościami kluczy (S1: 50 mm, S2: 41 mm). Przestrzeganie zalecanego momentu dokręcania wynoszącego 330 N·m jest kluczowe dla zachowania parametrów wytrzymałościowych połączenia i zapobiegania uszkodzeniom gwintu lub uszczelki.
