Przyłącze B, 1i5/16"UNF-45x2,0 -35L

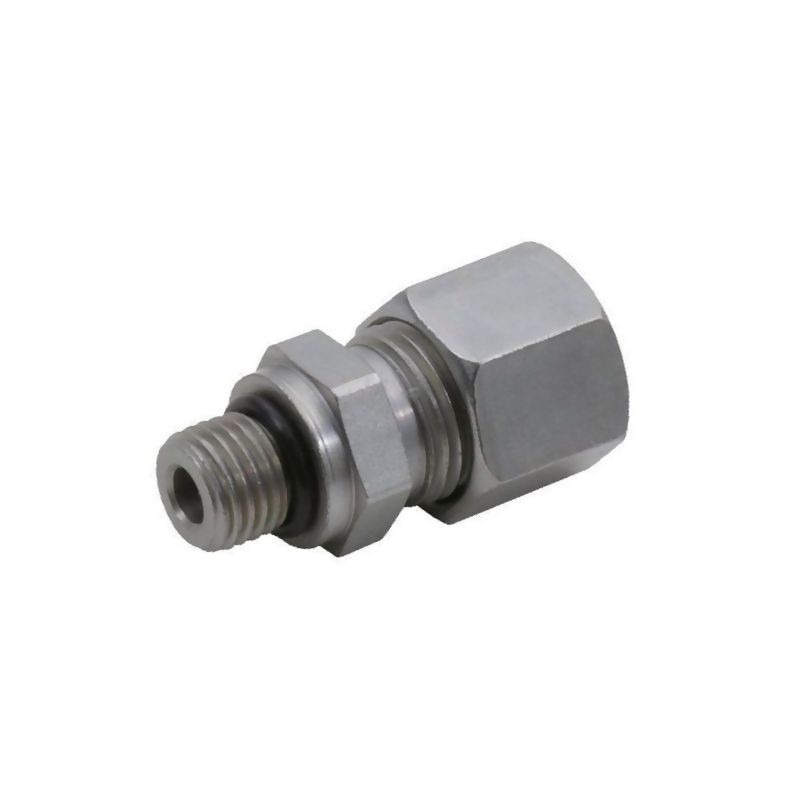

Profesjonalne przyłącze hydrauliczne Voss typu B

Przedstawiany produkt to wysokiej klasy przyłącze hydrauliczne typu B, wyprodukowane przez renomowaną firmę Voss. Zaprojektowane z myślą o wymagających zastosowaniach w systemach przewodów rurowych, element ten zapewnia bezpieczeństwo i szczelność instalacji. Model o numerze referencyjnym 11235L1516UNF (supplier reference: GEV35L1516UNF) stanowi kluczowy komponent w budowie niezawodnych układów hydraulicznych, łącząc precyzję wykonania z trwałością materiałów.

Konstrukcja i specyfikacja techniczna

Przyłącze charakteryzuje się hybrydową konstrukcją gwintową, co pozwala na elastyczne dopasowanie do różnych standardów instalacyjnych. Z jednej strony posiada gwint przyłącza w standardzie calowym 1-5/16" UNF, zgodnym z normą SAE J 514. Z drugiej strony znajduje się gwint złącza metryczny o wymiarach 45x2,0 mm (w opisie technicznym określony również jako M45 x 2,0), zgodny z normą DIN 2353 oraz DIN 3852 (kształt F). Taka konfiguracja umożliwia łączenie elementów o różnych standardach gwintów w jednym, zwartym rozwiązaniu.

Kluczowym elementem konstrukcyjnym jest zastosowanie pierścienia zacinającego 2S, który zapewnia optymalne połączenie z rurą oraz doskonałe działanie uszczelniające. Przyłącze jest przystosowane do rur o średnicy zewnętrznej 35 mm (seria L – lekka). Maksymalne ciśnienie robocze, jakie może wytrzymać ten element, wynosi aż 250 BAR, co predysponuje go do pracy w systemach wysokociśnieniowych.

Materiały i odporność na warunki zewnętrzne

Element wykonany jest z materiałów o dużej odporności na korozję. Standardowa obróbka powierzchniowa obejmuje cynkowanie oraz niklowanie, co skutecznie chroni metal przed działaniem wilgoci i czynników chemicznych występujących w środowisku przemysłowym czy rolniczym. Jako element uszczelniający zastosowano miękki pierścień wykonany z kauczuku nitrylowego (NBR), który gwarantuje szczelność w typowych warunkach eksploatacji.

Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub termicznej, producent oferuje możliwość zamówienia wersji ze stali szlachetnej oraz z uszczelką wykonaną z Vitonu. Dostępność tych opcji na zamówienie podkreśla uniwersalność rozwiązania Voss.

Wymiary montażowe i parametry

Projektując instalację, należy uwzględnić konkretne wymiary przyłącza, które ułatwiają montaż przy użyciu standardowych narzędzi warsztatowych:

• Długość gwintu: 15,0 mm
• Rozwartość klucza (strona gwintu metrycznego): 46 mm
• Rozwartość klucza (drugi koniec/gwint UNF): 50 mm
• Średnica rury: 35 mm
• Standard gwintu złącza: DIN 2353 / SAE J 514

Zastosowanie w praktyce

Przyłącze Voss 11235L1516UNF znajduje szerokie zastosowanie w przemyśle maszynowym, rolniczym oraz motoryzacyjnym. Jest idealnym rozwiązaniem tam, gdzie konieczne jest połączenie przewodów hydraulicznych z elementami posiadającymi gwinty calowe UNF, przy zachowaniu standardu rur metrycznych. Dzięki precyzyjnemu wykonaniu i zgodności z międzynarodowymi normami (DIN, SAE), produkt ten minimalizuje ryzyko awarii i nieszczelności w newralgicznych punktach instalacji.
