Przyłącze B, 22x1,5-16x1,5-10L

Przyłącze hydrauliczne Voss typu B – precyzja i szczelność

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11010LM22WD, to wysokiej klasy komponent zaprojektowany do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Element ten stanowi kluczową część systemów przewodów hydraulicznych, zapewniając niezawodność pracy w wymagających warunkach przemysłowych i rolniczych. Produkt wykonany jest z materiałów odpornych na korozję, co gwarantuje długą żywotność instalacji.

Zastosowanie i kluczowe korzyści

Głównym obszarem zastosowania tego przyłącza są systemy hydrauliczne, w tym przewody hydrauliczne oraz węże. Konstrukcja elementu minimalizuje ryzyko wycieków, co jest krytyczne dla bezpieczeństwa i efektywności pracy maszyn. Dzięki zastosowaniu miękkiego pierścienia uszczelniającego z kauczuku nitrylowego (NBR), połączenie charakteryzuje się wysoką szczelnością nawet przy zmiennych obciążeniach.

Do najważniejszych zalet produktu należą:

• Niewielkie ryzyko wycieku dzięki precyzyjnie dopasowanej uszczelce.
• Duża odporność na korozję dzięki obróbce powierzchniowej cynk/nikiel.
• Możliwość dostosowania do specyficznych wymagań – na zamówienie dostępne wersje ze stali szlachetnej oraz z uszczelką Viton.
• Zgodność z międzynarodowymi normami, co ułatwia integrację z istniejącymi systemami.

Specyfikacja techniczna i parametry

Przyłącze Voss 11010LM22WD zostało wyprodukowane zgodnie z rygorystycznymi standardami DIN 2353 oraz DIN 3852 (kształt E). Gwint przyłącza jest zgodny z normą DIN-ISO 228 (R, DIN259). Poniżej znajdują się szczegółowe dane techniczne potwierdzające parametry produktu:

• Producent: Voss
• Indeks produktu: 11010LM22WD
• Referencja dostawcy: GES10LM22WD
• Seria: L (lekka)

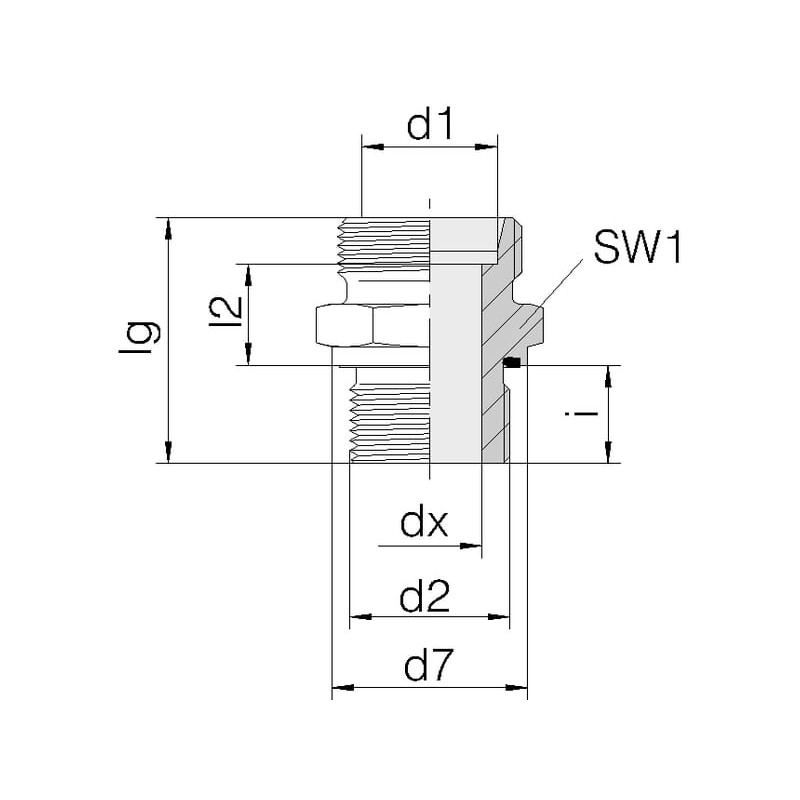

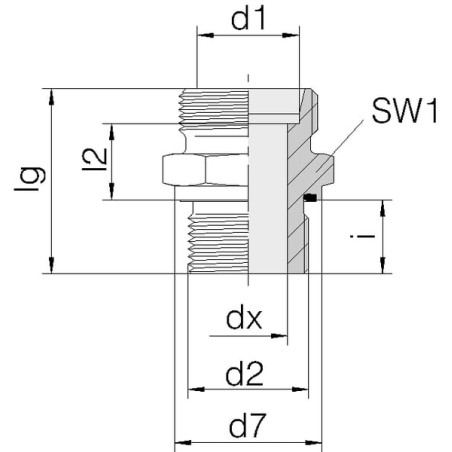

• Średnica rury (d1): 10 mm
• Przyłącze (gwint złącza): M16 x 1,5
• Gwint przyłącza (d2): 22 mm
• Skok gwintu: 1,50 mm
• Ciśnienie robocze max. (PN): 400 BAR
• Moment dokręcania: 130 N·m
• Długość całkowita (lg): 35 mm
• Długość gwintu (K): 14,0 mm
• Rozwartość klucza S1: 27 mm
• Rozwartość klucza S2: 19 mm
• Wymiar x: 8 mm
• Wymiar l2: 14 mm
• Wymiar d7: 26,9 mm
• Obróbka powierzchniowa: Cynk / Nikiel
• Uszczelka standardowa: Miękki pierścień z kauczuku nitrylowego
• Opcje dodatkowe: Uszczelka Viton i stal szlachetna na zamówienie

Montaż i kompatybilność

Element ten jest przeznaczony do współpracy z rurami o średnicy 10 mm w serii L. Dzięki standaryzacji wymiarów i zgodności z normą ISO 228, montaż jest intuicyjny i nie wymaga specjalistycznych narzędzi poza kluczami o rozwartościach 27 mm oraz 19 mm. Wysoka jakość wykonania oraz precyzja gwintów zapewniają stabilność połączenia przy ciśnieniu do 400 BAR, co czyni go idealnym wyborem do zastosowań w hydraulice siłowej, maszynach rolniczych oraz urządzeniach przemysłowych.
