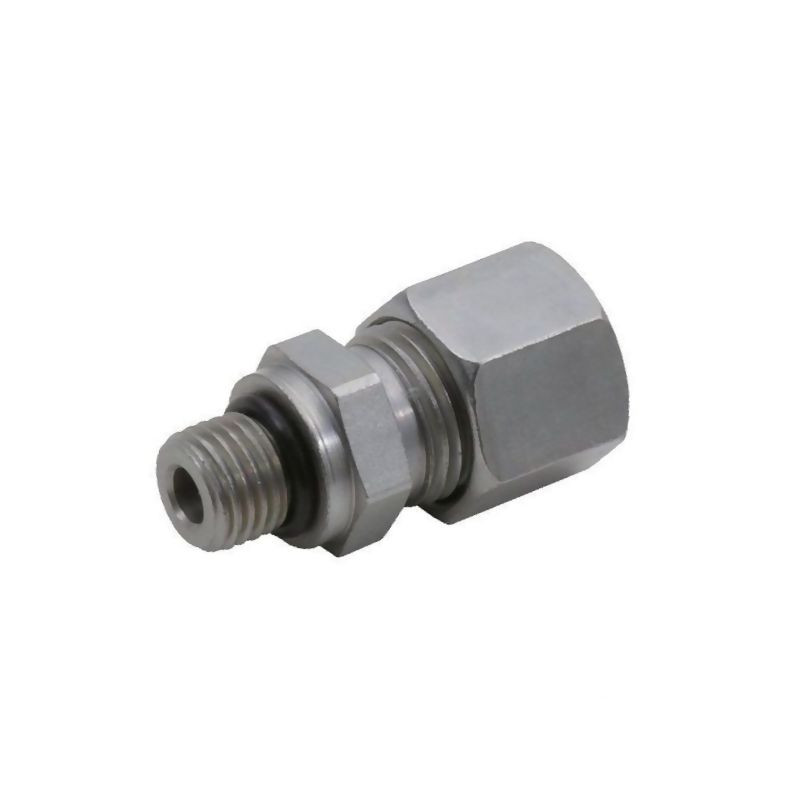

Wysokiej jakości przyłącze hydrauliczne Voss typu B, przeznaczone do rur o średnicy 12 mm (seria L). Posiada gwint przyłącza 3/4" UNF oraz gwint złącza M18x1,5. Produkt charakteryzuje się ciśnieniem roboczym do 400 BAR, cynkowo-niklową ochroną antykorozyjną oraz uszczelnieniem z kauczuku nitrylowego. Zgodny z normami DIN 2353 i SAE J 514.
Prezentowane przyłącze typu B marki Voss to precyzyjny element systemów hydraulicznych, zaprojektowany z myślą o niezawodności i trwałości w trudnych warunkach eksploatacyjnych. Produkt oznaczony indeksem 11212L34UNF (referencja dostawcy GEV12L34UNF) stanowi kluczowy komponent umożliwiający szczelne i bezpieczne połączenie przewodów hydraulicznych z elementami wyposażonymi w gwint zewnętrzny 3/4 cala UNF.
Rozwiązanie to opiera się na sprawdzonej technologii pierścieni zacinających, co gwarantuje optymalne połączenie i doskonałe działanie układu. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, przyłącze charakteryzuje się dużą odpornością na korozję, co wydłuża jego żywotność nawet w środowiskach o podwyższonej wilgotności lub narażonych na działanie czynników chemicznych.
Przyłącze znajduje szerokie zastosowanie w przemyśle, rolnictwie oraz motoryzacji, wszędzie tam, gdzie wymagane jest prowadzenie mediów pod wysokim ciśnieniem. Jest dedykowane do współpracy z:
Konstrukcja zgodna jest z normą DIN 2353, a gwint wykonano zgodnie ze standardem UST (SAE J 514). Uszczelnienie w kształcie F jest zgodne z normą DIN 3852, co zapewnia pełną interoperacyjność z innymi elementami systemów hydraulicznych spełniającymi te same standardy.
Poniżej znajdują się szczegółowe dane techniczne produktu, które należy uwzględnić przy doborze elementów instalacji:
Standardowa wersja przyłącza posiada obróbkę powierzchniową w postaci cynkowania lub niklowania, co skutecznie chroni stal przed korozją. Element uszczelniający stanowi miękki pierścień wykonany z kauczuku nitrylowego (NBR), który zapewnia doskonałą szczelność w typowych zastosowaniach hydraulicznych.
Dla aplikacji wymagających specjalistycznych właściwości, producent oferuje możliwość zamówienia wersji ze stali szlachetnej oraz z uszczelką wykonaną z Vitonu. Takie konfiguracje są dostępne na indywidualne zamówienie i powinny być rozważane w przypadku pracy z agresywnymi mediami lub w ekstremalnych temperaturach.
Prawidłowy montaż przyłącza Voss wymaga użycia odpowiednich narzędzi. Do dokręcenia strony przyłączanej do rury (M18x1,5) niezbędny jest klucz o rozwartości 24 mm, natomiast do strony z gwintem UNF (3/4") należy użyć klucza 22 mm. Zaleca się stosowanie pierścieni zacinających 2S, które są optymalnie dopasowane do tego typu połączeń, zapewniając maksymalną wytrzymałość na wibracje i pulsacje ciśnienia.
