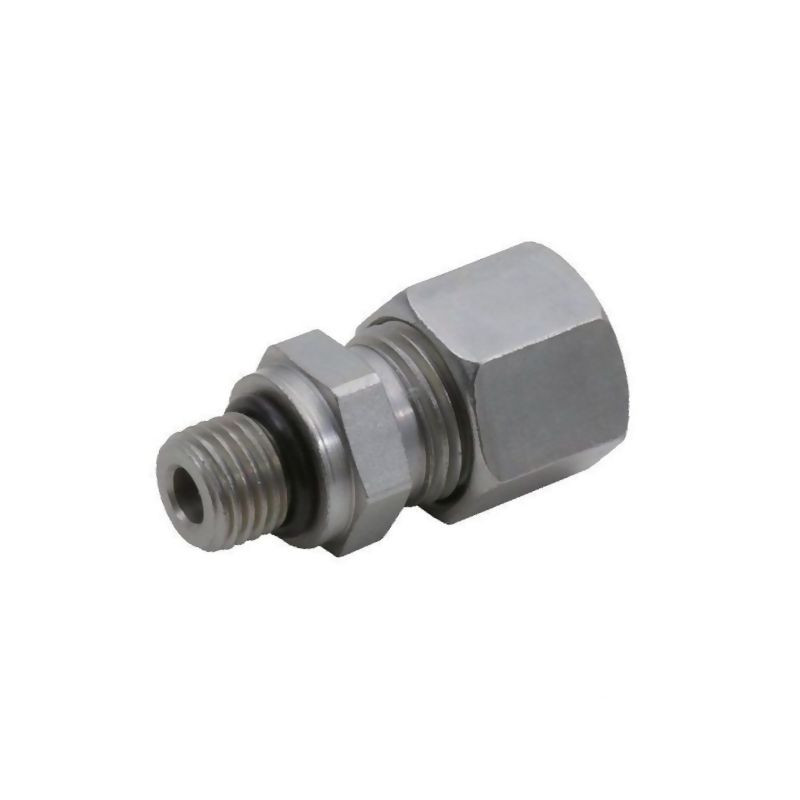

Przyłącze B, 3/4"UNF-20X1,5 -12S

Przyłącze hydrauliczne Voss typu B – precyzja i wytrzymałość

Przedstawiany produkt to wysokiej klasy przyłącze hydrauliczne typu B marki Voss, oznaczone indeksem 11212S34UNF. Jest to element kluczowy w budowie niezawodnych instalacji hydraulicznych, zapewniający szczelne i trwałe połączenie przewodów rurowych z armaturą o gwincie zewnętrznym. Produkt został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, gdzie kluczowa jest odporność na wysokie ciśnienia oraz trudne warunki eksploatacyjne.

Konstrukcja przyłącza opiera się na sprawdzonej technologii zacinania pierścieniem (ring-zacisk), co gwarantuje optymalne połączenie z rurą oraz doskonałe działanie uszczelniające. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, element ten charakteryzuje się dużą odpornością na korozję, co wydłuża jego żywotność nawet w agresywnych środowiskach.

Zastosowanie i kompatybilność

Przyłącze Voss 11212S34UNF znajduje szerokie zastosowanie w systemach hydraulicznych, szczególnie tam, gdzie wymagane jest połączenie węży hydraulicznych lub sztywnych przewodów rurowych z elementami posiadającymi gwint zewnętrzny 3/4" UNF. Jest to rozwiązanie idealne dla maszyn rolniczych, urządzeń budowlanych oraz instalacji przemysłowych, gdzie niezawodność połączeń ma krytyczne znaczenie dla bezpieczeństwa i ciągłości pracy.

Element ten współpracuje z rurami o średnicy zewnętrznej 12 mm (seria S), co jest standardem w wielu systemach hydraulicznych średniego i wysokiego ciśnienia. Dzięki zgodności z normą DIN 2353 oraz gwintem zgodnym z UST (SAE J 514), produkt zapewnia pełną interoperacyjność z innymi komponentami spełniającymi te same standardy międzynarodowe.

Parametry techniczne i specyfikacja

Produkt wyróżnia się solidną konstrukcją i precyzyjnie wykonanymi wymiarami, co ułatwia montaż i zapewnia powtarzalność połączeń. Poniżej znajdują się kluczowe dane techniczne potwierdzające parametry tego przyłącza:

• Producent: Voss
• Symbol producenta: GEV12S34UNF
• Indeks sklepu: 11212S34UNF
• Typ przyłącza: B (UNF-metryczny)
• Gwint przyłącza: 3/4" UNF
• Gwint złącza (metryczny): M20 x 1,5
• Długość gwintu: 12,7 mm
• Średnica rury: 12 mm (seria S)
• Ciśnienie robocze max.: 630 BAR
• Rozwartość klucza: 24 mm (oba końce)
• Obróbka powierzchniowa: Cynk / Nikiel
• Standard: DIN 2353, gwint zgodny z UST (SAE J 514), uszczelnienie kształt F zgodne z DIN 3852

Budowa i uszczelnienie

Sercem systemu uszczelniającego jest miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR), który zapewnia doskonałą szczelność w standardowych warunkach pracy. Dla zastosowań wymagających wyższej odporności chemicznej lub termicznej, producent oferuje możliwość zamówienia wersji z uszczelką Viton, co zwiększa wszechstronność produktu.

Konstrukcja przyłącza umożliwia łatwy montaż przy użyciu standardowych narzędzi warsztatowych. Rozwartość klucza wynosząca 24 mm na obu końcach elementu ułatwia dokręcanie i zapewnia odpowiedni moment obrotowy niezbędny do uzyskania pełnej szczelności przy ciśnieniach sięgających 630 BAR.

Dlaczego warto wybrać przyłącze Voss?

Marka Voss jest synonimem jakości w branży hydrauliki siłowej. Przyłącza te są projektowane tak, aby minimalizować ryzyko awarii i wycieków. Cynkowo-niklowa powłoka ochronna skutecznie zabezpiecza stal przed korozją, co jest istotne w aplikacjach zewnętrznych lub w środowiskach o podwyższonej wilgotności. Wybierając produkt o indeksie 11212S34UNF, inwestujesz w komponent, który spełnia rygorystyczne normy europejskie i amerykańskie, zapewniając spokój i bezpieczeństwo eksploatacji Twojej maszyny.
