Przyłącze B, 3/4"UNF-22x1,5 -15L

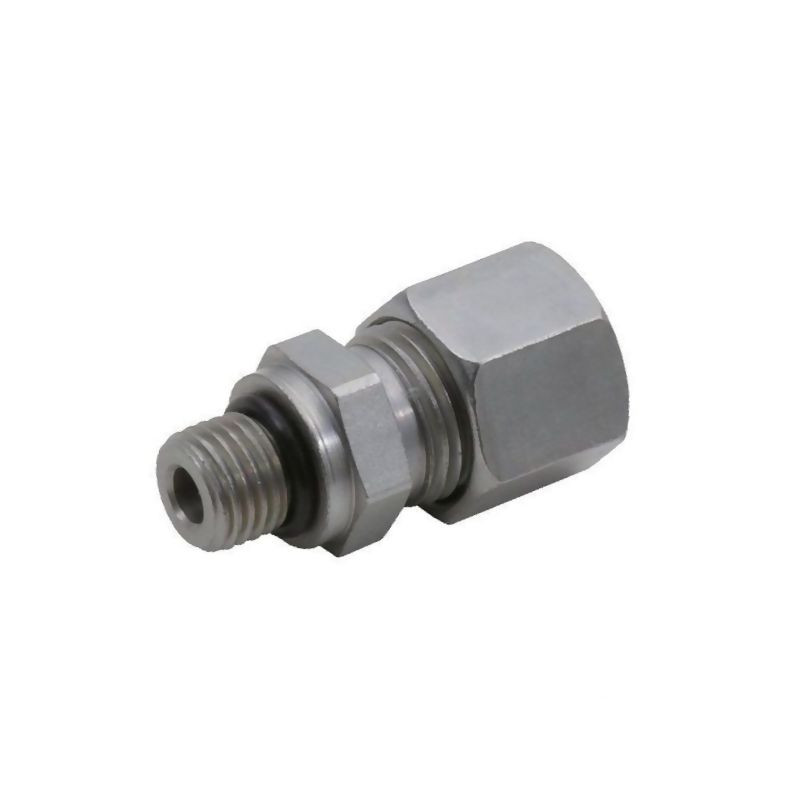

Przyłącze hydrauliczne Voss typu B – precyzja i wytrzymałość

Prezentowane przyłącze marki Voss to wysokiej klasy element systemu hydraulicznego, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych i rolniczych. Produkt oznaczony indeksem 11215L34UNF (referencja dostawcy GEV15L34UNF) stanowi niezawodne rozwiązanie do łączenia przewodów hydraulicznych, zapewniając szczelność i odporność na wysokie ciśnienia. Dzięki zastosowaniu sprawdzonej technologii zaciskowej oraz precyzyjnej obróbce, element ten gwarantuje długotrwałą bezawaryjną pracę w trudnych warunkach eksploatacyjnych.

Konstrukcja i specyfikacja techniczna

Kluczowym elementem konstrukcyjnym tego przyłącza jest pierścień zacinający typu 2S, który zapewnia optymalne połączenie z rurą oraz doskonałe działanie uszczelniające. Przyłącze charakteryzuje się wysoką odpornością na korozję dzięki zastosowaniu powłoki cynkowo-niklowej. Jest to produkt zgodny z rygorystycznymi normami DIN 2353 oraz DIN 3852 (kształt F), a gwint wykonano zgodnie z standardem UST (SAE J 514), co zapewnia pełną kompatybilność z innymi elementami systemów hydraulicznych.

Element ten posiada gwint przyłącza 3/4 cala UNF oraz gwint złącza metrycznego M22 x 1,5. Przeznaczony jest do rur o średnicy zewnętrznej 15 mm w serii L (lekka). Maksymalne ciśnienie robocze wynosi aż 400 BAR, co kwalifikuje go do zastosowań w układach wysokociśnieniowych.

Zastosowanie i właściwości użytkowe

Przyłącze Voss znajduje szerokie zastosowanie w budowie maszyn rolniczych, sprzętu budowlanego oraz w przemyśle, gdzie kluczowa jest niezawodność instalacji hydraulicznych. Miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR) zapewnia skuteczną izolację medium hydraulicznego. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub termicznej, producent oferuje na zamówienie wersję z uszczelką Viton.

Główne zalety produktu:

• Wysoka odporność na korozję dzięki powłoce cynk/nikiel.
• Zgodność z normami DIN i SAE, zapewniająca uniwersalność montażu.
• Możliwość pracy pod ciśnieniem do 400 BAR.
• Precyzyjne wykonanie gwintu M22 x 1,5 oraz 3/4" UNF.
• Dostępność wersji ze stali szlachetnej oraz z uszczelką Viton na indywidualne zamówienie.

Parametry wymiarowe i montażowe

Prawidłowy montaż przyłącza wymaga użycia odpowiednich narzędzi. Element posiada dwie płaszczyzny kluczowe o różnych rozmiarach, co ułatwia dokręcanie bez ryzyka uszkodzenia korpusu. Rozwartość klucza dla strony gwintu złącza wynosi 24 mm, natomiast dla drugiego końca (strona przyłącza) jest to 27 mm. Długość gwintu wynosi 11,2 mm, co należy uwzględnić przy projektowaniu układu i doborze kontr-elementów.

Dane techniczne w skrócie:

• Średnica rury: 15 mm (Seria L).
• Gwint przyłącza: 3/4" UNF.
• Gwint złącza: M22 x 1,5.
• Rozwartość klucza: 24 mm / 27 mm.
• Ciśnienie maksymalne: 400 BAR.
• Materiał uszczelki standardowej: kauczuk nitrylowy.

Produkt jest nowy, fabrycznie zapakowany i gotowy do natychmiastowej instalacji w systemach hydraulicznych wymagających wysokiej precyzji i niezawodności.
