Przyłącze B, 3/4"UNF-30x2,0 -20S

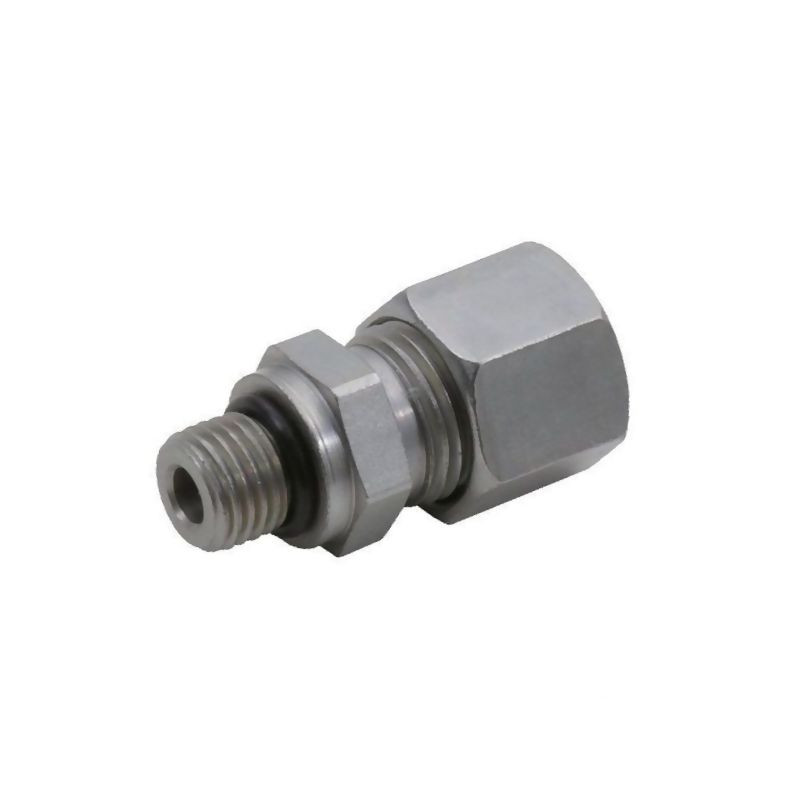

Przyłącze hydrauliczne Voss typu B – precyzja i wytrzymałość

Przedstawiany produkt to wysokiej klasy przyłącze hydrauliczne typu B, wyprodukowane przez renomowaną firmę Voss. Element ten, oznaczony indeksem 11220S34UNF oraz referencją producenta GEV20S34UNF, stanowi kluczowy komponent w systemach przesyłu mediów pod wysokim ciśnieniem. Został zaprojektowany z myślą o zapewnieniu szczelności, trwałości oraz łatwości montażu w wymagających warunkach przemysłowych i rolniczych.

Konstrukcja przyłącza opiera się na sprawdzonej technologii pierścienia zacinającego (seria S), co gwarantuje optymalne połączenie z rurą oraz doskonałe działanie uszczelniające. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, element charakteryzuje się dużą odpornością na korozję oraz mechaniczne uszkodzenia, co przekłada się na długą żywotność instalacji.

Zastosowanie i kompatybilność

Przyłącze Voss znajduje szerokie zastosowanie w systemach hydraulicznych, w tym w przewodach hydraulicznych maszyn rolniczych, budowlanych oraz przemysłowych. Jest idealnym rozwiązaniem tam, gdzie wymagana jest niezawodność połączeń rurowych w środowisku narażonym na drgania i zmienne obciążenia.

• Zastosowanie: węże hydrauliczne, przewody hydrauliczne.
• Standard wykonania: DIN 2353, gwint zgodny z UST (SAE J 514).
• Kształt uszczelnienia: zgodny z DIN 3852 (kształt F).

Specyfikacja techniczna i parametry

Produkt został wykonany z dbałością o każdy detal techniczny. Poniżej znajdują się kluczowe parametry, które należy uwzględnić przy doborze elementów do instalacji:

• Średnica rury: 20 mm (seria S – ciężka).
• Gwint przyłącza: 3/4" UNF.
• Gwint złącza (przyłącze metryczne): M30 x 2,0 mm.
• Długość gwintu: 11,2 mm.
• Maksymalne ciśnienie robocze: 420 BAR.
• Rozwartość klucza (strona rury): 32 mm.
• Rozwartość klucza (drugi koniec): 36 mm.
• Obróbka powierzchniowa: Cynk / Nikiel.
• Uszczelka standardowa: Miękki pierścień uszczelniający z kauczuku nitrylowego (NBR).

Opcje dodatkowe i dostępność

Standardowa wersja przyłącza wyposażona jest w uszczelkę z kauczuku nitrylowego oraz posiada powłokę cynkowo-niklową. Jednakże, producent Voss oferuje możliwość dostosowania produktu do specyficznych wymagań aplikacji. Na specjalne zamówienie dostępne są wersje wykonane ze stali szlachetnej, co jest istotne w środowiskach o podwyższonej agresywności chemicznej. Ponadto, istnieje możliwość zamówienia uszczelki wykonanej z materiału Viton, który charakteryzuje się jeszcze wyższą odpornością termiczną i chemiczną niż standardowy NBR.

Warto zaznaczyć, że produkt jest sprzedawany jako pojedyncza sztuka. Przed zakupem należy upewnić się, że parametry gwintu oraz średnica rury odpowiadają projektowanej instalacji. Dzięki zgodności z normami DIN oraz SAE, przyłącze Voss zapewnia pełną interoperacyjność z innymi elementami systemów hydraulicznych spełniających te same standardy.
