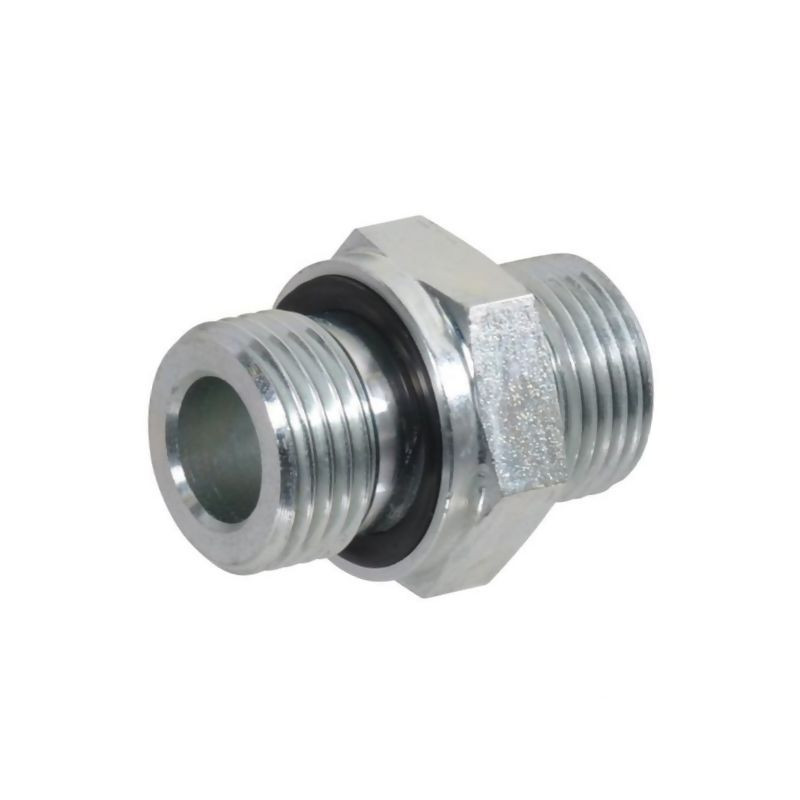

Przyłącze B, 3/8"BSP-13/16"ORFS

Przyłącze hydrauliczne Alfagomma 117B1306 – specyfikacja i zastosowanie

Prezentowane przyłącze typu B, oznaczone indeksem 117B1306 i referencją producenta VNOB1306, to wysokiej jakości element łączący z oferty marki Alfagomma. Jest to kluczowy komponent w systemach hydrauliki siłowej, zaprojektowany do pracy w warunkach wymagających niezawodności przy wysokich momentach obrotowych oraz częstym demontażu. Produkt ten znajduje szczególne zastosowanie w maszynach o amerykańskim rodowodzie, gdzie standardy połączeń różnią się od typowych rozwiązań europejskich.

Konstrukcja złącza opiera się na sprawdzonej technologii ORFS (O-Ring Face Seal) po stronie złącza oraz gwincie rurowym BSP po stronie przyłącza. Taka konfiguracja zapewnia szczelność i stabilność połączenia, co jest krytyczne dla bezpieczeństwa i efektywności pracy układów hydraulicznych. Element wykonany jest z wytrzymałej stali, poddanej procesowi galwanizacji (ocynkowania), co skutecznie chroni go przed korozją i wpływem czynników zewnętrznych.

Kluczowe parametry techniczne i wymiary

Przy wyborze odpowiednich złączek hydraulicznych kluczowe jest dopasowanie wymiarów gwintów oraz parametrów ciśnieniowych do istniejącej instalacji. Poniżej przedstawiamy szczegółowe dane techniczne produktu, które gwarantują poprawny dobór części:

• Typ przyłącza: Przyłącze B (zgodne z serią PAV)
• Gwint przyłącza: 3/8 cala BSP
• Gwint złącza: 13/16 cala ORFS
• Standard wykonania: Zgodny z SAE J1453
• Ciśnienie nominalne: 400 BAR
• Materiał: Stal
• Obróbka powierzchniowa: Ocynkowany / Galwanizowana
• Uszczelnienie: Płaskie uszczelnienie za pomocą pierścienia samouszczelniającego na złączu śrubowym
• Długość całkowita (L): 33,5 mm
• Rozwartość klucza (CH): 22 mm

Zalety i zastosowanie w praktyce

Złączka ta jest dedykowana do rur lub węży wyposażonych w armaturę serii PAV. Dzięki zastosowaniu uszczelnienia typu O-Ring Face Seal, połączenie charakteryzuje się wysoką odpornością na wibracje i przecieki, co jest istotne przy dynamicznej pracy maszyn budowlanych, rolniczych czy leśnych. Galwanizowana powłoka stalowa zapewnia długą żywotność elementu nawet w trudnych warunkach eksploatacyjnych.

Warto zwrócić uwagę na rozwartość klucza wynoszącą 22 mm, co ułatwia montaż i demontaż przy użyciu standardowych narzędzi warsztatowych. Produkt jest nowy, dostępny od ręki i gotowy do instalacji w układach wymagających precyzyjnego i trwałego połączenia hydraulicznego.
