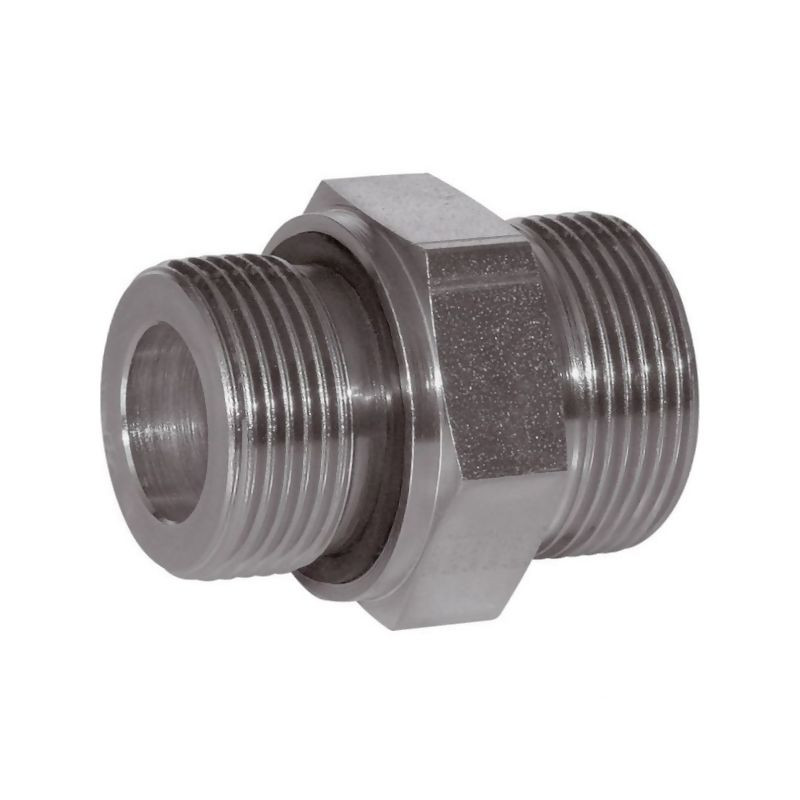

Przyłącze B, 3/8"BSP-14x1,5-6S

Przyłącze hydrauliczne Voss seria S – niezawodność i precyzja

Prezentowane przyłącze typu B, oznaczone indeksem 1116SR38WDA, to wysokiej klasy komponent systemu hydraulicznego marki Voss. Produkt został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, gdzie kluczowa jest szczelność, odporność na wysokie ciśnienie oraz trwałość połączeń. Dzięki zastosowaniu sprawdzonych rozwiązań technicznych, element ten zapewnia stabilną pracę układów hydraulicznych w maszynach rolniczych, budowlanych oraz w przemyśle ciężkim.

Konstrukcja przyłącza opiera się na standardzie DIN 2353, a gwint zewnętrzny jest zgodny z normą DIN-ISO 228 (R, DIN259). Specyfika kształtu E, zgodna z DIN 3852, gwarantuje optymalne uszczelnienie i minimalizuje ryzyko wycieków nawet przy dużych obciążeniach dynamicznych. Produkt należy do serii S, co oznacza jego przeznaczenie do rur o mniejszych średnicach, charakteryzujących się wysokim ciśnieniem roboczym.

Kluczowe parametry techniczne i wymiary

Dobór odpowiedniego przyłącza wymaga precyzyjnego dopasowania do istniejącej instalacji. Poniżej przedstawiamy szczegółowe dane techniczne produktu, które potwierdzają jego kompatybilność z rurami o średnicy 6 mm oraz złączami metrycznymi i BSP.

• Średnica rury (d1): 6 mm
• Gwint przyłącza (G): 3/8 cala BSP
• Gwint złącza: 14x1,5 (metryczny)
• Ciśnienie robocze max (PN): 800 BAR
• Długość całkowita (L): 34,5 mm
• Długość gwintu (K): 12 mm
• Rozwartość klucza S1: 22 mm
• Rozwartość klucza 2: 17 mm
• Moment dokręcania: 90 N·m
• Wymiar l2: 15,5 mm
• Wymiar d7: 21,9 mm
• Wymiar x: 4 mm

Materiały i odporność na korozję

Element wykonany jest z materiałów zapewniających dużą odporność na korozję, co jest niezbędne w warunkach zewnętrznych lub wilgotnych. Standardowa obróbka powierzchniowa to cynkowanie lub niklowanie, co skutecznie chroni stal przed utlenianiem i degradacją. Standardowe uszczelnienie stanowi miękki pierścień z kauczuku nitrylowego (NBR), który charakteryzuje się excellentną odpornością na oleje hydrauliczne i smary.

Dla zastosowań wymagających pracy w ekstremalnych temperaturach lub w kontakcie z agresywnymi mediami, producent oferuje możliwość zamówienia wersji z uszczelką Viton. Dostępna jest również opcja wykonania przyłącza ze stali szlachetnej na indywidualne zamówienie, co rozszerza spektrum zastosowań tego komponentu.

Zastosowanie i montaż

Przyłącze Voss 1116SR38WDA znajduje zastosowanie w systemach przewodów hydraulicznych oraz wężach hydraulicznych. Jego konstrukcja umożliwia bezpośrednie połączenie z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Dzięki precyzyjnie wykonanemu gwintowi 3/8" BSP oraz metrycznemu końcówce 14x1,5, element ten stanowi idealny mostek między różnymi standardami połączeń w układzie.

Montaż należy przeprowadzić z zachowaniem momentu dokręcania wynoszącego 90 N·m, używając kluczy o rozwartościach 22 mm oraz 17 mm. Prawidłowy montaż zapewnia hermetyczność połączenia i eliminuje ryzyko awarii układu hydraulicznego pod wysokim ciśnieniem do 800 BAR.
