Przyłącze B, 7/16"UNF-16x1,5 -10L

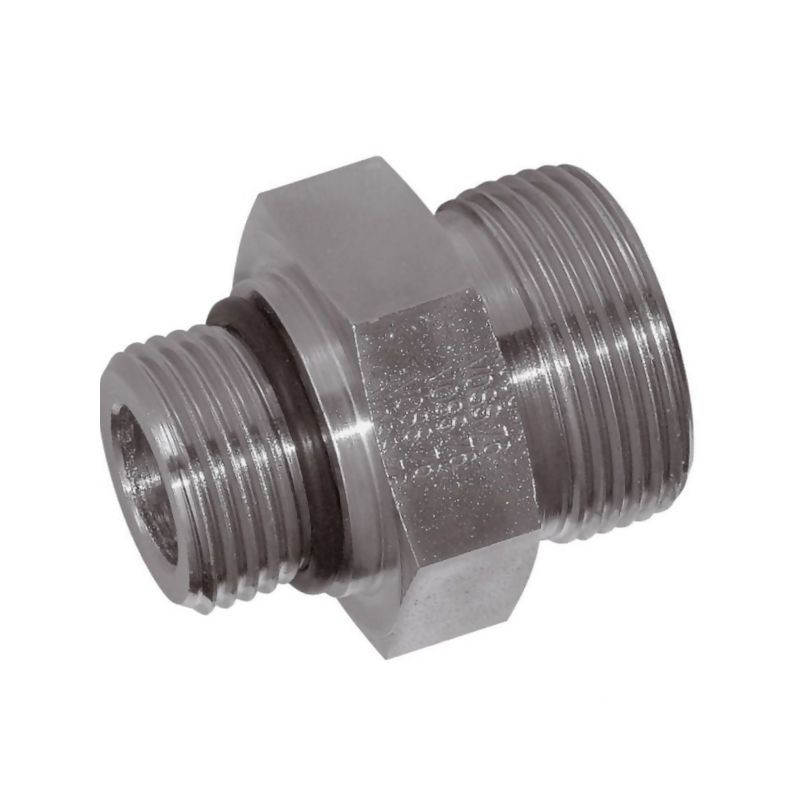

Przyłącze hydrauliczne Voss typu B – specyfikacja i zastosowanie

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11210L716UNFA, stanowi kluczowy element w budowie niezawodnych systemów przesyłu mediów. Jest to przyłącze typu B, zaprojektowane do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem. Produkt wyróżnia się wysoką jakością wykonania oraz precyzyjnymi parametrami technicznymi, które gwarantują szczelność i trwałość w wymagających warunkach pracy.

Kluczową cechą tego komponentu jest jego konstrukcja oparta na standardzie DIN 2353, z gwintem zgodnym z normą UST (SAE J 514). Uszczelnienie w kształcie F, zgodne z DIN 3852, zapewnia skuteczne odcięcie medium i minimalizuje ryzyko wycieków. Dzięki zastosowaniu wysokiej jakości materiałów oraz odpowiedniej obróbce powierzchniowej, przyłącze charakteryzuje się dużą odpornością na korozję, co wydłuża jego żywotność nawet w trudnym środowisku przemysłowym.

Parametry techniczne i wymiary

Przyłącze jest dostosowane do rur o średnicy 10 mm (seria L). Gwint przyłącza ma wymiar 7/16 cala w standardzie UNF, natomiast gwint złącza to 16x1,5 mm. Takie połączenie umożliwia integrację elementów o różnych standardach gwintów w jednym układzie hydraulicznym. Poniżej znajdują się szczegółowe dane techniczne potwierdzające kompatybilność i możliwości produktu:

• Producent: Voss
• Symbol producenta: GES10L716UNF
• Indeks sklepu: 11210L716UNFA
• Typ przyłącza: B (UNF-metryczny)
• Średnica rury (d1): 10 mm
• Seria: L (lekka)
• Gwint przyłącza: 7/16" UNF
• Gwint złącza: 16x1,5 mm
• Ciśnienie robocze max (PN): 500 BAR
• Moment dokręcania: 25 N·m
• Obróbka powierzchniowa: Cynk / Nikiel

Wymiary montażowe i uszczelnienie

Dla prawidłowego montażu kluczowe są precyzyjne wymiary geometryczne przyłącza. Długość całkowita (lg) wynosi 28 mm, a długość gwintu (K) to 9,2 mm. Element posiada dwie płaszczyzny kluczowe: S1 o rozwartości 17 mm oraz S2 o rozwartości 19 mm, co ułatwia montaż przy użyciu standardowych narzędzi warsztatowych. Dodatkowe wymiary to l2 = 11,8 mm, d8 = 15,8 mm oraz x = 5 mm.

Standardowo produkt wyposażony jest w miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR) o wymiarach 8,92 x 1,83 mm. Jest to materiał odporny na oleje hydrauliczne i smary. Dla zastosowań wymagających wyższej odporności termicznej lub chemicznej, na zamówienie dostępne są wersje z uszczelką wykonaną z Vitonu. Istnieje również możliwość zamówienia przyłącza w wersji ze stali szlachetnej, co jest istotne dla branży spożywczej lub chemicznej.

Zastosowanie i korzyści

Przyłącze Voss 11210L716UNFA znajduje zastosowanie głównie w układach hydraulicznych, gdzie wymagana jest wysoka szczelność i odporność na drgania. Jest idealnym rozwiązaniem do podłączania węży hydraulicznych oraz przewodów rurowych. Główne korzyści płynące z wyboru tego produktu to:

• Niewielkie ryzyko wycieku dzięki precyzyjnej geometrii uszczelnienia kształtu F.
• Duża odporność na korozję dzięki powłoce cynkowo-niklowej.
• Możliwość pracy pod wysokim ciśnieniem do 500 BAR.
• Kompatybilność z popularnymi standardami DIN i SAE.

Produkt jest nowy, dostępny od ręki i sprzedawany jako pojedyncza sztuka. Jego solidna konstrukcja sprawia, że jest to inwestycja zapewniająca długotrwałą bezawaryjność instalacji hydraulicznej.
