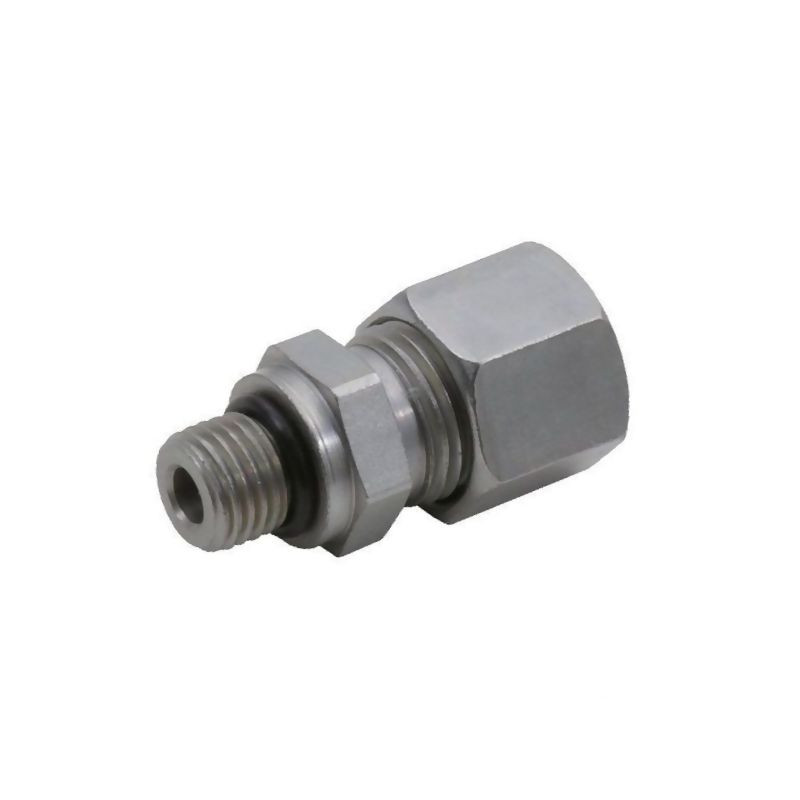

Przyłącze B, 7/8"UNF-24x1,5 -16S

Profesjonalne przyłącze hydrauliczne Voss 11216S78UNF

Przedstawiany produkt to wysokiej klasy przyłącze typu B, wyprodukowane przez renomowaną firmę Voss. Jest to element kluczowy w systemach hydraulicznych, zapewniający bezpieczne i szczelne połączenie przewodów. Model oznaczony indeksem 11216S78UNF (oraz referencją dostawcy GEV16S78UNF) został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, rolniczych oraz motoryzacyjnych, gdzie niezawodność instalacji jest priorytetem.

Zastosowanie i kompatybilność

Przyłącze to znajduje szerokie zastosowanie w budowie węży hydraulicznych oraz jako element łączący w przewodach hydraulicznych. Dzięki precyzyjnemu wykonaniu i zgodności z międzynarodowymi normami, produkt ten idealnie współpracuje z pierścieniami zacinającymi, co gwarantuje optymalne połączenie i doskonałe działanie całego układu.

Kluczowym elementem konstrukcyjnym jest zastosowanie miękkiego pierścienia uszczelniającego wykonanego z kauczuku nitrylowego (NBR). Materiał ten charakteryzuje się wysoką odpornością na oleje mineralne i smary, co jest typowe dla standardowych zastosowań hydraulicznych. Dla klientów o specyficznych wymaganiach, producent oferuje możliwość zamówienia wersji z uszczelką z Vitonu, która wykazuje jeszcze większą odporność chemiczną i termiczną.

Specyfikacja techniczna i parametry

Produkt został wykonany z dbałością o każdy detal techniczny. Poniżej znajdują się kluczowe parametry, które definiują to przyłącze:

• Typ przyłącza: Przyłącze B (gwint przyłącza do gwintu złącza).
• Gwint przyłącza: 7/8" UNF (zgodny z UST / SAE J 514).
• Gwint złącza (metryczny): M24 x 1,5.
• Seria: S (dla rur o średnicy zewnętrznej 16 mm).
• Średnica rury: 16 mm.
• Długość gwintu: 14,0 mm.
• Ciśnienie robocze max.: 630 BAR.
• Rozwartość klucza: 30 mm (oba końce).
• Obróbka powierzchniowa: Cynk / Nikiel.
• Standard wykonania: DIN 2353, uszczelnienie kształt F zgodne z DIN 3852.

Jakość wykonania i trwałość

Przyłącze Voss charakteryzuje się dużą odpornością na korozję dzięki zastosowanej obróbce powierzchniowej cynk/nikiel. Jest to istotna cecha w środowiskach narażonych na wilgoć lub działanie czynników zewnętrznych, co często ma miejsce w maszynach rolniczych czy sprzęcie budowlanym.

Konstrukcja pozwala na montaż przy użyciu standardowych narzędzi warsztatowych – rozwartość klucza wynosi 30 mm na obu końcach przyłącza, co ułatwia i przyspiesza proces instalacji. Produkt jest nowy, fabrycznie zapakowany i gotowy do bezpośredniego montażu w układzie hydraulicznym.

Dostępność wersji specjalnych

W przypadku zastosowań w środowiskach o podwyższonej agresywności chemicznej lub wymagających wyższych standardów higienicznych, produkt może być dostępny na zamówienie w wersji ze stali szlachetnej. Również wspomniana wcześniej uszczelka z Vitonu jest elementem konfigurowalnym na życzenie klienta. Standardowo jednak oferowany model z uszczelnieniem NBR spełnia potrzeby większości typowych aplikacji hydraulicznych do ciśnienia 630 BAR.
