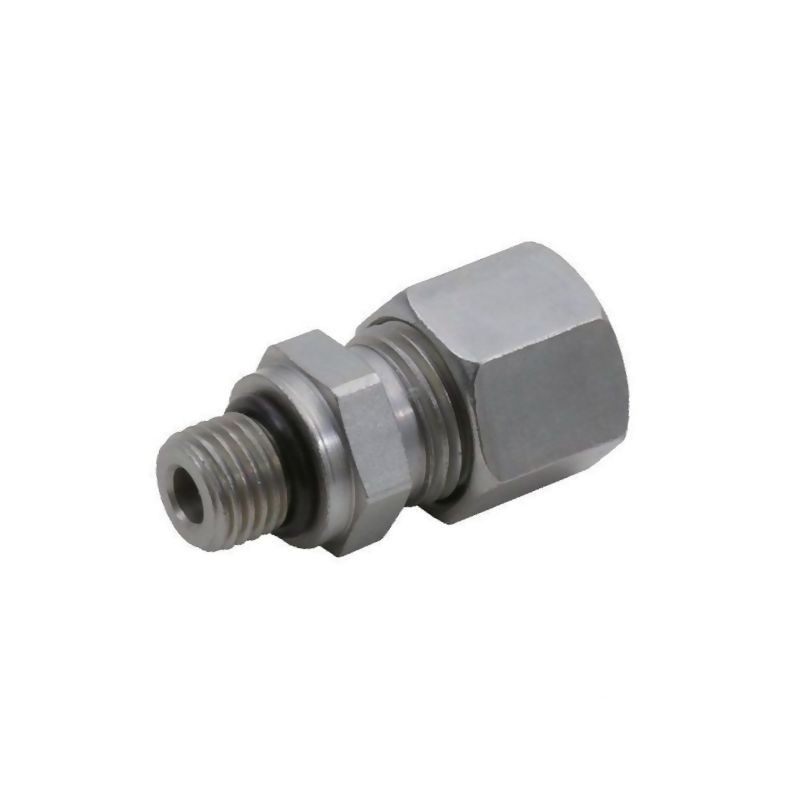

Przyłącze B, 9/16"UNF-16x1,5 -10L

Profesjonalne przyłącze hydrauliczne Voss typu B

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 11210L916UNF, to wysokiej klasy komponent przeznaczony do budowy niezawodnych systemów przesyłu mediów w maszynach rolniczych, urządzeniach przemysłowych oraz instalacjach warsztatowych. Produkt stanowi kluczowy element łączący przewody hydrauliczne z różnego rodzaju agregatami, zapewniając szczelność i bezpieczeństwo pracy pod wysokim ciśnieniem.

Konstrukcja przyłącza opiera się na sprawdzonej technologii złączek zaciskowych, co gwarantuje optymalne połączenie z pierścieniem zacinającym. Dzięki precyzyjnej obróbce i zastosowaniu materiałów o wysokiej odporności na korozję, element ten charakteryzuje się długą żywotnością nawet w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy zmienne temperatury.

Kluczowe cechy techniczne i zastosowanie

Przyłącze typu B wyróżnia się specyficzną konfiguracją gwintów, umożliwiającą łączenie instalacji o różnych standardach. Z jednej strony posiada gwint przyłącza 9/16" UNF, natomiast druga strona wyposażona jest w gwint złącza metryczny M16 x 1,5. Taka hybrydowa budowa czyni je niezwykle uniwersalnym rozwiązaniem w sytuacjach, gdy konieczne jest połączenie komponentów o różnej specyfikacji technicznej.

Element został zaprojektowany do pracy z rurami o średnicy 10 mm (seria L), co jest standardem w wielu układach hydraulicznych średniego ciśnienia. Maksymalne ciśnienie robocze wynosi aż 500 BAR, co potwierdza jego zdolność do obsługi wymagających zastosowań w hydraulice siłowej.

Specyfikacja techniczna

• Producent: Voss
• Indeks produktu: 11210L916UNF
• Referencja dostawcy: GEV10L916UNF
• Typ przyłącza: Przyłącze B (hybrydowe)
• Gwint przyłącza: 9/16" UNF
• Gwint złącza: M16 x 1,5
• Długość gwintu: 10,0 mm
• Średnica rury: 10 mm (Seria L)
• Ciśnienie robocze max.: 500 BAR
• Rozwartość klucza: 19 mm (obustronnie)
• Obróbka powierzchniowa: Cynk / Nikiel
• Standard wykonania: DIN 2353, gwint zgodny z UST (SAE J 514), uszczelnienie kształt F zgodne z DIN 3852
• Uszczelka: Miękki pierścień uszczelniający z kauczuku nitrylowego (NBR)

Materiały i opcje dodatkowe

Standardowo przyłącze wyposażone jest w uszczelkę wykonaną z kauczuku nitrylowego, która zapewnia doskonałą szczelność w typowych zastosowaniach hydraulicznych. Powierzchnia elementu została poddana obróbce cynkowo-niklowej, co znacząco podnosi jego odporność na korozję i czynniki zewnętrzne.

Dla zastosowań specjalistycznych, producent oferuje możliwość wykonania produktu na zamówienie w wersji ze stali szlachetnej, co jest rekomendowane w środowiskach o wysokiej agresywności chemicznej. Dostępna jest również opcja zamówienia uszczelki wykonanej z materiału Viton, który charakteryzuje się wyższą odpornością termiczną i chemiczną niż standardowy NBR.

Zalety rozwiązania Voss

• Gwarancja szczelności dzięki precyzyjnie dopasowanemu pierścieniowi zacinającemu.
• Wysoka odporność na drgania i obciążenia dynamiczne.
• Zgodność z międzynarodowymi normami DIN oraz SAE.
• Łatwość montażu przy użyciu standardowych kluczy płaskich o rozwartości 19 mm.
• Możliwość dostosowania materiału uszczelki i korpusu do specyficznych wymagań projektu.
