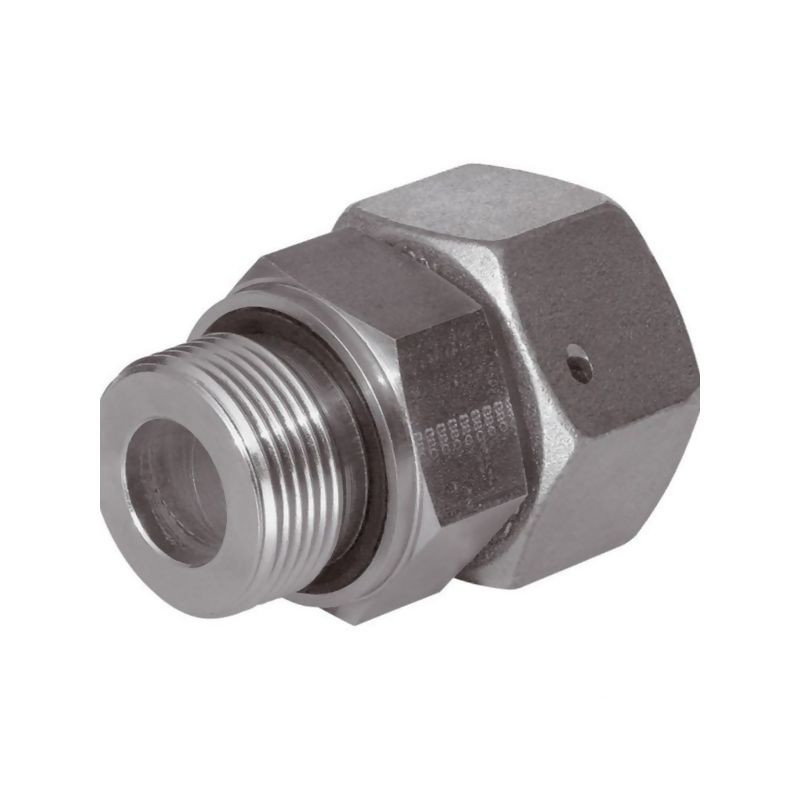

Przyłącze E, 1/2"BSP-22x1,5 -14S

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13214SR12WD, to profesjonalny element systemu rurowego zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Produkt stanowi przyłącze typu E, które charakteryzuje się gwintem przyłącza 1/2" BSP oraz gwintem złącza metrycznym 22x1,5, dedykowanym do rur o średnicy 14 mm (seria S). Jest to rozwiązanie idealne dla inżynierów i mechaników poszukujących niezawodnych komponentów do budowy instalacji hydraulicznych, gdzie kluczowa jest odporność na wysokie ciśnienia oraz szczelność połączeń.

Kluczową zaletą tego elementu jest zastosowanie wstępnie zmontowanego pierścienia samouszczelniającego. Taka konstrukcja znacząco upraszcza proces montażu, eliminując ryzyko błędów związanych z niewłaściwym ułożeniem uszczelki. Dzięki temu minimalizuje się ryzyko wycieków oleju hydraulicznego, co przekłada się na czystsze stanowisko pracy, niższe koszty eksploatacji oraz zwiększone bezpieczeństwo obsługi maszyn. Połączenie zapewnia optymalną współpracę z pierścieniem zacinającym, gwarantując stabilność nawet w warunkach dynamicznych obciążeń wibracyjnych.

Specyfikacja techniczna i parametry pracy

Przyłącze Voss 13214SR12WD zostało wykonane z materiałów o wysokiej wytrzymałości mechanicznej. Obróbka powierzchniowa cynk/nikiel zapewnia doskonałą odporność na korozję, co wydłuża żywotność elementu nawet w trudnych warunkach środowiskowych. Produkt jest przystosowany do pracy pod bardzo wysokim ciśnieniem nominalnym wynoszącym 630 BAR, zgodnie z normą DIN 2401, co kwalifikuje go do zastosowań w ciężkim sprzęcie rolniczym, budowlanym oraz w przemyśle maszynowym.

Konstrukcja przyłącza obejmuje nakrętkę złączkową ze stożkiem 24° oraz o-ringiem, a także gwint wkręcany z uszczelnieniem miękkim. Taka konfiguracja zapewnia hermetyczność i stabilność połączenia. Poniżej znajdują się szczegółowe dane techniczne pozwalające na precyzyjny dobór elementu do istniejącej instalacji:

• Producent: Voss
• Typ przyłącza: E (BSP-metryczny)
• Gwint przyłącza: 1/2" BSP
• Gwint złącza: 22x1,5 mm
• Średnica rury: 14 mm (seria S)
• Ciśnienie nominalne (PN): 630 BAR
• Moment dokręcania: 150 N·m
• Rozwartość klucza S1: 27 mm
• Rozwartość klucza SW3/S2: 27 mm
• Długość gwintu (K): 14 mm
• Długość L1: 35,5 mm
• Długość l5: 36,5 mm
• Średnica d7: 26,9 mm
• Wymiar x: 9 mm
• Wymiar i: 14 mm

Zastosowanie i korzyści użytkowe

Przyłącze to znajduje szerokie zastosowanie w systemach przewodów hydraulicznych, gdzie wymagana jest wysoka kultura techniczna połączeń. Dzięki precyzyjnemu wykonaniu i wysokiej jakości materiałów, element ten zapewnia długotrwałą bezawaryjność. Warto zaznaczyć, że produkt jest dostępny w standardowej wersji ze stali ocynkowanej/niklowanej, jednak na specjalne zamówienie istnieje możliwość uzyskania wersji ze stali szlachetnej lub z uszczelką Viton, co rozszerza zakres jego aplikacji do mediów agresywnych chemicznie lub w środowiskach o podwyższonej temperaturze.

Montaż przyłącza jest intuicyjny dzięki jasno określonym parametrom dokręcania (150 N·m) oraz standaryzowanym wymiarom kluczy (27 mm), co pozwala na szybką wymianę lub instalację przy użyciu standardowych narzędzi warsztatowych. Jest to inwestycja w niezawodność systemu hydraulicznego, która zwraca się poprzez redukcję przestojów maszyny spowodowanych awariami uszczelnień.
