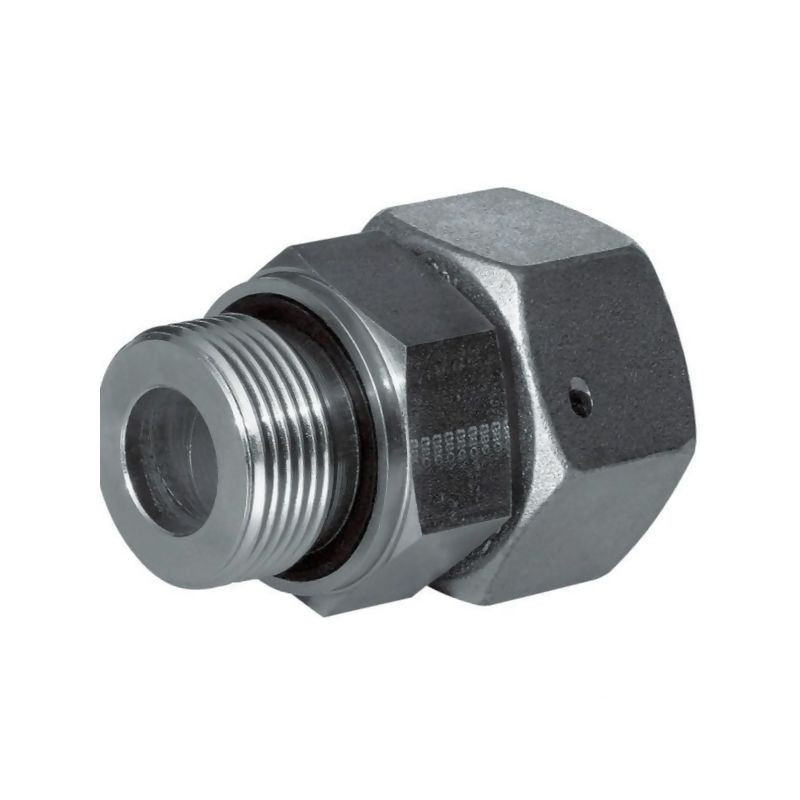

Przyłącze E, 16x1,5-18x1,5-10S

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13010SM16WD, to profesjonalny element systemów przewodów rurowych, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Produkt ten stanowi kluczowy komponent w budowie instalacji hydraulicznych, gdzie niezawodność połączeń jest priorytetem. Dzięki zastosowaniu innowacyjnego pierścienia samouszczelniającego, przyłącze zapewnia wysoką odporność na wycieki oraz stabilność pracy nawet przy zmiennych obciążeniach dynamicznych.

Konstrukcja przyłącza typu E opiera się na sprawdzonych standardach DIN, co gwarantuje pełną kompatybilność z innymi elementami systemów rurowych spełniających te same normy. Gwinty oraz stożki uszczelniające są wykonane z najwyższą precyzją, co umożliwia szybki i bezpieczny montaż bez konieczności stosowania dodatkowych uszczelniaczy w postaci taśm czy past, które mogby zanieczyszczać układ hydrauliczny.

Kluczowe cechy techniczne i budowa

Produkt charakteryzuje się solidną budową oraz odpowiednią obróbką powierzchniową, która chroni metal przed korozją i wpływem czynników zewnętrznych. Powłoka cynkowo-niklowa zapewnia długotrwałą ochronę antykorozyjną, co jest istotne w warunkach eksploatacji w wilgotnym lub agresywnym środowisku przemysłowym.

• Typ przyłącza: E (metryczny-metryczny)
• Średnica rury: 10 mm (oznaczenie 10S)
• Gwint przyłącza: 16x1,5 mm
• Gwint złącza: 18x1,5 mm
• Seria: S (lekka)
• Ciśnienie nominalne (PN): 800 BAR
• Moment dokręcania: 80 N·m
• Obróbka powierzchni: Cynk / Nikiel
• Standard wykonania: DIN 2353, gwint zgodny z DIN-ISO 228, stożek i pierścień zgodne z DIN 3865

Wymiary i parametry montażowe

Dla prawidłowego doboru narzędzi oraz zapewnienia odpowiedniej geometrii montażu, istotne są szczegółowe wymiary przyłącza. Element posiada zintegrowany pierścień samouszczelniający, co upraszcza proces instalacji i minimalizuje ryzyko błędu ludzkiego podczas składania układu.

• Długość całkowita (L1/l5): 32 mm
• Długość gwintu (K): 12,0 mm
• Rozwartość klucza (S1/SW3/S2): 22 mm
• Średnica zewnętrzna (d7): 21,9 mm
• Wewnętrzna średnica przelotowa (i): 12 mm
• Wymiar x: 6 mm

Zastosowanie i uszczelnienie

Standardowo przyłącze wyposażone jest w miękkie uszczelnienie wykonane z materiału NBR (kauczuk butylonitrylowy), które charakteryzuje się doskonałą odpornością na oleje hydrauliczne i smary. Jest to rozwiązanie optymalne dla większości typowych zastosowań w maszynach rolniczych, budowlanych oraz urządzeniach przemysłowych.

Dla zastosowań specjalistycznych, producent oferuje możliwość wykonania przyłącza w wersji ze stali szlachetnej oraz z uszczelką Viton na zamówienie. Viton zapewnia wyższą odporność termiczną i chemiczną, co jest kluczowe w układach pracujących z agresywnymi mediami lub w ekstremalnych temperaturach.

Główne korzyści użytkowe:

• Niewielkie ryzyko wycieku dzięki technologii pierścienia samouszczelniającego.
• Optymalne połączenie z pierścieniem zacinającym zapewniające szczelność statyczną i dynamiczną.
• Wysoka odporność na korozję dzięki powłoce cynkowo-niklowej.
• Zgodność z międzynarodowymi normami DIN i ISO ułatwia integrację z istniejącymi systemami.
• Szybki montaż dzięki wstępnie zmontowanej konstrukcji.

Przyłącze Voss 13010SM16WD to wybór dla profesjonalistów oczekujących trwałości i bezpieczeństwa w systemach hydraulicznych pracujących pod wysokim ciśnieniem do 800 BAR.
