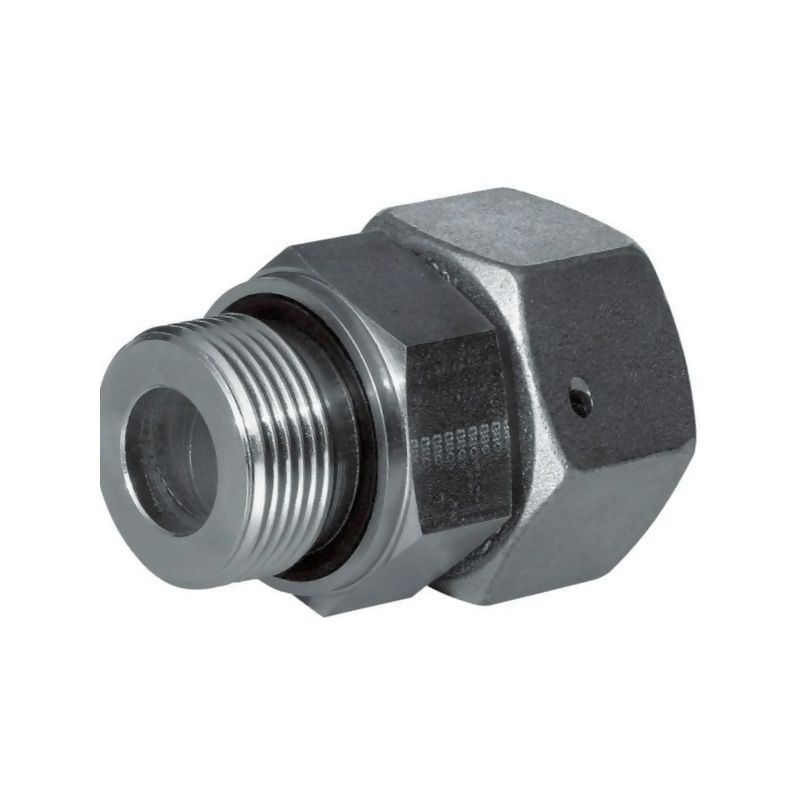

Przyłącze E, 16x1,5-18x1,5-12L

Profesjonalne przyłącze hydrauliczne Voss typu E

Przedstawiany produkt to wysokiej klasy przyłącze hydrauliczne typu E, wyprodukowane przez renomowaną firmę Voss. Element ten stanowi kluczowy komponent w systemach przesyłu cieczy pod wysokim ciśnieniem, zapewniając szczelność i trwałość połączeń w wymagających warunkach eksploatacyjnych. Zaprojektowany zgodnie z rygorystycznymi normami DIN, gwarantuje bezpieczeństwo i niezawodność pracy instalacji hydraulicznych w maszynach rolniczych, budowlanych oraz przemysłowych.

Kluczową zaletą tego rozwiązania jest zastosowanie wstępnie zmontowanego pierścienia samouszczelniającego. Taka konstrukcja znacząco upraszcza proces montażu, eliminując ryzyko błędów związanych z nieprawidłowym osadzeniem uszczelki. Dzięki temu minimalizuje się ryzyko wycieków oleju hydraulicznego, co przekłada się na niższe koszty serwisowe i większą dostępność maszyn.

Zastosowanie i kompatybilność

Przyłącze Voss o symbolu 13012LM16WD znajduje szerokie zastosowanie w systemach hydraulicznych wymagających precyzyjnych i odpornych na wysokie ciśnienia połączeń. Jest dedykowane do współpracy z przewodami hydraulicznymi oraz wężami o średnicy zewnętrznej 12 mm (seria L). Dzięki uniwersalnej konstrukcji gwintu metrycznego, element ten integruje się z większością standardowych systemów rurowych stosowanych w branży motoryzacyjnej i maszynowej.

Produkt charakteryzuje się wysoką odpornością na korozję dzięki zastosowaniu obróbki powierzchniowej cynk/nikiel. To rozwiązanie wydłuża żywotność elementu nawet w trudnych warunkach atmosferycznych i przy narażeniu na czynniki chemiczne. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub pracy w ekstremalnych temperaturach, producent oferuje możliwość zamówienia wersji ze stali szlachetnej oraz z uszczelką Viton.

Specyfikacja techniczna i parametry

Element został wykonany z dbałością o każdy detal techniczny, co potwierdzają certyfikaty zgodności z normami DIN 2353 oraz DIN 3865. Poniżej znajdują się szczegółowe dane techniczne produktu, które należy brać pod uwagę podczas doboru i montażu:

• Typ przyłącza: E (metryczny-metryczny)
• Gwint przyłącza: 16x1,5 mm
• Gwint złącza: 18x1,5 mm
• Seria rur: L (lekka)
• Średnica przewodu/rury (Ø): 12 mm
• Ciśnienie nominalne (PN): 400 BAR (zgodnie z DIN 2401)
• Moment dokręcania: 70 N·m
• Rozwartość klucza S1: 22 mm
• Rozwartość klucza S2/SW3: 22 mm
• Długość gwintu (K): 12,0 mm
• Długość całkowita (L1/l5): 30,5 mm
• Średnica zewnętrzna (d7): 21,9 mm
• Wymiary montażowe (x): 8 mm
• Materiał uszczelki: NBR (guma), opcjonalnie Viton na życzenie
• Obróbka powierzchni: Cynk / Nikiel

Korzyści płynące z wyboru produktów Voss

Decydując się na przyłącze Voss, inwestujesz w jakość potwierdzoną latami doświadczenia w branży hydrauliki siłowej. Optymalne połączenie z pierścieniem zacinającym zapewnia doskonałe działanie systemu nawet przy dynamicznych zmianach ciśnienia. Wstępny montaż pierścienia uszczelniającego oszczędza czas instalatora i redukuje ryzyko ludzkich błędów na etapie składania instalacji.

Produkt jest dostępny od ręki w cenie konkurencyjnej, a jego parametry techniczne spełniają najwyższe standardy bezpieczeństwa przemysłowego. Niezależnie od tego, czy naprawiasz układ hydrauliczny w ciągniku rolniczym, czy projektujesz nową instalację w maszynie budowlanej, to przyłącze zapewni stabilność i szczelność połączenia przez długie lata eksploatacji.
