Przyłącze E, 1"BSP-42x2,0 -30S

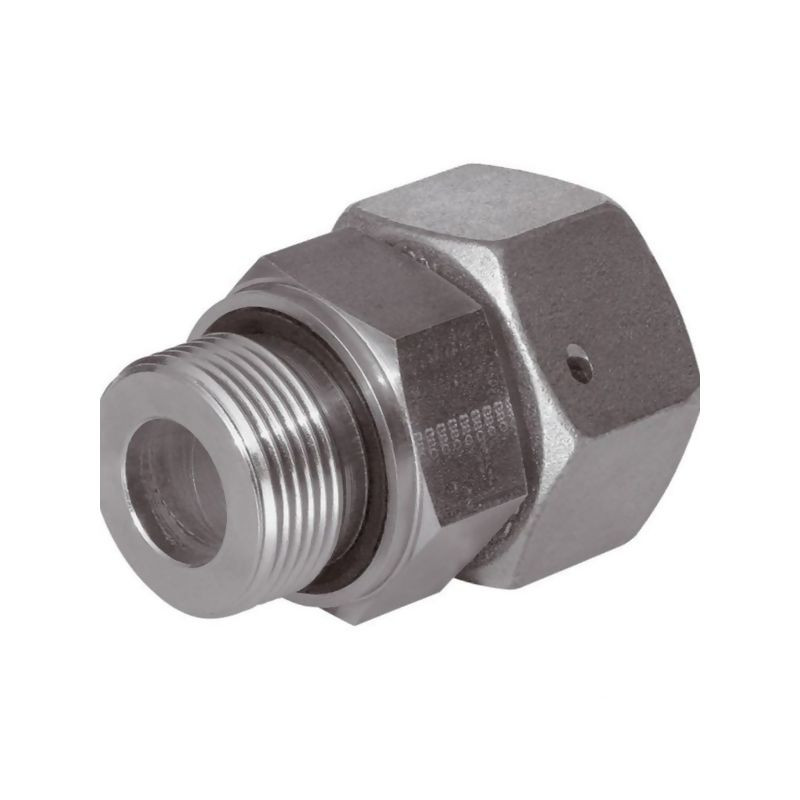

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność w systemach wysokiego ciśnienia

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13230SR1WD, to zaawansowany technologicznie element systemu rurowego, zaprojektowany z myślą o wymagających zastosowaniach przemysłowych. Jest to przyłącze typu E, które łączy gwint przyłącza 1" BSP z gwintem złącza metrycznym 42x2,0, dostosowanym do rur o średnicy 30 mm (seria S). Produkt ten stanowi kluczowy komponent w budowie niezawodnych instalacji hydraulicznych, gdzie priorytetem jest bezpieczeństwo, szczelność oraz odporność na wysokie obciążenia.

Główną zaletą tego rozwiązania jest zastosowanie wstępnie zmontowanego pierścienia samouszczelniającego. Taka konstrukcja minimalizuje ryzyko wycieków, które są częstym problemem w tradycyjnych połączeniach gwintowych. Pierścień ten współpracuje z nakrętką złączkową wyposażoną w stożek 24° oraz o-ring, co zapewnia optymalne połączenie z pierścieniem zacinającym. Dzięki temu mechanizmowi uzyskuje się doskonałe działanie uszczelniające nawet przy dynamicznych zmianach ciśnienia i wibracjach.

Kluczowe parametry techniczne i specyfikacja

Przyłącze Voss 13230SR1WD charakteryzuje się wysokimi parametrami wytrzymałościowymi. Zostało zaprojektowane do pracy w systemach o ciśnieniu nominalnym (PN) wynoszącym 400 BAR, przy czym maksymalne ciśnienie robocze może osiągać 420 BAR. Takie parametry czynią je idealnym wyborem do ciężkich maszyn rolniczych, sprzętu budowlanego oraz przemysłowych układów hydraulicznych.

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy uwzględnić podczas doboru elementów instalacji:

• Producent: Voss
• Indeks produktu: 13230SR1WD
• Typ przyłącza: E (BSP-metryczny)
• Gwint przyłącza: 1" BSP
• Gwint złącza: 42x2,0 mm
• Seria rury: S (lekka)
• Średnica rury: 30 mm
• Ciśnienie nominalne (PN): 400 BAR
• Maksymalne ciśnienie: 420 BAR
• Moment dokręcania: 250 N·m

Wymiary i geometria złącza

Precyzja wykonania jest kluczowa dla prawidłowego montażu. Przyłącze posiada starannie wyprofilowane wymiary, które umożliwiają łatwą integrację z innymi elementami systemu Voss. Istotne wymiary montażowe obejmują:

• Długość gwintu (K): 18 mm
• Długość L1: 51 mm
• Długość l5: 51,5 mm
• Średnica d7: 39,9 mm
• Rozwartość klucza S1: 41 mm
• Rozwartość klucza SW3/S2: 50 mm

Odporność na korozję i trwałość

Element został poddany zaawansowanej obróbce powierzchniowej, polegającej na cynkowaniu i niklowaniu. Taka powłoka zapewnia dużą odporność na korozję, co wydłuża żywotność przyłącza nawet w trudnych warunkach środowiskowych, takich jak wilgoć czy kontakt z chemikaliami rolniczymi. Waga jednostkowa produktu wynosi 54,4 kg (uwaga: wartość zgodna z danymi katalogowymi, może odnosić się do opakowania zbiorczego lub specyficznej jednostki logistycznej, prosimy o weryfikację przy zamówieniach hurtowych).

Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub termicznej, producent oferuje możliwość zamówienia wersji ze stali szlachetnej oraz z uszczelką wykonaną z materiału Viton. Standardowo jednak produkt występuje w wersji stalowej z powłoką ochronną, co jest wystarczające dla większości aplikacji hydraulicznych.

Zastosowanie i montaż

Przyłącze to znajduje szerokie zastosowanie w przewodach hydraulicznych oraz wężach hydraulicznych. Jest dedykowane do systemów, gdzie wymagana jest zgodność z normą DIN 2401 w zakresie ciśnienia i temperatury. Montaż wymaga użycia odpowiednich kluczy o rozwartościach 41 mm i 50 mm oraz zachowania momentu dokręcania na poziomie 250 N·m, aby zapewnić pełną szczelność i bezpieczeństwo eksploatacji. Dzięki wstępnie zmontowanemu pierścieniowi samouszczelniającemu, proces instalacji jest uproszczony, a ryzyko błędu ludzkiego znacznie zredukowane.
