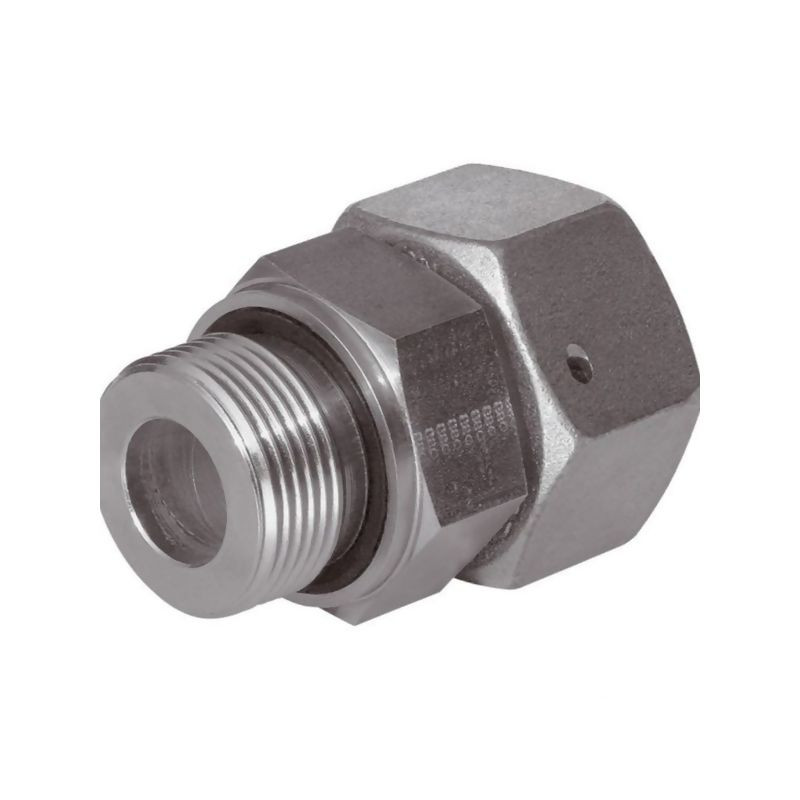

Przyłącze E, 1i1/2"BSP-52x2,0 -42L

Profesjonalne przyłącze hydrauliczne Voss seria L

Prezentowane przyłącze typu E marki Voss to zaawansowane technologicznie rozwiązanie przeznaczone do budowy niezawodnych systemów hydraulicznych. Produkt oznaczony indeksem 13242LR112WD (referencja dostawcy EGESD42LR112WD) charakteryzuje się precyzyjnym wykonaniem i wysoką odpornością na czynniki zewnętrzne, co czyni go idealnym wyborem do zastosowań przemysłowych oraz w maszynach rolniczych.

Kluczową zaletą tego elementu jest wstępnie zmontowany pierścień samouszczelniający, który znacząco ułatwia proces instalacji i minimalizuje ryzyko błędów montażowych. Taka konstrukcja zapewnia optymalne połączenie z pierścieniem zacinającym, gwarantując doskonałe działanie układu nawet w warunkach zmiennych obciążeń.

Zastosowanie i kompatybilność

Przyłącze zostało zaprojektowane do współpracy z przewodami hydraulicznymi oraz wężami hydraulicznymi. Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej obróbce, element ten zapewnia szczelność na poziomie wymagającym nominalnego ciśnienia 160 BAR (przy ciśnieniu projektowym PN 250 BAR zgodnie z normą DIN 2401).

Konfiguracja gwintów umożliwia elastyczne dopasowanie do istniejących instalacji:

• Gwint przyłącza: 1-1/2" BSP
• Gwint złącza: 52x2,0 mm
• Seria rury: L (lekka)
• Średnica rury: 42 mm

Parametry techniczne i wymiary

Produkt wykonany jest ze stali poddanej obróbce powierzchniowej cynk/nikiel, co zapewnia dużą odporność na korozję i wydłuża żywotność komponentu. Poniżej znajdują się szczegółowe dane techniczne potwierdzające zgodność z wymaganiami instalacji:

• Producent: Voss
• Typ uszczelki: Nakrętka złączkowa ze stożkiem 24° i o-ringiem oraz gwint wkręcany z uszczelnieniem miękkim
• Moment dokręcania: 500 N·m
• Rozwartość klucza S1: 55 mm
• Rozwartość klucza SW3: 60 mm
• Rozwartość klucza S2 (drugi koniec): 60 mm
• Długość gwintu K: 22 mm
• Wymiar i: 22 mm
• Wymiar x: 34 mm
• Długość L1: 46,5 mm
• Wymiar l5: 46,5 mm
• Średnica d7: 54,9 mm

Dostępne opcje i serwis

Standardowa wersja produktu posiada obróbkę powierzchniową cynk/nikiel. Dla zastosowań wymagających wyższej odporności chemicznej lub pracy w ekstremalnych warunkach, na zamówienie dostępne są wersje wykonane ze stali szlachetnej oraz z uszczelką Viton. Ciężar jednostkowy produktu wynosi 72,2 kg (waga katalogowa).

Przyłącze Voss 13242LR112WD to gwarancja bezpieczeństwa i szczelności w systemach wysokiego ciśnienia. Jego konstrukcja eliminuje potrzebę dodatkowych uszczelnień zewnętrznych, co przekłada się na czystość montażu i brak ryzyka wycieku cieczy hydraulicznej.
