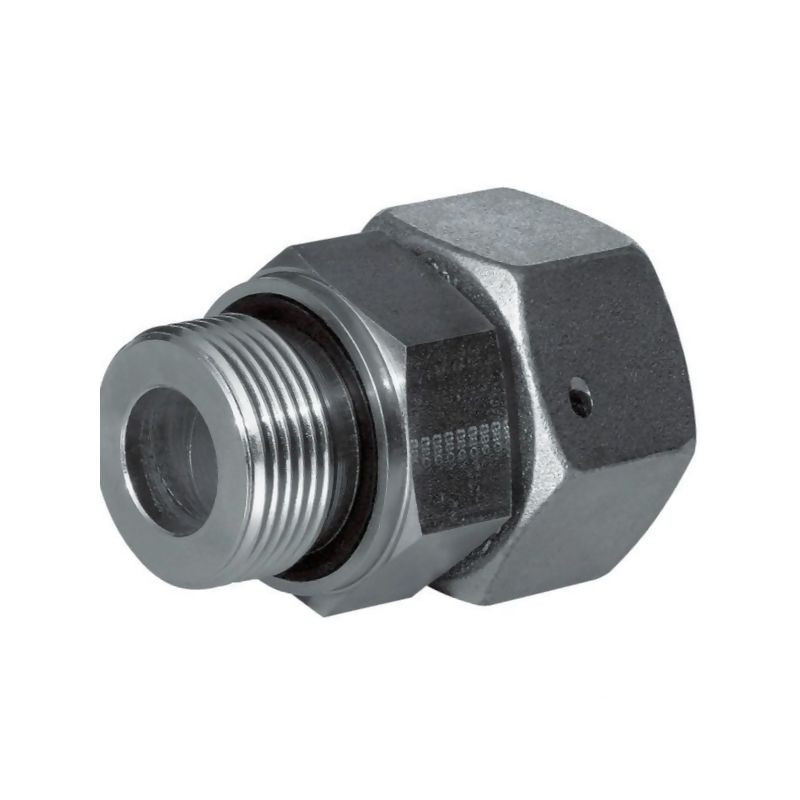

Przyłącze E, 22x1,5-24x1,5-16S

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność

Przedstawiane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13016SM22WD, to profesjonalny element systemu rurowego zaprojektowany z myślą o wymagających zastosowaniach w hydraulice siłowej. Produkt stanowi gotowe, wstępnie zmontowane rozwiązanie, które łączy w sobie łatwość instalacji z najwyższymi standardami bezpieczeństwa pracy. Dzięki zastosowaniu innowacyjnego pierścienia samouszczelniającego, przyłącze minimalizuje ryzyko wycieków medium roboczego, co jest kluczowe dla utrzymania stabilnego ciśnienia w układzie oraz ochrony środowiska pracy przed zabrudzeniami.

Konstrukcja przyłącza opiera się na sprawdzonej technologii DIN 2353, zapewniając pełną kompatybilność z innymi elementami systemów rurowych spełniających normy DIN-ISO 228 oraz DIN 3865. Gwint przyłącza o wymiarze 22x1,5 oraz gwint złącza 24x1,5 dla rury o średnicy 16 mm (seria S) gwarantują optymalne dopasowanie i trwałe połączenie mechaniczne. Element ten jest niezbędny w miejscach, gdzie wymagana jest zmiana kierunku prowadzenia przewodu lub jego rozgałęzienie przy zachowaniu integralności całego układu hydraulicznego.

Kluczowe korzyści i właściwości techniczne

Wybierając przyłącze Voss 13016SM22WD, inwestujesz w komponent o wydłużonej żywotności i wysokiej odporności na czynniki zewnętrzne. Powierzchnia elementu została poddana obróbce cynkowo-niklowej, co skutecznie chroni stal przed korozją nawet w trudnych warunkach eksploatacyjnych, takich jak wilgoć czy zmienne temperatury. Miękkie uszczelnienie wykonane z materiału NBR (kauczuk nitrylowy) zapewnia doskonałą szczelność przy standardowych mediach hydraulicznych, takich jak oleje mineralne.

• Bezpieczeństwo: Wstępnie zmontowany pierścień samouszczelniający redukuje błędy montażowe i ryzyko nieszczelności.
• Trwałość: Powłoka cynk/nikiel zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne.
• Uniwersalność: Zgodność z normami DIN pozwala na stosowanie w szerokim spektrum maszyn rolniczych, budowlanych i przemysłowych.
• Optymalizacja: Doskonałe działanie w połączeniu z pierścieniem zacinającym zapewnia stabilność połączenia pod wysokim ciśnieniem.

Specyfikacja techniczna i parametry

Poniżej znajdują się szczegółowe dane techniczne przyłącza, które potwierdzają jego zdolność do pracy w systemach wysokociśnieniowych. Produkt został zaprojektowany do obsługi rur o średnicy zewnętrznej 16 mm w serii lekkiej (S).

• Producent: Voss
• Numer katalogowy: 13016SM22WD
• Typ przyłącza: E (metryczny-metryczny)
• Gwint przyłącza: 22x1,5
• Gwint złącza: 24x1,5
• Średnica rury: 16 mm (Seria S)
• Ciśnienie nominalne (PN): 630 BAR (zgodnie z DIN 2401)
• Moment dokręcania: 130 N·m
• Materiał uszczelki: NBR (guma)
• Obróbka powierzchni: Cynk / Nikiel
• Rozwartość klucza S1: 27 mm
• Rozwartość klucza SW3/S2: 30 mm
• Długość L1/l5: 37 mm
• Długość gwintu K: 14,0 mm
• Wymiary dodatkowe: d7 = 26,9 mm, x = 11 mm, i = 14 mm

Zastosowanie i opcje konfiguracji

Przyłącze znajduje szerokie zastosowanie w budowie przewodów hydraulicznych do maszyn rolniczych, pojazdów specjalistycznych oraz instalacji przemysłowych. Jego konstrukcja pozwala na tworzenie szczelnych połączeń w miejscach newralgicznych dla działania układów sterowania i napędu. Standardowo produkt dostarczany jest z uszczelką NBR, jednak ze względu na specyfikę niektórych mediów roboczych, producent oferuje możliwość zamówienia wersji z uszczelką Viton, która charakteryzuje się wyższą odpornością termiczną i chemiczną. Dostępna jest również opcja wykonania przyłącza ze stali szlachetnej dla aplikacji wymagających ekstremalnej odporności na korozję.

Dzięki precyzyjnemu wykonaniu i zgodności z międzynarodowymi normami, przyłącze Voss 13016SM22WD jest elementem, na którym można polegać w krytycznych aplikacjach hydraulicznych, zapewniając bezawaryjną pracę przez lata.
