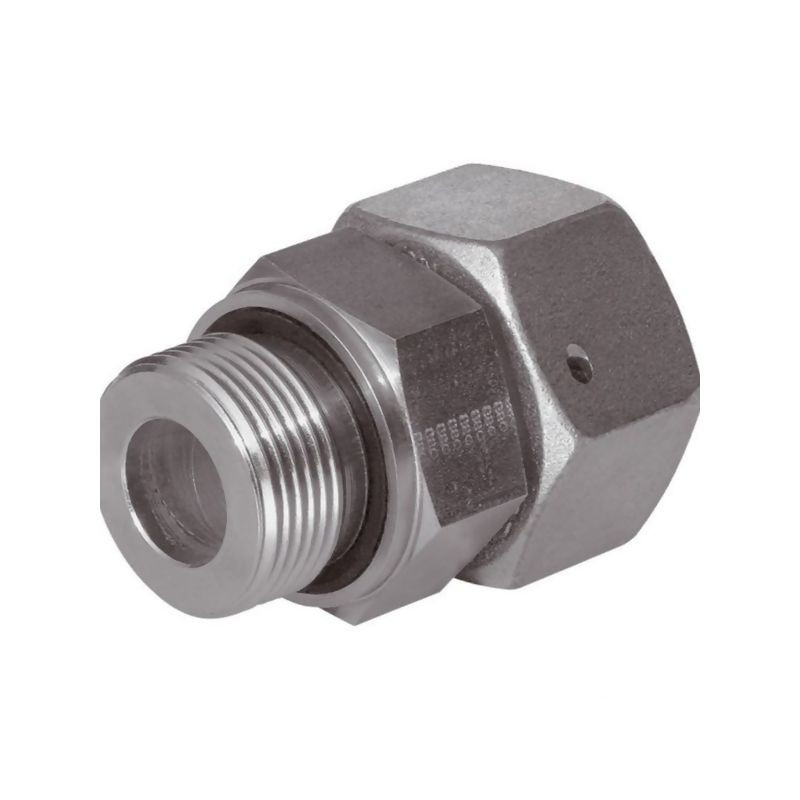

Przyłącze E, 3/8"BSP-18x1,5 -10S

Profesjonalne przyłącze hydrauliczne Voss typu E

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13210SR38WD, to wysokiej klasy komponent zaprojektowany do budowy niezawodnych systemów przewodów hydraulicznych. Produkt ten stanowi integralną część nowoczesnych instalacji, gdzie kluczowa jest szczelność, odporność na wysokie ciśnienie oraz trwałość połączeń. Dzięki zastosowaniu wstępnie zmontowanego pierścienia samouszczelniającego, element ten znacząco upraszcza proces montażu, jednocześnie minimalizując ryzyko błędów ludzkich i potencjalnych wycieków medium roboczego.

Konstrukcja przyłącza typu E charakteryzuje się precyzyjnym wykonaniem i dostosowaniem do rygorystycznych norm przemysłowych. Gwint przyłącza 3/8" BSP współpracuje z gwintem złącza metrycznego 18x1,5, co pozwala na elastyczne łączenie różnych typów przewodów i armatury w układach hydraulicznych. Produkt jest dedykowany do rur o średnicy 10 mm (seria S), co czyni go idealnym rozwiązaniem dla aplikacji wymagających kompaktowych, a jednocześnie wytrzymałych połączeń.

Kluczowe korzyści i właściwości techniczne

Główną zaletą tego rozwiązania jest optymalne połączenie z pierścieniem zacinającym, co zapewnia doskonałe działanie uszczelniające nawet w trudnych warunkach eksploatacyjnych. Elementy wykonane są z materiałów o dużej odporności na korozję, a obróbka powierzchniowa cynk/nikiel dodatkowo zabezpiecza produkt przed wpływem czynników zewnętrznych, wilgoci oraz chemikaliów. Dzięki temu przyłącze zachowuje swoje parametry techniczne przez długi okres użytkowania, nawet przy intensywnym obciążeniu.

Warto zwrócić uwagę na wysokie parametry ciśnieniowe. Przyłącze to charakteryzuje się ciśnieniem nominalnym (PN) na poziomie 800 BAR (zgodnie z niektórymi normami DIN 2401 podawanym jako 630 BAR w zależności od klasyfikacji), co kwalifikuje je do zastosowań w systemach wysokociśnieniowych. Moment dokręcania wynoszący 90 N·m zapewnia stabilność połączenia i zapobiega jego poluzowaniu się pod wpływem wibracji.

Zastosowanie i kompatybilność

Przyłącze Voss 13210SR38WD znajduje szerokie zastosowanie w przemyśle, szczególnie w maszynach rolniczych, budowlanych oraz w układach hydraulicznych pojazdów specjalistycznych. Jest niezbędne tam, gdzie wymagana jest pewność działania i brak przecieków. Produkt może być dostosowany do specyficznych potrzeb klienta – na zamówienie dostępne są wersje wykonane ze stali szlachetnej oraz z uszczelką Viton, co rozszerza zakres jego zastosowań do mediów agresywnych chemicznie lub w wysokich temperaturach.

Specyfikacja techniczna

• Producent: Voss
• Indeks produktu: 13210SR38WD
• Typ przyłącza: E (z pierścieniem samouszczelniającym)
• Gwint przyłącza: 3/8" BSP
• Gwint złącza: 18x1,5 mm
• Seria rury: S (lekka)
• Średnica rury: 10 mm
• Ciśnienie nominalne (PN): 800 BAR / 630 BAR (zgodnie z DIN 2401)
• Moment dokręcania: 90 N·m
• Obróbka powierzchniowa: Cynk / Nikiel
• Rozwartość klucza (S1, S2, SW3): 22 mm
• Długość gwintu (K): 12 mm
• Długość całkowita (L1/l5): 32 mm
• Średnica zewnętrzna (d7): 21,9 mm
• Wymiary uszczelnienia: x = 6 mm, i = 12 mm
• Waga: 9,4 kg (uwaga: wartość katalogowa, może dotyczyć opakowania zbiorczego)

Wybierając przyłącze Voss, inwestujesz w jakość potwierdzoną przez lata obecności na rynku komponentów hydraulicznych. Precyzja wykonania i zgodność z normami DIN gwarantują bezproblemową integrację z istniejącymi systemami.
