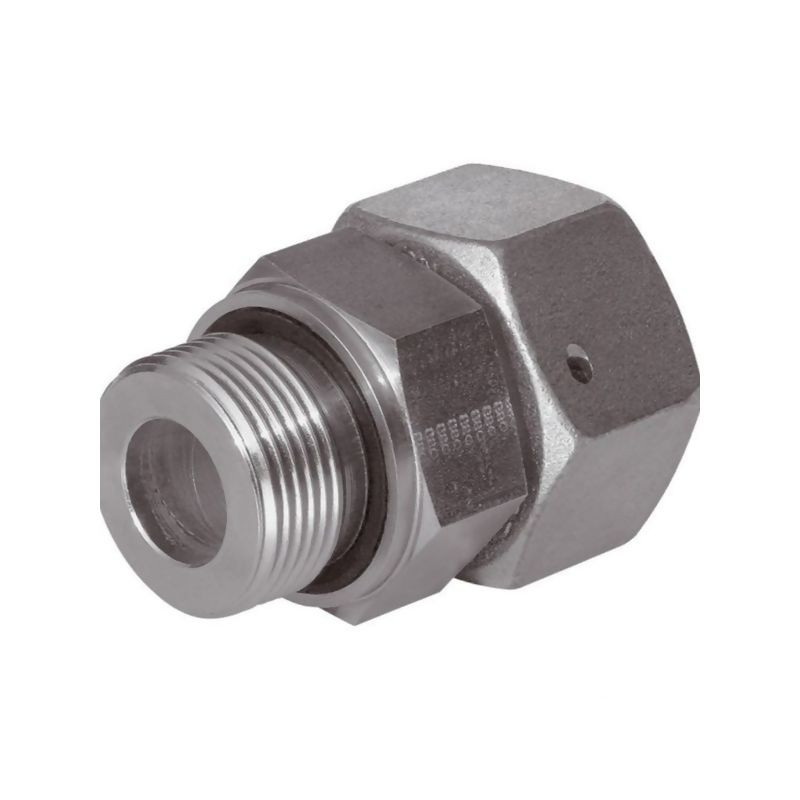

Przyłącze E, 3/8"BSP-22x1,5 -14S

Przyłącze hydrauliczne Voss typu E – precyzja i szczelność w instalacjach

Prezentowane przyłącze hydrauliczne marki Voss, oznaczone indeksem 13214SR38WD, to zaawansowane technologicznie rozwiązanie zaprojektowane do zastosowań w systemach przewodów hydraulicznych. Produkt ten stanowi kluczowy element zapewniający bezpieczeństwo i niezawodność połączeń w maszynach rolniczych, budowlanych oraz przemysłowych. Dzięki zastosowaniu wstępnie zmontowanego pierścienia samouszczelniającego, montaż jest nie tylko szybszy, ale przede wszystkim eliminuje ryzyko błędów ludzkich, które często prowadzą do nieszczelności instalacji.

Konstrukcja przyłącza typu E, zgodna z normą DIN 2353, gwarantuje optymalne połączenie z pierścieniem zacinającym. Jest to rozwiązanie sprawdzone w wymagających warunkach pracy, gdzie kluczowa jest odporność na wysokie ciśnienia oraz drgania. Produkt charakteryzuje się dużą odpornością na korozję dzięki zastosowaniu wysokiej jakości obróbki powierzchniowej cynkiem i niklem, co wydłuża żywotność komponentu nawet w trudnym środowisku eksploatacyjnym.

Specyfikacja techniczna i parametry pracy

Przyłącze zostało zaprojektowane do pracy z rurami o średnicy 14 mm. Gwint przyłącza to standardowy gwint rurowy BSP o rozmiarze 3/8 cala, natomiast gwint złącza metrycznego ma wymiar 22x1,5 mm. Całość wykonana jest zgodnie z serią S (ciężką), co przekłada się na możliwość pracy pod bardzo wysokim ciśnieniem nominalnym wynoszącym aż 630 BAR (zgodnie z DIN 2401). Takie parametry czynią ten element idealnym do zastosowań w układach wysokiego ciśnienia, gdzie standardowe rozwiązania mogą okazać się niewystarczające.

Kluczowym elementem zapewniającym szczelność jest miękki pierścień uszczelniający wykonany z kauczuku nitrylowego (NBR). Materiał ten charakteryzuje się excellentną odpornością na oleje hydrauliczne i smary. Dla zastosowań wymagających jeszcze wyższej odporności chemicznej lub termicznej, producent oferuje możliwość wykonania uszczelki z materiału Viton na zamówienie. Moment dokręcania dla tego przyłącza wynosi 150 N·m, co zapewnia stabilność połączenia bez ryzyka uszkodzenia gwintu czy deformacji pierścienia.

Korzyści płynące z wyboru przyłącza Voss

• Bezpieczeństwo i szczelność: Wstępnie zmontowany pierścień samouszczelniający minimalizuje ryzyko wycieków oleju hydraulicznego, co jest krytyczne dla ochrony środowiska i bezpieczeństwa operatora maszyny.
• Wysoka wytrzymałość: Ciśnienie nominalne 630 BAR pozwala na stosowanie przyłącza w najbardziej obciążonych układach hydraulicznych.
• Odporność na korozję: Powłoka cynkowo-niklowa skutecznie chroni stal przed działaniem wilgoci i czynników zewnętrznych.
• Zgodność z normami: Produkt spełnia rygorystyczne wymogi norm DIN 2353, DIN-ISO 228 oraz DIN 3852 (kształt B), co gwarantuje pełną kompatybilność z innymi elementami systemu.
• Łatwość montażu: Precyzyjne wymiary i klarowna specyfikacja (rozwartość klucza 27 mm) ułatwiają szybki i poprawny montaż w warunkach warsztatowych.

Zastosowanie i kompatybilność

Przyłącze Voss 13214SR38WD znajduje szerokie zastosowanie w przemyśle, rolnictwie oraz motoryzacji ciężkiej. Jest dedykowane do łączenia węży i przewodów hydraulicznych w układach sterowania, napędach hydrostatycznych oraz systemach przenoszenia mocy cieczy. Dzięki uniwersalnemu gwintowi BSP 3/8" oraz metrycznemu 22x1,5 mm, element ten łatwo integruje się z istniejącymi instalacjami spełniającymi standardy europejskie.

Warto zaznaczyć, że produkt dostępny jest również w wersji ze stali szlachetnej na specjalne zamówienie, co poszerza spektrum jego zastosowań w branżach wymagających najwyższej czystości materiałowej lub ekstremalnej odporności na chemikalia. Standardowo jednak, oferowana wersja ze stali ocynkowanej i niklowanej stanowi optymalny stosunek jakości do ceny dla większości zastosowań przemysłowych.
