Siłownik dwustronnego działania 35/70/150, min-max 326-476mm

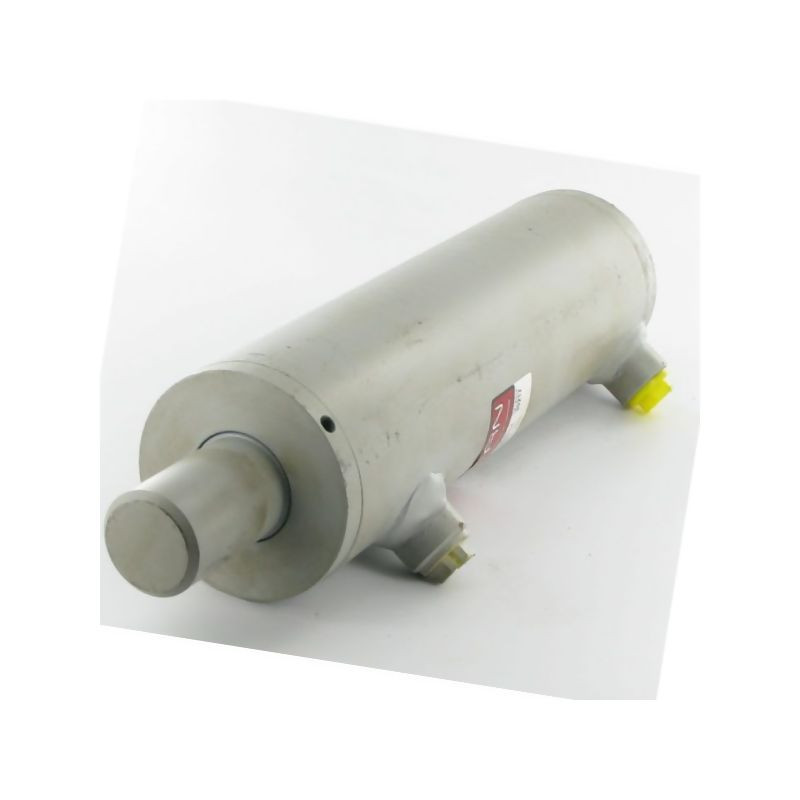

Profesjonalny siłownik hydrauliczny dwustronnego działania D35270150C

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny dwustronnego działania, oznaczony referencją D35270150C (oraz D3570150C u dostawcy). Jest to urządzenie w pełni zmontowane, gotowe do natychmiastowej instalacji i eksploatacji w różnorodnych zastosowaniach uniwersalnych. Jego konstrukcja została zaprojektowana z myślą o długiej żywotności oraz wysokim poziomie bezpieczeństwa pracy, co czyni go idealnym wyborem do maszyn rolniczych, przemysłowych oraz warsztatowych.

Kluczowe parametry techniczne i wymiary

Siłownik charakteryzuje się precyzyjnie dobranymi wymiarami, które determinują jego zastosowanie. Głównymi parametrami geometrycznymi są średnica tłoka wynosząca 70 mm oraz średnica tłoczyska 35 mm. Skok roboczy urządzenia to 150 mm. Całkowita długość siłownika jest zmienna w zależności od pozycji tłoczyska: długość minimalna wynosi 326 mm, natomiast maksymalna sięga 476 mm.

Wymiary montażowe zostały starannie opracowane, aby ułatwić integrację z istniejącymi układami. Średnica zewnętrzna cylindra (E) to 80 mm. Odległość od osi cylindra do końca przyłącza oleju (D) wynosi 70 mm. Wymiar od końca cylindra do końca tłoczyska (F) to 53 mm. Ważne są również wymiary dotyczące przyłączy: od osi przyłącza oleju do końca cylindra po stronie tłoczyska (H) wynosi 60 mm, a po stronie cylindra (G) 23,5 mm.

Wytrzymałość i warunki pracy

Urządzenie przystosowane jest do pracy w wymagających warunkach. Maksymalne ciśnienie robocze wynosi aż 250 BAR, przy czym ciśnienie nominalne ustalono na poziomie 200 BAR. Prędkość wysuwu tłoczyska nie powinna przekraczać 0,1 m/s, co zapewnia stabilność i kontrolę ruchu. Siłownik pracuje efektywnie w szerokim zakresie temperatur, od -25°C do +85°C.

Konstrukcja pozwala na przenoszenie obciążeń promieniowych, które nie mogą przekraczać 10% siły osiowej. Maksymalne obciążenie powodujące wyboczenie zależy od konkretnego zastosowania i powinno być weryfikowane przy użyciu dedykowanego oprogramowania cylindrycznego.

Budowa i materiały wykonania

Trwałość siłownika zapewniają zastosowane materiały najwyższej jakości. Rura cylindra wykonana jest ze stali St52 z tolerancją H10, a sam cylinder posiada elementy ze stali nierdzewnej 52.0. Tłoczysko wykonane ze stali 20MnV6/C45 zostało poddane procesowi chromowania na twardo, co zapewnia gładkość powierzchni na poziomie Ra 0,20 µm (lub 0,2 µm według innych danych). Takie wykończenie minimalizuje tarcie i zwiększa odporność na korozję oraz zużycie uszczelnień.

Nakrętka głowicowa oraz prowadnica wykonane są jako jeden element ze staliwa (żeliwa), co zwiększa sztywność konstrukcji. Złączki rurowe do spawania wykonano ze stali. Całość pokryta jest podkładem ochronnym.

Instalacja i przyłącza hydrauliczne

Siłownik wyposażony jest w przyłącza hydrauliczne o gwincie G 3/8 cala, zarówno po stronie cylindra, jak i tłoczyska. Średnica wewnętrzna przyłączy oleju wynosi 21 mm. Konstrukcja przykręcana i spawana zapewnia szczelność i wytrzymałość połączeń.

Ważną cechą tego modelu jest brak standardowych mocowań zewnętrznych (typ mocowania: brak / No mounting) zarówno po stronie cylindra, jak i tłoczyska. Oznacza to, że siłownik przeznaczony jest do montażu poprzez spawanie lub inne metody dostosowane do indywidualnej konstrukcji maszyny, co daje dużą elastyczność projektową.

• Typ: Dwustronnego działania (Double acting)
• Średnica tłoka: 70 mm
• Średnica tłoczyska: 35 mm
• Skok: 150 mm
• Długość min/max: 326 mm / 476 mm
• Ciśnienie max: 250 BAR
• Przyłącze: G 3/8"
• Waga: 8,4 kg
• Medium: Olej mineralny HLP ISO VG 32 do ISO VG 46
• Czystość oleju: ISO 4406 22/20/17 lub NAS 9
