Siłownik dwustronnego działania z mocowaniem 20/32/300, min-max 473-773mm

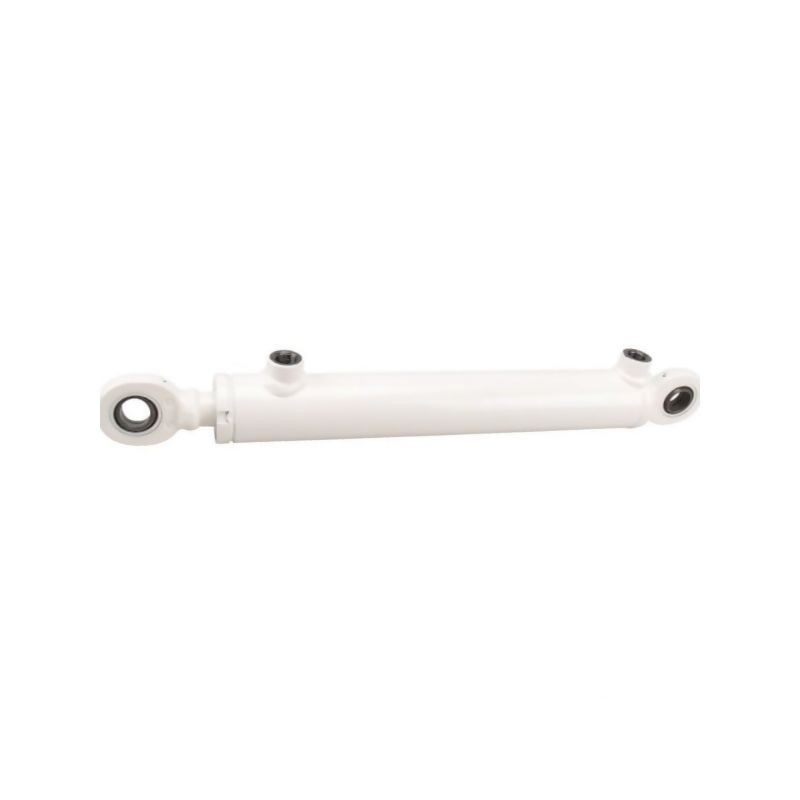

Siłownik hydrauliczny dwustronnego działania D354032300GK – specyfikacja i zastosowanie

Prezentowany siłownik hydrauliczny o indeksie D354032300GK to zaawansowane technologicznie urządzenie dwustronnego działania, zaprojektowane do pracy w wymagających warunkach przemysłowych i rolniczych. Produkt dostarczany jest w stanie całkowicie zmontowanym, wyposażonym w niezbędne mocowania, co zapewnia natychmiastową gotowość do instalacji i eksploatacji. Dzięki innowacyjnej konstrukcji oraz zastosowaniu specjalnego pierścienia zabezpieczającego na tłoku, siłownik charakteryzuje się wysokim poziomem bezpieczeństwa pracy i długą żywotnością.

Kluczową zaletą tego modelu jest prostota montażu i demontażu, co ułatwia serwisowanie oraz wymianę w przypadku awarii. Mechaniczne zabezpieczenie głowicy cylindra umożliwia jej ponowne użycie, co przekłada się na niższe koszty eksploatacji w dłuższej perspektywie. Siłownik ten jest zamienny z produktami innych marek, co czyni go uniwersalnym rozwiązaniem w systemach hydrauliki siłowej.

Parametry techniczne i wymiary

Siłownik został zaprojektowany z myślą o precyzyjnej pracy przy zachowaniu wysokich parametrów wytrzymałościowych. Główne wymiary konstrukcyjne to średnica tłoczyska 20 mm oraz średnica tłoka 32 mm. Skok tłoczyska wynosi 300 mm, co w połączeniu z rozstawem otworów montażowych minimalnym na poziomie 473 mm, daje całkowity zakres wymiarowy min-max 473-773 mm.

Konstrukcja opiera się na spawanej rurze cylindra wykonanej ze stali St52 (tolerancja H10) oraz nakrętce głowicowej wykonanej z żeliwa (staliwa), stanowiącej jeden integralny element. Tłoczysko wykonane jest ze stali 20MnV6 lub C45, poddane procesowi chromowania na twardo, co zapewnia gładkość powierzchni na poziomie Ra 0,20 µm (0,2 µm). Taka obróbka powierzchni minimalizuje tarcie i zwiększa odporność na korozję oraz zużycie mechaniczne.

• Typ: Siłownik dwustronnego działania
• Średnica tłoka: 32 mm
• Średnica tłoczyska: 20 mm
• Skok: 300 mm
• Rozstaw otworów montażowych min.: 473 mm
• Całkowity zakres długości (min-max): 473-773 mm
• Ciśnienie nominalne: 200 BAR
• Maksymalne ciśnienie robocze: 250 BAR
• Maksymalna prędkość tłoczyska: 0,1 m/s
• Zakres temperatur roboczych: od -25°C do 85°C

Materiały wykonania i przyłącza hydrauliczne

Dobór materiałów zapewnia odporność na wysokie obciążenia i zmienne warunki środowiskowe. Przyłącza oleju wykonane są ze stali, a złączka rurowa przeznaczona do spawania również wykonana jest ze stali. Gwint mocowania po stronie tłoczyska to standard BSP o średnicy 1/4 cala. Średnica zewnętrzna tulei mocowania wynosi 40 mm, a średnica otworu montażowego po obu stronach (tłoczyska i cylindra) to 15 mm.

Rozstaw przyłączy oleju wynosi 332,5 mm, przy długości przyłączy równej 16 mm i średnicy wewnętrznej 12 mm. Wymiar od końca cylindra do tulei mocującej to 15 mm, natomiast odległość od osi otworu mocowania do końca głowicy wynosi 31 mm.

Warunki eksploatacji i medium robocze

Siłownik przeznaczony jest do pracy z olejem mineralnym klasy HLP o lepkości ISO VG 32 do ISO VG 46. Kluczowym aspektem utrzymania sprawności urządzenia jest zachowanie odpowiedniej czystości medium roboczego, która powinna odpowiadać normie ISO 4406 22/20/17 lub NAS 9. Zanieczyszczenia mogą prowadzić do szybszego zużycia uszczelnień i elementów ruchomych.

Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Warto pamiętać, że maksymalne ciśnienie robocze jest zależne od maksymalnego obciążenia powodującego wyboczenie tłoczyska, które można zweryfikować przy użyciu dedykowanego oprogramowania cylindra. Pokrycie podkładem dodatkowo chroni korpus przed czynnikami zewnętrznymi.
