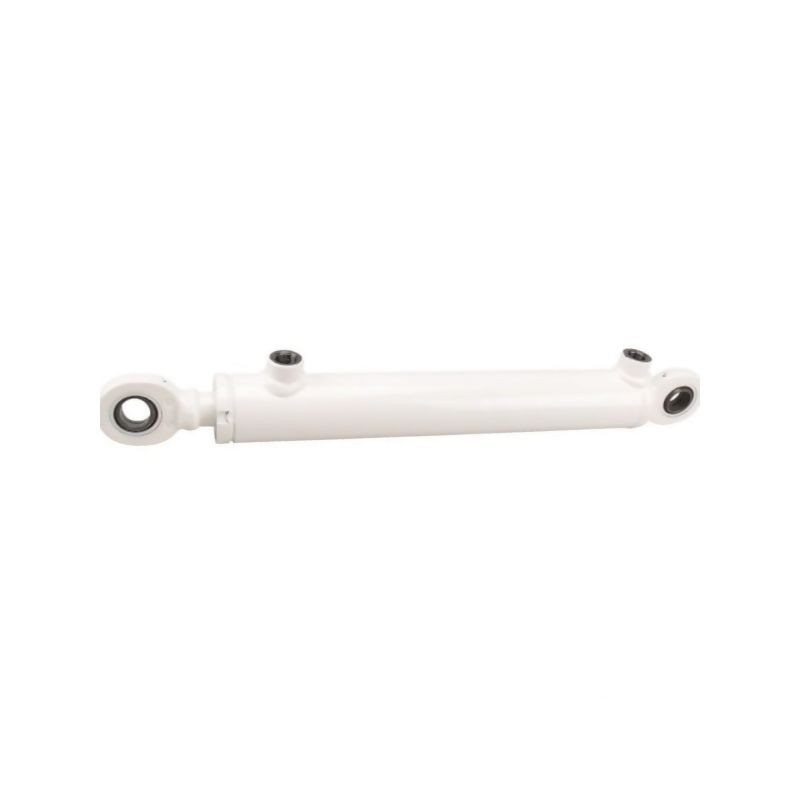

Siłownik dwustronnego działania z mocowaniem 25/40/350, min-max 542-892mm

Siłownik hydrauliczny dwustronnego działania D354540350GK – specyfikacja i zastosowanie

Prezentowany siłownik hydrauliczny o referencji D354540350GK to zaawansowane technicznie urządzenie klasy Universal, zaprojektowane do pracy w wymagających warunkach przemysłowych i rolniczych. Jest to jednostka dwustronnego działania (double acting), co oznacza, że siła robocza jest generowana zarówno podczas wysuwu, jak i wsuwu tłoczyska. Produkt dostarczany jest jako całkowicie zmontowany zestaw z mocowaniami, gotowy do natychmiastowej instalacji i eksploatacji, co znacząco skraca czas przestoju maszyny.

Kluczowym elementem konstrukcyjnym jest innowacyjne rozwiązanie zabezpieczające. Tłok wyposażono w specjalny pierścień zabezpieczający, a głowica cylindra posiada mechaniczne zabezpieczenie umożliwiające jej ponowny użytkowanie. Taka budowa przekłada się na wysoką niezawodność, długą żywotność oraz podniesiony poziom bezpieczeństwa pracy operatora. Prosty montaż i demontaż ułatwiają serwisowanie oraz ewentualną wymianę podzespołów w przyszłości.

Konstrukcja i materiały wykonania

Trwałość siłownika zapewniają wysokiej jakości materiały zastosowane w jego produkcji. Rura cylindra wykonana jest ze stali St52 z tolerancją H10, natomiast tłoczysko wykonano ze stali 20MnV6 lub C45. Powierzchnia tłoczyska poddana została procesowi chromowania na twardo, co gwarantuje gładkość na poziomie Ra 0,20 µm (0,2 µm). Takie wykończenie minimalizuje tarcie uszczelnień i zwiększa odporność na korozję oraz zarysowania.

Nakrętka głowicowa wykonana jest z żeliwa (staliwa) jako jeden element, co zwiększa sztywność połączenia. Złączki rurowe do spawania oraz przyłącza oleju wykonano ze stali. Całość konstrukcji jest spawana, co zapewnia odpowiednią wytrzymałość na obciążenia dynamiczne. Produkt pokryty jest podkładem ochronnym, zabezpieczającym przed czynnikami zewnętrznymi.

Parametry techniczne i wymiary

Siłownik charakteryzuje się precyzyjnie określonymi wymiarami, które są kluczowe przy doborze zamiennika lub projektowaniu nowego układu:

• Średnica tłoka: 40 mm
• Średnica tłoczyska: 25 mm
• Skok roboczy: 350 mm
• Długość minimalna (złożony): 542 mm
• Długość maksymalna (wysunięty): 892 mm (wynikająca ze skoku)
• Rozstaw otworów montażowych: min. 542 mm
• Rozstaw przyłączy oleju: 387,5 mm

Mocowanie realizowane jest poprzez otwory o średnicy 20 mm zarówno po stronie tłoczyska, jak i cylindra. Średnica zewnętrzna tulei mocującej wynosi 53 mm. Przyłącza hydrauliczne posiadają gwint BSP 3/8 cala po stronie tłoczyska. Wewnętrzna średnica przyłączy oleju to 16 mm, a ich długość wynosi 17 mm. Odległość od końca cylindra do tulei mocującej to 15 mm, natomiast od osi otworu mocowania do końca głowicy – 38 mm.

Zakres pracy i wymagania eksploatacyjne

Urządzenie przystosowane jest do pracy z olejem mineralnym o lepkości HLP ISO VG 32 do ISO VG 46. Wymagana czystość medium to ISO 4406 22/20/17 lub NAS 9, co jest standardem dla układów hydraulicznych średniego ciśnienia. Maksymalne ciśnienie robocze wynosi 250 BAR, przy ciśnieniu nominalnym 200 BAR.

Siłownik pracuje w szerokim zakresie temperatur od -25°C do +85°C. Maksymalna prędkość tłoczyska została ograniczona do 0,1 m/s dla zapewnienia stabilności pracy i ochrony uszczelnień. Należy pamiętać, że maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej. Maksymalne ciśnienie robocze może być ograniczone przez ryzyko wyboczenia tłoczyska przy pełnym wysunięciu – szczegółowe dane dotyczące obciążeń krytycznych należy weryfikować w dedykowanym oprogramowaniu cylindra.

Produkt jest zamienny z innymi markami oferującymi podobne parametry geometryczne i wytrzymałościowe, co czyni go uniwersalnym rozwiązaniem w hydraulice siłowej.
