Siłownik dwustronnego działania z mocowaniem 30/60/600, min-max 773-1373mm

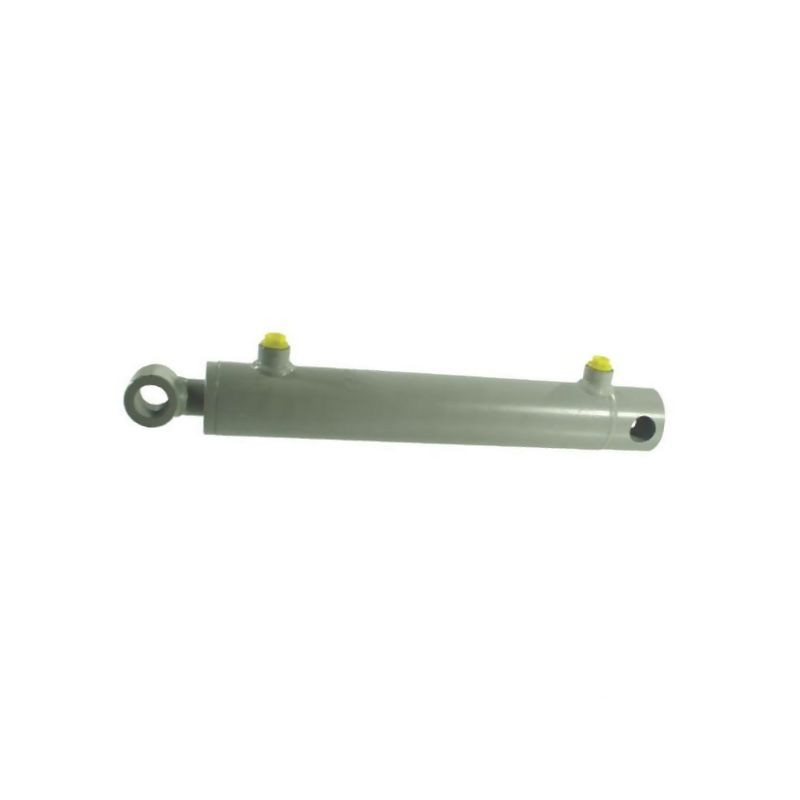

Siłownik hydrauliczny dwustronnego działania D353060600ST – precyzja i wytrzymałość

Prezentowany siłownik hydrauliczny o indeksie D353060600ST to zaawansowane technicznie rozwiązanie przeznaczone do zastosowań uniwersalnych w maszynach rolniczych, budowlanych oraz przemysłowych. Jest to jednostka dwustronnego działania (typ D-ST), co oznacza, że siła robocza jest generowana zarówno podczas wysuwania, jak i wsuwania tłoczyska. Konstrukcja została zaprojektowana z myślą o długiej żywotności i wysokim poziomie bezpieczeństwa pracy, co czyni go idealnym wyborem do intensywnie eksploatowanych układów hydraulicznych.

Produkt dostarczany jest jako całkowicie zmontowany zestaw z mocowaniami, gotowy do natychmiastowej instalacji. Dzięki przemyślanej konstrukcji montaż i demontaż są proste i szybkie, co minimalizuje czas przestoju maszyny. Siłownik charakteryzuje się innowacyjną budową, w której kluczową rolę odgrywa specjalny pierścień zabezpieczający na tłoku oraz mechaniczne zabezpieczenie głowicy cylindra, umożliwiające jej ponowne wykorzystanie w serwisie.

Kluczowe parametry techniczne i wymiary

Podstawowe wymiary siłownika definiują jego zastosowanie i kompatybilność z istniejącymi układami. Jednostka posiada średnicę tłoczyska wynoszącą 30 mm oraz średnicę wewnętrzną cylindra 60 mm. Skok tłoczyska wynosi 600 mm, co przekłada się na znaczny zakres ruchu roboczego. Całkowita długość montażowa w pozycji minimalnej wynosi 773 mm, a w maksymalnej 1373 mm.

• Średnica tłoczyska: 30 mm
• Średnica wewnętrzna cylindra: 60 mm
• Skok: 600 mm
• Rozstaw otworów montażowych (min.): 773 mm
• Średnica zewnętrzna cylindra (E): 70 mm
• Średnica otworu montażowego (strona cylindra i tłoczyska): 25,4 mm
• Średnica zewnętrzna tulei mocowania (M): 42 mm
• Szerokość głowicy mocowania: 45 mm
• Wymiar od końca cylindra do tulei mocującej (F): 12,5 mm

Budowa i materiały wykonania

Trwałość siłownika zapewniają wysokiej jakości materiały. Rura cylindra wykonana jest ze stali St52 z tolerancją H10 i pokryta podkładem. Tłoczysko, wykonane ze stali 20MnV6/C45, poddane zostało procesowi chromowania na twardo, co gwarantuje gładkość powierzchni na poziomie Ra 0,20 µm (0,2 µm). Takie wykończenie znacząco redukuje tarcie uszczelnień i zwiększa odporność na korozję oraz zarysowania.

Nakrętka głowicowa wykonana jest z żeliwa (staliwo), natomiast złączka rurowa do spawania ze stali. Przyłącza olejowe wykonane są również ze stali. Rodzaj mocowania to otwór/tuleja po stronie cylindra (Bore) oraz piasta (Hub) po stronie tłoczyska. Gwinty mocujące po obu stronach mają średnicę 3/8 cala.

Warunki pracy i specyfikacja hydrauliczna

Siłownik zaprojektowano do pracy z olejem mineralnym HLP o lepkości ISO VG 32 do ISO VG 46. Wymagana czystość medium to ISO 4406 22/20/17 lub NAS 9. Maksymalne ciśnienie robocze wynosi 250 BAR, przy czym ciśnienie nominalne to 200 BAR. Należy pamiętać, że maksymalne ciśnienie robocze może zależeć od obciążenia powodującego wyboczenie, które należy weryfikować w dedykowanym oprogramowaniu cylindra.

Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Prędkość wysuwu tłoczyska jest ograniczona do 0,1 m/s dla zapewnienia stabilności pracy. Urządzenie pracuje w szerokim zakresie temperatur od -25°C do +85°C.

Zastosowanie i kompatybilność

Siłownik D353060600ST jest zamienny z produktami innych marek, co ułatwia modernizację lub naprawę istniejących maszyn. Przyłącze hydrauliczne to gwint G 3/8. Dzięki uniwersalnej kategorii zastosowania oraz solidnej konstrukcji ze stali nierdzewnej (klasa 52.0 dla cylindra) oraz hartowanych elementów, jest to niezawodny komponent do napędów liniowych w trudnych warunkach eksploatacyjnych.
