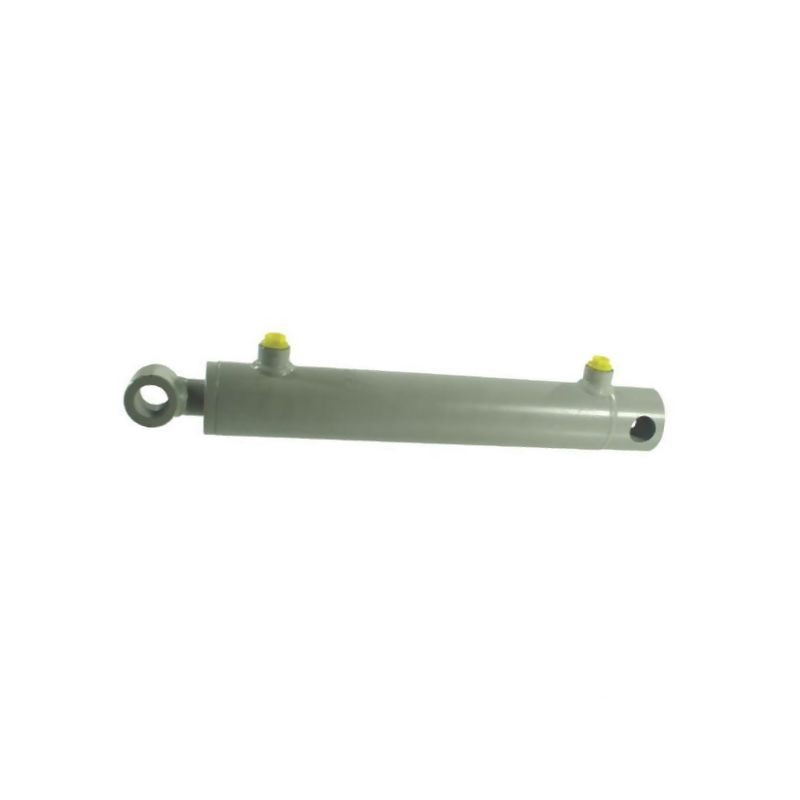

Siłownik dwustronnego działania z mocowaniem 35/70/200, min-max 396-596mm

Siłownik hydrauliczny dwustronnego działania D353570200ST – specyfikacja i zastosowanie

Prezentowany siłownik hydrauliczny o referencji D353570200ST to zaawansowane technicznie rozwiązanie z grupy D353, zaprojektowane do pracy w wymagających warunkach przemysłowych i rolniczych. Jest to jednostka dwustronnego działania, co oznacza, że siła robocza generowana jest zarówno podczas wysuwu, jak i wsuwu tłoczyska. Produkt dostarczany jest jako całkowicie zmontowany zestaw, gotowy do natychmiastowej instalacji i eksploatacji, co znacząco skraca czas przestoju maszyny.

Konstrukcja i materiały wykonania

Trwałość i niezawodność siłownika zapewniają wysokiej jakości materiały oraz precyzyjna obróbka. Korpus cylindra wykonano ze stali nierdzewnej (oznaczenie materiałowe 52.0) oraz stali St52 z tolerancją H10, co gwarantuje odporność na korozję i deformacje. Tłoczysko wykonane jest ze stali stopowej 20MnV6 lub C45, a jego powierzchnia została poddana procesowi chromowania na twardo. Dzięki temu osiągnięto wyjątkowo niską chropowatość na poziomie Ra 0,20 µm (0,2 µm), co minimalizuje tarcie uszczelnień i wydłuża żywotność całego układu.

Głowica cylindra posiada mechaniczne zabezpieczenie umożliwiające jej ponowny użytkownik, a specjalny pierścień zabezpieczający na tłoku zwiększa poziom bezpieczeństwa pracy. Nakrętka głowicowa wykonana jest z żeliwa, natomiast złączka rurowa do spawania oraz przyłącza oleju wykonane są ze stali. Całość pokryta jest podkładem antykorozyjnym.

Parametry techniczne i wymiary montażowe

Kluczowym aspektem doboru siłownika są jego wymiary geometryczne oraz parametry hydrauliczne. Poniżej przedstawiono szczegółowe dane techniczne modelu D353570200ST:

• Średnica tłoczyska: 35 mm
• Średnica wewnętrzna cylindra: 70 mm
• Średnica zewnętrzna cylindra: 80 mm
• Skok tłoczyska: 200 mm
• Ciśnienie nominalne: 200 BAR
• Maksymalne ciśnienie robocze: 250 BAR
• Maksymalna prędkość tłoczyska: 0,1 m/s
• Zakres temperatur pracy: od -25°C do +85°C

Wymiary montażowe są kluczowe dla kompatybilności z istniejącymi konstrukcjami maszyn. Rozstaw otworów montażowych jest regulowany w zakresie od 396 mm (minimum) do 596 mm (maksimum). Średnica otworu montażowego po stronie cylindra oraz po stronie tłoczyska wynosi 30,4 mm. Gwint mocowania po stronie cylindra to 3/8 cala. Dodatkowe wymiary konstrukcyjne to: szerokość głowicy mocowania 60 mm, średnica zewnętrzna tulei mocowania 50 mm oraz wymiar od końca cylindra do tulei mocującej (F) wynoszący 19,5 mm.

Zastosowanie i wymagania eksploatacyjne

Siłownik ten jest zamienny z produktami innych marek, co czyni go uniwersalnym elementem w serwisie maszyn rolniczych i budowlanych. Do prawidłowej pracy wymaga stosowania oleju mineralnego o lepkości HLP ISO VG 32 do ISO VG 46. Bardzo istotnym parametrem jest czystość medium roboczego, która musi odpowiadać klasie ISO 4406 22/20/17 lub NAS 9. Zanieczyszczenie oleju powyżej tych norm może prowadzić do szybkiego zużycia uszczelnień i awarii precyzyjnych elementów.

Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej, a maksymalne ciśnienie robocze jest zależne od obciążenia powodującego wyboczenie tłoczyska. W przypadku projektowania nowych układów zaleca się weryfikację dopuszczalnych obciążeń w dedykowanym oprogramowaniu cylindra.

Główne korzyści użytkowe:

• Prosty montaż i demontaż dzięki standardowym wymiarom i gotowemu zmontowaniu.
• Długa żywotność dzięki chromowanemu tłoczysku i stalowemu korpusowi.
• Wysoki poziom bezpieczeństwa pracy zapewniony przez specjalny pierścień zabezpieczający.
• Uniwersalność zastosowań w szerokim zakresie temperatur.
