Siłownik dwustronnego działania z mocowaniem 40/70/300, min-max 510-810mm

Siłownik hydrauliczny dwustronnego działania z mocowaniem – specyfikacja i zastosowanie

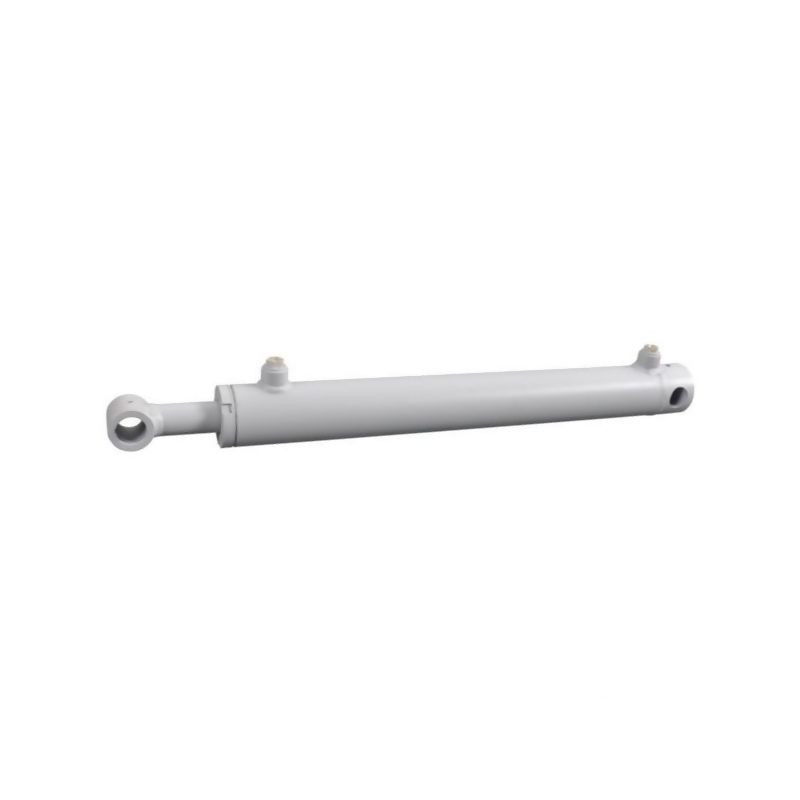

Prezentowany siłownik hydrauliczny, oznaczony referencją D353070300CB (kod dostawcy D4070300CB), to zaawansowane urządzenie wykonawcze przeznaczone do zastosowań uniwersalnych w maszynach rolniczych, budowlanych oraz przemysłowych. Jest to produkt całkowicie zmontowany, gotowy do natychmiastowej instalacji i eksploatacji, co znacząco skraca czas przestoju maszyny. Konstrukcja opiera się na sprawdzonym rozwiązaniu siłownika dwustronnego działania, co zapewnia równomierną siłę zarówno przy wysuwie, jak i wsuwie tłoczyska.

Kluczową cechą tego modelu jest jego innowacyjna konstrukcja, która obejmuje specjalny pierścień zabezpieczający umieszczony na tłoku. Rozwiązanie to, wraz z mechanicznym zabezpieczeniem głowicy cylindra, gwarantuje wysoką trwałość podzespołu oraz możliwość jego ponownego użytku po ewentualnych naprawach serwisowych. Całość została pokryta podkładem antykorozyjnym, co zwiększa odporność na trudne warunki pracy w środowisku zewnętrznym.

Parametry techniczne i wymiary montażowe

Siłownik charakteryzuje się precyzyjnie dobranymi wymiarami, które determinują jego kompatybilność z istniejącymi układami hydraulicznymi. Główne parametry geometryczne to średnica tłoczyska wynosząca 40 mm oraz średnica wewnętrzna cylindra (średnica wew.) równa 70 mm. Skok roboczy tłoczyska wynosi 300 mm, co przekłada się na konkretne wymiary zewnętrzne urządzenia.

Ważnym aspektem przy doborze siłownika są wymiary montażowe. Rozstaw otworów montażowych w pozycji minimalnej (B) wynosi 510 mm, a w pozycji maksymalnej sięga 810 mm. Średnica zewnętrzna cylindra (E) to 80 mm, natomiast średnica wewnętrzna otworu montażowego po stronie tłoczyska oraz po stronie cylindra (F) wynosi 30,25 mm. Dodatkowe wymiary obejmują średnicę zewnętrzną tulei mocującej (H) na poziomie 50 mm oraz wymiar od końca cylindra do tulei mocującej (G) równy 46 mm. Szerokość głowicy mocowania wynosi 55 mm.

• Typ: Siłownik dwustronnego działania
• Średnica tłoczyska: 40 mm
• Średnica wewnętrzna cylindra: 70 mm
• Skok: 300 mm
• Rozstaw otworów montażowych (min): 510 mm
• Rozstaw otworów montażowych (max): 810 mm
• Średnica zewnętrzna: 80 mm

Warunki pracy i przyłącza hydrauliczne

Urządzenie zostało zaprojektowane do pracy z olejami mineralnymi klasy HLP ISO VG 32 do ISO VG 46. Aby zapewnić długą żywotność uszczelnień i precyzyjną pracę, wymagana jest czystość medium na poziomie ISO 4406 22/20/17 lub NAS 9. Siłownik jest zamienny z produktami innych marek, co ułatwia jego integrację w istniejących systemach.

Przyłącza hydrauliczne wykonane są w standardzie gwintu BSP o średnicy 3/8 cala, zarówno po stronie tłoczyska, jak i po stronie cylindra. Maksymalne ciśnienie robocze urządzenia wynosi 250 bar, przy czym ciśnienie nominalne ustalono na poziomie 200 bar. Należy pamiętać, że maksymalne dopuszczalne ciśnienie robocze może zależeć od obciążenia powodującego wyboczenie, które należy weryfikować w dedykowanym oprogramowaniu cylindra.

Urządzenie pracuje w zakresie temperatur od -25°C do +85°C. Maksymalna prędkość tłoczyska została ograniczona do 0,1 m/s, co zapewnia stabilność ruchu. Konstrukcja dopuszcza maksymalne obciążenie promieniowe na poziomie 10% siły osiowej.

Korzyści z użytkowania

Zastosowanie tego siłownika przynosi szereg korzyści operacyjnych. Prosty montaż i demontaż dzięki standaryzowanym przyłączom i wymiarom ułatwia serwisowanie. Wysoki poziom bezpieczeństwa pracy jest zapewniony przez solidną konstrukcję i mechaniczne zabezpieczenia. Długa żywotność wynika z jakości wykonania oraz ochrony antykorozyjnej.
