Siłownik dwustronnego działania z mocowaniem 40/80/500, min-max 705-1205mm

Siłownik hydrauliczny dwustronnego działania D353080500ST – specyfikacja i zastosowanie

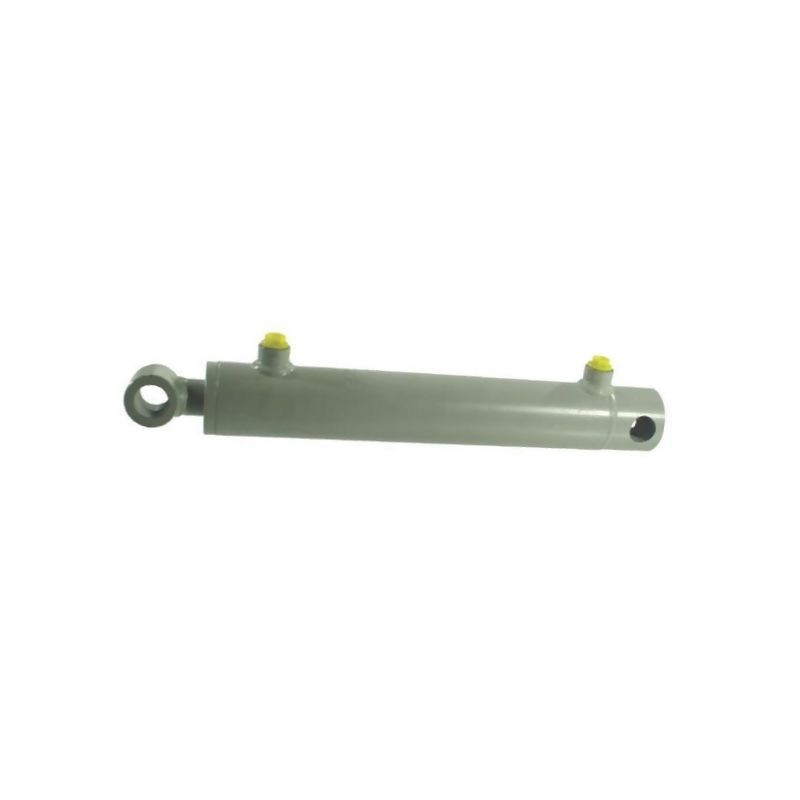

Prezentowany produkt to profesjonalny siłownik hydrauliczny dwustronnego działania, oznaczony referencją D353080500ST (kod dostawcy D4080500ST). Jest to jednostka całkowicie zmontowana, gotowa do natychmiastowego użycia po podłączeniu do instalacji hydraulicznej. Konstrukcja została zaprojektowana z myślą o wysokim poziomie bezpieczeństwa pracy oraz długiej żywotności, co czyni ją idealnym rozwiązaniem do zastosowań uniwersalnych w maszynach rolniczych, budowlanych oraz przemysłowych.

Kluczową cechą tego modelu jest innowacyjna konstrukcja obejmująca specjalny pierścień zabezpieczający na tłoku oraz mechaniczne zabezpieczenie głowicy cylindra, które umożliwia jej ponowny użytk w razie konieczności serwisowej. Siłownik charakteryzuje się prostym montażem i demontażem, co ułatwia integrację z istniejącymi układami napędowymi.

Konstrukcja i materiały wykonania

Trwałość i odporność na trudne warunki eksploatacyjne zapewniają wysokiej jakości materiały. Rura cylindra wykonana jest ze stali St52 z tolerancją H10, co gwarantuje precyzję pracy. Tłoczysko, o średnicy 40 mm, wykonane jest ze stali 20MnV6/C45 i poddane procesowi chromowania na twardo. Gładkość powierzchni tłoczyska wynosi Ra 0,20 µm (0,2 µm), co minimalizuje tarcie i zużycie uszczelnień, zapewniając szczelność przez długi czas.

Nakrętka głowicowa wykonana jest z żeliwa, a złączka rurowa do spawania ze stali. Całość pokryta jest podkładem ochronnym. Materiał przyłącza oleju to stal, co zapewnia odporność na wysokie ciśnienia robocze.

Parametry techniczne i wymiary

Siłownik posiada średnicę tłoka 80 mm (średnica wewnętrzna) oraz średnicę zewnętrzną 90 mm. Skok tłoczyska wynosi 500 mm. Konstrukcja przewiduje mocowanie typu otwór/tuleja (Bore/Hub). Rozstaw otworów montażowych jest regulowany w zakresie od 705 mm do 1205 mm (wartość minimalna B to 705 mm).

Szczegółowe dane wymiarowe obejmują:

• Średnica tłoczyska: 40 mm
• Średnica zewnętrzna cylindra: 90 mm
• Średnica wewnętrzna cylindra: 80 mm
• Skok: 500 mm
• Rozstaw otworów montażowych (min): 705 mm
• Średnica otworu montażowego (strona cylindra i tłoczyska): 30,4 mm
• Średnica zewnętrzna tulei mocowania (M): 50 mm
• Szerokość głowicy mocowania: 60 mm
• Wymiar F (od końca cylindra do tulei mocującej): 15,5 mm

Przyłącza i parametry hydrauliczne

Siłownik wyposażony jest w przyłącza hydrauliczne o gwincie G 3/8 cala zarówno po stronie cylindra, jak i tłoczyska. Maksymalne ciśnienie robocze wynosi 250 BAR, przy czym ciśnienie nominalne to 200 BAR. Prędkość maksymalna tłoczyska została ograniczona do 0,1 m/s dla zapewnienia stabilności pracy.

Jako medium robocze zalecany jest olej mineralny HLP ISO VG 32 do ISO VG 46. Wymagana czystość medium to ISO 4406 22/20/17 lub NAS 9. Siłownik przystosowany jest do pracy w temperaturach od -25°C do +85°C.

Zastosowanie i kompatybilność

Produkt jest zamienny z innymi markami, co ułatwia jego wdrożenie w istniejących systemach. Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej. Maksymalne ciśnienie robocze może być ograniczone przez maksymalne obciążenie powodujące wyboczenie, które należy zweryfikować w dedykowanym oprogramowaniu cylindra.

• Typ: Dwustronnego działania (D-ST)
• Materiał cylindra: Stal nierdzewna 52.0 / St52
• Obróbka powierzchni tłoczyska: Chromowanie na twardo
• Zabezpieczenie: Pierścień na tłoku i mechaniczne zabezpieczenie głowicy
• Kategoria zastosowania: Universal
