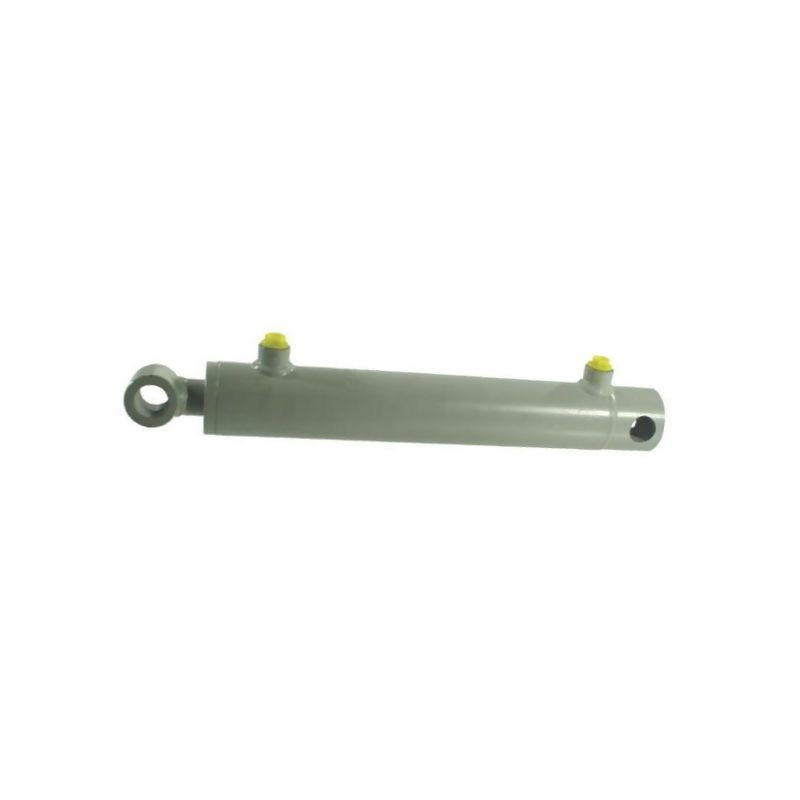

Siłownik dwustronnego działania z mocowaniem 60/100/800, min-max 1036-1836mm

Siłownik hydrauliczny dwustronnego działania D3530100800ST – Specyfikacja i Zastosowanie

Prezentowany siłownik hydrauliczny to zaawansowane technologicznie rozwiązanie typu D-ST, zaprojektowane do pracy w warunkach wymagających wysokiej precyzji i niezawodności. Produkt o referencji D3530100800ST (dostawcy D60100800ST) charakteryzuje się konstrukcją dwustronnego działania, co umożliwia generowanie siły zarówno podczas wysuwu, jak i wsuwu tłoczyska. Jest to kluczowa cecha w zastosowaniach uniwersalnych, gdzie wymagana jest kontrola ruchu w obu kierunkach.

Urządzenie dostarczane jest jako całkowicie zmontowana jednostka, gotowa do natychmiastowej instalacji. Dzięki zastosowaniu specjalnego pierścienia zabezpieczającego na tłoczysku oraz innowacyjnej konstrukcji głowicy, siłownik oferuje wysoki poziom bezpieczeństwa pracy oraz długą żywotność nawet przy intensywnym użytkowaniu.

Kluczowe parametry techniczne i wymiary

Serdecznie zachęcamy do zapoznania się ze szczegółowymi danymi technicznymi, które definiują możliwości tego modelu. Siłownik posiada średnicę tłoczyska wynoszącą 60 mm oraz średnicę wewnętrzną cylindra 100 mm. Skok roboczy wynosi 800 mm, co przekłada się na elastyczność w zakresie zabudowy.

• Typ: Dwustronnego działania (Double acting)
• Średnica tłoczyska: 60 mm
• Średnica wewnętrzna cylindra: 100 mm
• Skok: 800 mm
• Ciśnienie nominalne: 200 BAR
• Maksymalne ciśnienie robocze: 250 BAR
• Rozstaw otworów montażowych (min.): 1036 mm
• Maksymalna prędkość tłoczyska: 0,1 m/s

Wymiary zewnętrzne i montażowe są precyzyjnie określone. Średnica zewnętrzna cylindra wynosi 115 mm, natomiast średnica zewnętrzna tulei mocującej to 70 mm. Szerokość głowicy mocowania również wynosi 70 mm. Wymiar od końca cylindra do tulei mocującej (F) to 15 mm. Średnica otworu montażowego po stronie cylindra oraz po stronie tłoczyska wynosi 40,4 mm.

Konstrukcja i materiały wykonania

Trwałość siłownika zapewniają wysokiej jakości materiały. Rura cylindra wykonana jest ze stali St52 z tolerancją H10, co gwarantuje odpowiednią gładkość powierzchni wewnętrznej. Tłoczysko wykonane ze stali 20MnV6/C45 poddane zostało procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,20 µm (gładkość 0,2 µm). Takie wykończenie minimalizuje tarcie uszczelnień i zwiększa odporność na korozję oraz zużycie.

Nakrętka głowicowa wykonana jest z żeliwa (staliwa), a złączki rurowe oraz przyłącza oleju ze stali. Całość pokryta jest podkładem ochronnym. Mechaniczne zabezpieczenie głowicy cylindra umożliwia jej ponowny użytk w przypadku serwisu, co obniża koszty eksploatacji.

Przyłącza i warunki pracy

Siłownik wyposażony jest w przyłącza hydrauliczne z gwintem G 1/2 cala zarówno po stronie cylindra (typ mocowania Bore), jak i po stronie tłoczyska (typ mocowania Hub). Rodzaj mocowania to otwór/tuleja, co ułatwia integrację z różnymi mechanizmami maszyn.

Urządzenie przystosowane jest do pracy z olejem mineralnym HLP o lepkości ISO VG 32 do ISO VG 46. Wymagana czystość medium to ISO 4406 22/20/17 lub NAS 9. Zakres temperatur roboczych wynosi od -25°C do +85°C, co pozwala na pracę w trudnych warunkach atmosferycznych.

Ważnym aspektem jest obciążenie promieniowe, które nie powinno przekraczać 10% siły osiowej. Maksymalne obciążenie powodujące wyboczenie zależy od ciśnienia roboczego i powinno być weryfikowane w dedykowanym oprogramowaniu cylindra przed uruchomieniem instalacji.
