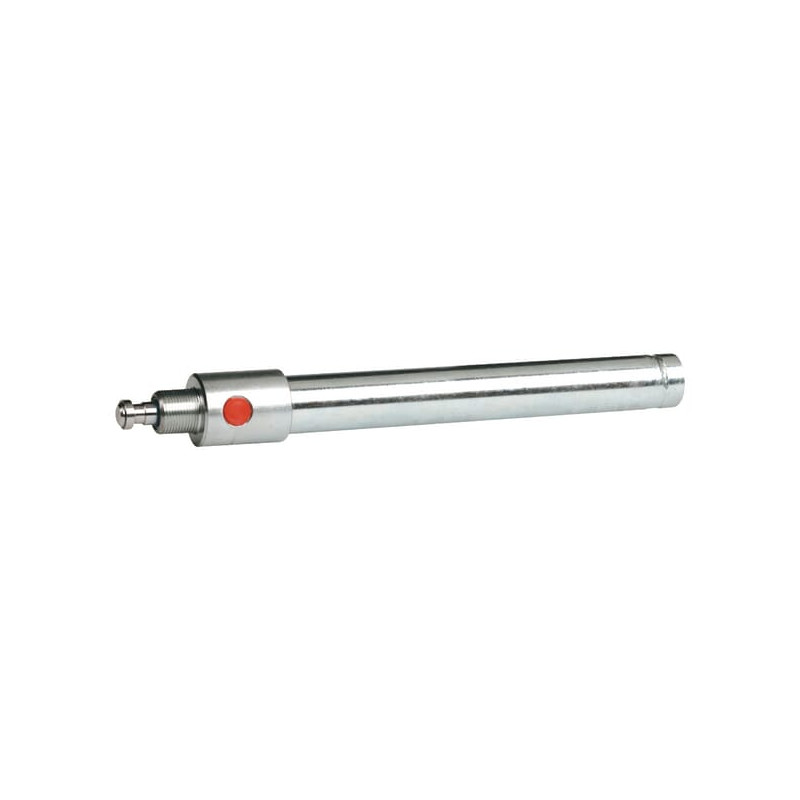

Siłownik hydrauliczny jednostronnego działania, 4 cal., RIV160 Smeraldo

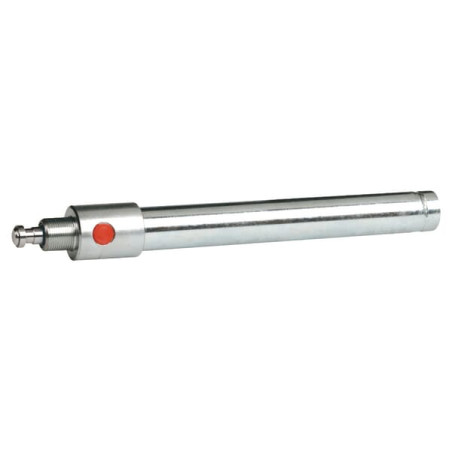

Siłownik hydrauliczny jednostronnego działania Riv 160 Smeraldo

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, zaprojektowany z myślą o zastosowaniach w systemach sterujących zasuwami przemysłowymi. Model ten, oznaczony jako RIV160 Smeraldo, jest integralną częścią serii produktów marki Riv, przeznaczonych do precyzyjnej i niezawodnej pracy w warunkach wymagających dużej odporności na obciążenia mechaniczne i hydrauliczne.

Kluczową cechą tego siłownika jest jego konstrukcja jednostronnego działania, co oznacza, że ruch roboczy (wysuw tłoczyska) realizowany jest pod wpływem ciśnienia oleju hydraulicznego, natomiast powrót do pozycji wyjściowej odbywa się zazwyczaj pod wpływem siły zewnętrznej (np. ciężaru zasuwy lub sprężyny zwrotnej, w zależności od konfiguracji układu). Taki typ działania jest standardem w aplikacjach sterujących zaworami i zasuwami, gdzie kluczowa jest kontrola nad procesem otwierania przy jednoczesnym zapewnieniu bezpieczeństwa w przypadku awarii zasilania.

Parametry techniczne i wymiary montażowe

Siłownik charakteryzuje się solidną budową, dostosowaną do pracy z medium hydraulicznym. Poniżej przedstawiamy szczegółowe dane techniczne, które są kluczowe przy doborze elementu do istniejącej instalacji lub projektowaniu nowego układu sterowania:

• Typ działania: Jednostronne.
• Średnica tłoczyska: 16 mm – zapewnia odpowiednią sztywność i przenoszenie siły przy zachowaniu kompaktowych wymiarów.
• Skok tłoczyska: 122 mm – określa maksymalny zakres ruchu roboczego elementu wykonawczego.
• Długość minimalna (całkowita): 474 mm – wymiar montażowy przy całkowicie schowanym tłoczysku.
• Długość maksymalna (całkowita): 596 mm – wymiar montażowy przy całkowicie wysuniętym tłoczysku.
• Długość cylindra (bez tłoczyska): 442 mm – istotny parametr przy planowaniu przestrzeni montażowej w obudowie zasuwy.

Konstrukcja korpusu i przyłącza

Korpus siłownika wykonano z materiałów o wysokiej wytrzymałości. Zewnętrzna średnica cylindra wynosi 50 mm (co odpowiada approx. 4 calom w kontekście oznaczeń serii, choć fizyczny wymiar to 50 mm), co pozwala na montaż w standardowych obudowach przemysłowych. Istotnym aspektem jest sposób mocowania siłownika do korpusu zasuwy.

Strona cylindra wyposażona jest w gwint mocujący o średnicy M30 ze skokiem 2,00 mm. Średnica otworu montażowego po stronie cylindra wynosi 30 mm. Należy zwrócić uwagę, że w tym wariancie produktowym brak jest dodatkowego elementu montażowego (np. kołnierza czy ucha), co sugeruje bezpośredni montaż gwintowy lub wymagane jest dokupienie odpowiednich adapterów w zależności od specyfiki zasuwy (np. serii Riv 60 Perla z połączeniem gwint/gwint).

Przyłącza hydrauliczne zostały wyprowadzone w sposób umożliwiający łatwy podłączenie przewodów zasilających. Długość przyłączy oleju wynosi 32 mm, co ułatwia prowadzenie instalacji hydraulicznej w ciasnych przestrzeniach montażowych typowych dla armatury przemysłowej.

Zastosowanie i kompatybilność

Siłownik Riv 160 Smeraldo jest dedykowany do współpracy z zasuwami przemysłowymi, w szczególności tymi z serii Riv Perla. Jego parametry geometryczne i charakterystyka pracy są zoptymalizowane pod kątem sterowania przepływem mediów w instalacjach wodociągowych, kanalizacyjnych oraz procesowych. Dzięki precyzyjnemu wykonaniu i zastosowaniu standardowych rozwiązań montażowych (gwint M30), produkt ten stanowi niezawodny element automatyki przemysłowej, zapewniając długotrwałą bezawaryjną pracę.
