Siłownik hydrauliczny jednostronnego działania, 8 cal., RIV166 Smeraldo

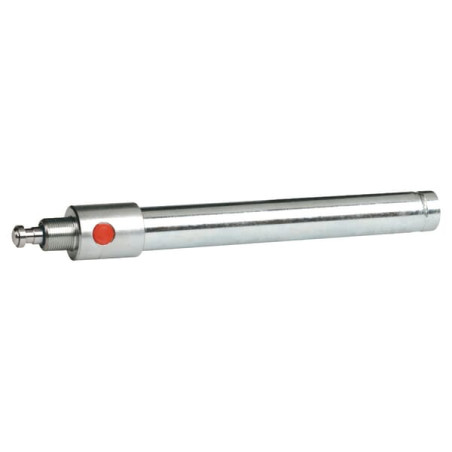

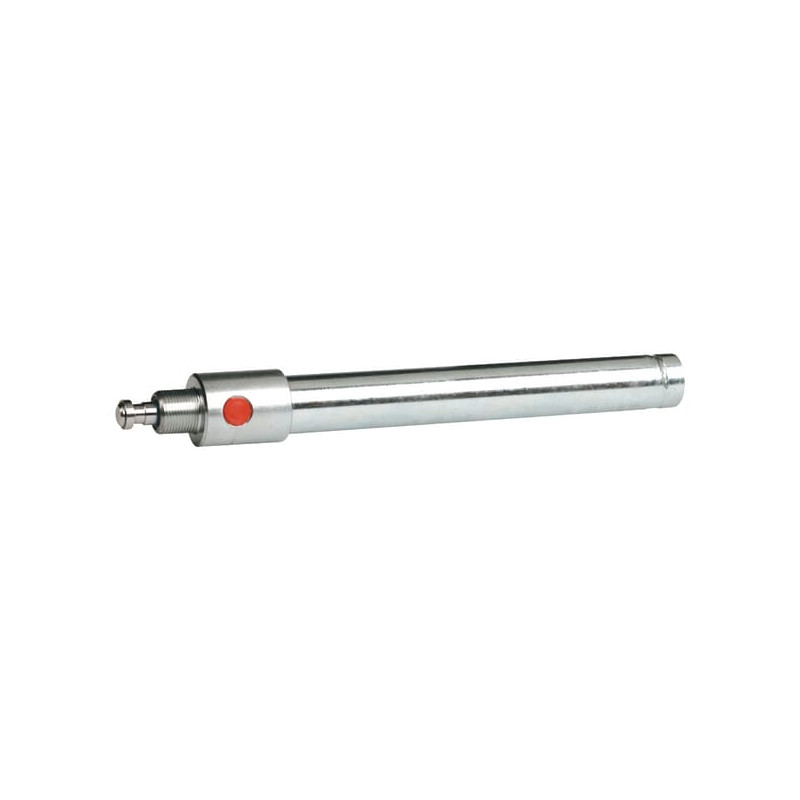

Siłownik hydrauliczny jednostronnego działania Riv RIV166 Smeraldo

Prezentowany produkt to wysokiej klasy siłownik hydrauliczny jednostronnego działania, wyprodukowany przez renomowaną markę Riv. Model RIV166 Smeraldo, oznaczony numerami katalogowymi 5377-1668000 oraz RIV166200, stanowi kluczowy element w układach sterowania maszynami rolniczymi i przemysłowymi. Jego konstrukcja została zaprojektowana z myślą o niezawodności oraz precyzyjnym działaniu w wymagających warunkach eksploatacyjnych.

Jako element grupy siłowników sterujących, ten model odgrywa istotną rolę w mechanizmach otwierania i zamykania, takich jak zasuwy. Dzięki zastosowaniu solidnych materiałów i precyzyjnego wykonania, siłownik zapewnia długotrwałą sprawność oraz odporność na obciążenia mechaniczne.

Kluczowe parametry techniczne i wymiary

Podstawą doboru odpowiedniego siłownika jest dokładna znajomość jego parametrów geometrycznych i hydraulicznych. Poniższe dane techniczne są niezmienne i stanowią podstawę do identyfikacji kompatybilności z posiadanym sprzętem:

• Producent: Riv
• Typ działania: Jednostronne
• Średnica zewnętrzna cylindra: 50 mm (oznaczenie handlowe 8 cali)
• Średnica tłoczyska: 16 mm
• Skok roboczy: 246 mm
• Długość minimalna (złożony): 575 mm
• Długość maksymalna (wysunięty): 821 mm
• Długość samego cylindra (bez tłoczyska): 542 mm

Ważnym aspektem montażowym jest specyfikacja przyłączeń. Strona cylindra nie posiada gotowego elementu montażowego, co wymaga indywidualnego dopasowania uchwytu lub adaptera w zależności od konstrukcji maszyny. Parametry gwintu mocowania po stronie cylindra są następujące:

• Średnica gwintu mocowania: M35
• Skok gwintu montażowego: 2.00 mm
• Średnica otworu montażowego: 30 mm

Dodatkowo, długość przyłączy oleju wynosi 32 mm, co należy uwzględnić podczas projektowania instalacji hydraulicznej i prowadzenia przewodów.

Zastosowanie i kompatybilność

Siłownik Riv RIV166 Smeraldo jest dedykowany do konkretnych modeli urządzeń, co gwarantuje poprawne dopasowanie wymiarowe i funkcjonalne. Został on zaprojektowany jako oryginalny zamiennik lub element wyposażenia dla następujących maszyn:

• Zasuwa 8" z połączeniem kołnierz/kołnierz, model RIV 10 PERLA
• Zasuwa 6" z połączeniem kołnierz/kołnierz, model RIV 90 VULKANO

Dzięki precyzyjnie określonym wymiarom, takim jak skok 246 mm czy średnica tłoczyska 16 mm, siłownik ten zapewnia odpowiednią siłę i zakres ruchu niezbędny do prawidłowej obsługi wymienionych zasuw. Jest to rozwiązanie idealne dla użytkowników szukających oryginalnych części zamiennych, które gwarantują pełną kompatybilność z fabrycznymi specyfikacjami urządzeń Riv.
