Siłownik jednostronnego działania 30/400, min-max 516-916mm

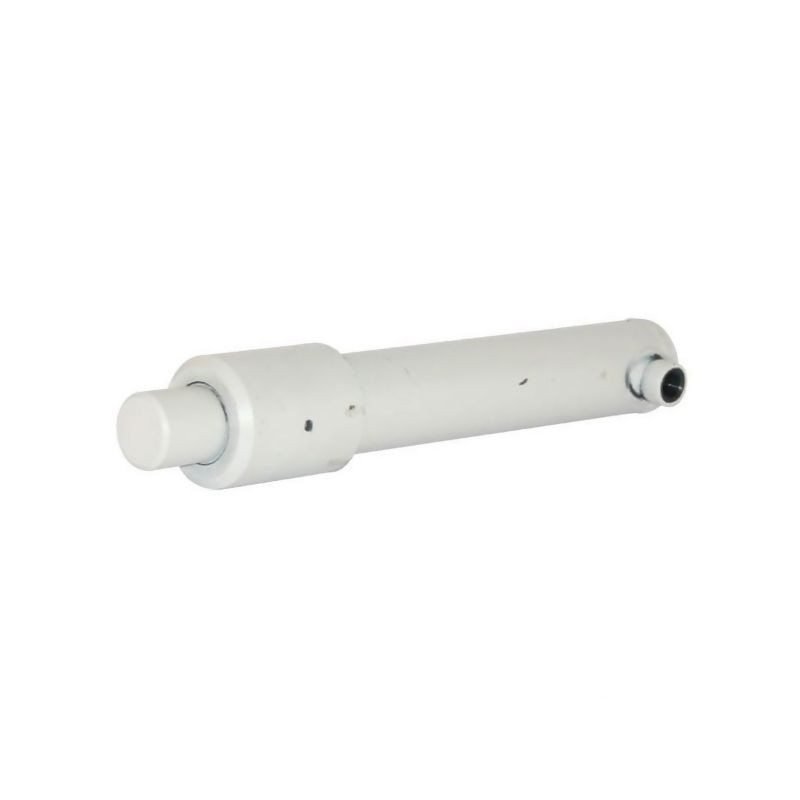

Siłownik hydrauliczny jednostronnego działania D35030400C – Specyfikacja i zastosowanie

Prezentowany siłownik hydrauliczny typu EPL-C (referencja D35030400C) to zaawansowane technologicznie rozwiązanie przeznaczone do zastosowań uniwersalnych w maszynach rolniczych, przemysłowych oraz warsztatowych. Produkt dostarczany jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe użycie po podłączeniu do instalacji hydraulicznej. Konstrukcja opiera się na sprawdzonej technologii siłowników jednostronnego działania, gdzie wysuw tłoczyska wymuszany jest ciśnieniem oleju, a powrót następuje pod wpływem siły zewnętrznej lub grawitacji.

Kluczowym elementem zapewniającym długą żywotność i wysoki poziom bezpieczeństwa pracy jest specjalny pierścień zabezpieczający umieszczony na tłoku oraz innowacyjna konstrukcja głowicy. Nakrętka głowicowa oraz prowadnica wykonane są jako jeden integralny element ze staliwa, co znacząco zwiększa sztywność połączenia i odporność na drgania oraz obciążenia dynamiczne.

Konstrukcja i materiały wykonania

Siłownik charakteryzuje się solidnym wykonaniem z wysokiej jakości materiałów, dostosowanych do pracy w trudnych warunkach eksploatacyjnych. Rura cylindra wykonana jest ze stali St52 z tolerancją H10, co gwarantuje precyzję pasowania i szczelność układu. Tłoczysko wykonane ze stali stopowej 20MnV6 poddane zostało procesowi chromowania na twardo, osiągając gładkość powierzchni na poziomie Ra 0,25 µm (0,2 µm). Takie wykończenie minimalizuje tarcie, zapobiega zużyciu uszczelnień oraz chroni przed korozją.

Elementy ślizgowe, w tym pierścienie prowadzące, wykonane są z wytrzymałego tworzywa sztucznego, co zapewnia cichą pracę i odporność na ścieranie. Przyłącze oleju oraz złączka rurowa do spawania wykonane są ze stali, a sam cylinder pokryty jest podkładem antykorozyjnym. Całość konstrukcji pozwala na różne metody zamocowania, choć w tej konkretnej konfiguracji (typ mocowania: brak) siłownik jest przygotowany do indywidualnej adaptacji poprzez spawanie lub przykręcenie zgodnie z potrzebami aplikacji.

Parametry techniczne i wymiary

Siłownik D35030400C oferuje skok roboczy wynoszący 400 mm, przy średnicy tłoczyska 30 mm. Zewnętrzna średnica cylindra (E) to 45 mm, natomiast średnica zewnętrzna głowicy (H) wynosi 60 mm. Długość głowicy cylindra to 75 mm. Wymiary montażowe są precyzyjnie określone:

• Długość minimalna (B): 516 mm
• Długość maksymalna: 916 mm
• Wymiar od osi cylindra do końca przyłącza oleju (D): 39,5 mm
• Wymiar od końca cylindra do tulei mocującej (G): 23 mm
• Wymiar od końca cylindra do końca tłoczyska (F): 35 mm
• Średnica wewnętrzna przyłączy oleju: 23 mm

Przyłącze hydrauliczne posiada gwint 3/8 cala po stronie tłoczyska oraz standardowe przyłącze 3/8 cala dla doprowadzenia oleju. Maksymalne ciśnienie robocze wynosi 250 bar, przy ciśnieniu nominalnym 200 bar. Należy pamiętać, że maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej, a dopuszczalne obciążenie powodujące wyboczenie zależy od konkretnych warunków pracy i powinno być weryfikowane w odpowiednim oprogramowaniu doboru cylindrów.

Zalety i korzyści użytkowe

Wybór siłownika D35030400C to inwestycja w niezawodność i bezpieczeństwo. Dzięki zastosowaniu stali nierdzewnej w kluczowych elementach oraz precyzyjnej obróbce powierzchni tłoczyska, urządzenie cechuje się wysoką odpornością na zużycie. Brak konieczności samodzielnego montażu wewnętrznych komponentów oszczędza czas i eliminuje ryzyko błędów instalacyjnych. Siłownik ten idealnie sprawdza się w aplikacjach wymagających precyzyjnego wysuwu przy zachowaniu kompaktowych wymiarów zewnętrznych.
