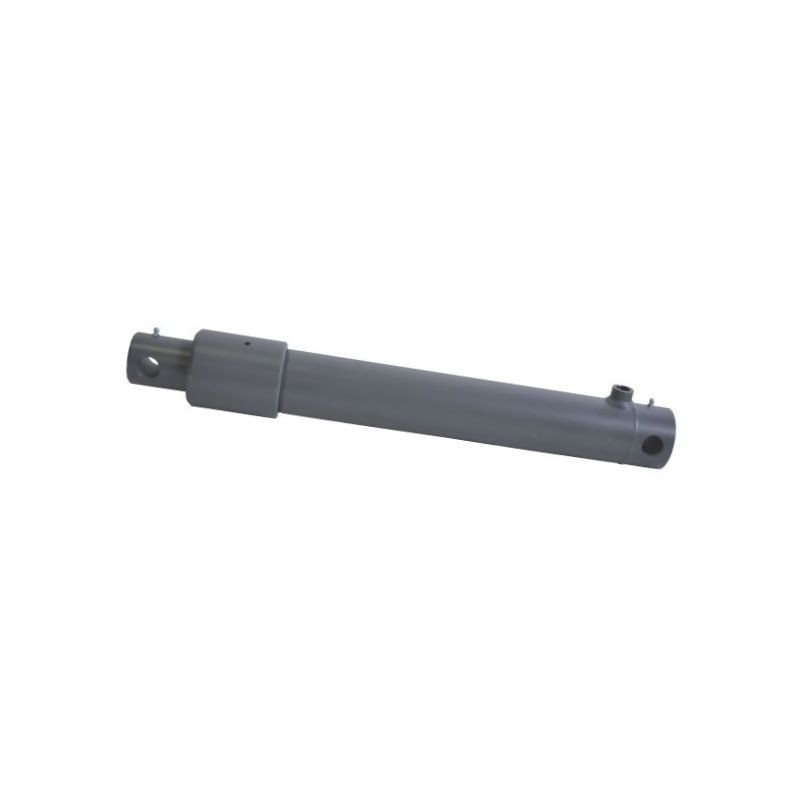

Siłownik jednostronny z mocowaniem 30/300, min-max 404-704mm

Siłownik hydrauliczny jednostronny D35130300ST – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35130300ST (referencja dostawcy EPL30300ST). Jest to element całkowicie zmontowany, gotowy do natychmiastowej instalacji i eksploatacji w systemach hydrauliki siłowej. Konstrukcja typu EPL-ST została zaprojektowana z myślą o uniwersalnym zastosowaniu w maszynach rolniczych, budowlanych oraz urządzeniach przemysłowych, gdzie wymagana jest niezawodna praca pod wysokim ciśnieniem.

Kluczowe parametry techniczne i wymiary

Siłownik charakteryzuje się precyzyjnie dobranymi wymiarami, które determinują jego kompatybilność z istniejącymi układami hydraulicznymi. Średnica tłoczyska wynosi 30 mm, a skok roboczy to 300 mm. Całkowita długość montażowa w pozycji minimalnej (B) wynosi 404 mm, co przy pełnym wysunięciu tłoczyska daje wymiar maksymalny 704 mm. Przyłącze hydrauliczne ma gwint 1/4 cala, co jest standardem w wielu aplikacjach przemysłowych.

Poniżej przedstawiamy szczegółowe dane techniczne wynikające ze specyfikacji producenta:

• Typ działania: Jednostronne (Single acting)
• Średnica tłoczyska (F): 15,2 mm (uwaga: w specyfikacji technicznej dla tego modelu podano również Ø drążków 30 mm, co może odnosić się do średnicy zewnętrznej lub specyficznej konstrukcji tłoczyska w tym wariancie)
• Skok (A): 300 mm
• Długość montażowa min (B): 404 mm
• Długość montażowa max: 704 mm
• Maksymalne ciśnienie robocze: 250 BAR
• Rodzaj mocowania: Otwór (uniwersalne)
• Przyłącze: 1/4 cala
• Odstęp G: 24 mm
• Wymiar H: 22 mm
• Wymiar E: 60 mm

Materiały wykonania i trwałość

Długowieczność i odporność na trudne warunki pracy zapewniają wysokiej jakości materiały zastosowane w produkcji. Rura cylindra wykonana jest ze stali St52 z tolerancją H10, co gwarantuje sztywność i odporność na odkształcenia. Tłoczysko wykonane ze stali 20MnV6 lub C45 zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25. Takie wykończenie minimalizuje tarcie i zapobiega korozji oraz zużyciu uszczelnień.

Nakrętka głowicowa wykonana jest z żeliwa, a złączka rurowa przeznaczona do spawania ze stali. Wewnątrz cylindra znajduje się pierścień prowadzący z tworzywa sztucznego oraz specjalny pierścień zabezpieczający na tłoku, co jest cechą charakterystyczną tej innowacyjnej konstrukcji. Całość jest pokryta podkładem antykorozyjnym.

Zastosowanie i bezpieczeństwo pracy

Siłownik D35130300ST umożliwia wszystkie rodzaje zamocowania dzięki uniwersalnemu typowi mocowania (otwór). Maksymalne obciążenie promieniowe nie powinno przekraczać 10% siły osiowej, co jest kluczowe dla zachowania żywotności urządzenia. Maksymalne ciśnienie robocze jest uzależnione od obciążenia powodującego wyboczenie, które można zweryfikować w dedykowanym oprogramowaniu cylindra.

Główne korzyści płynące z wyboru tego modelu to:

• Gotowość do pracy zaraz po rozpakowaniu (całkowicie zmontowany).
• Wysoki poziom bezpieczeństwa dzięki specjalnym rozwiązaniom konstrukcyjnym.
• Odporność na duże obciążenia dzięki stalowej konstrukcji i chromowanemu tłoczysku.
• Uniwersalność zastosowania w różnych gałęziach przemysłu i rolnictwa.
