Siłownik jednostronny z mocowaniem 30/700, min-max 804-1504mm

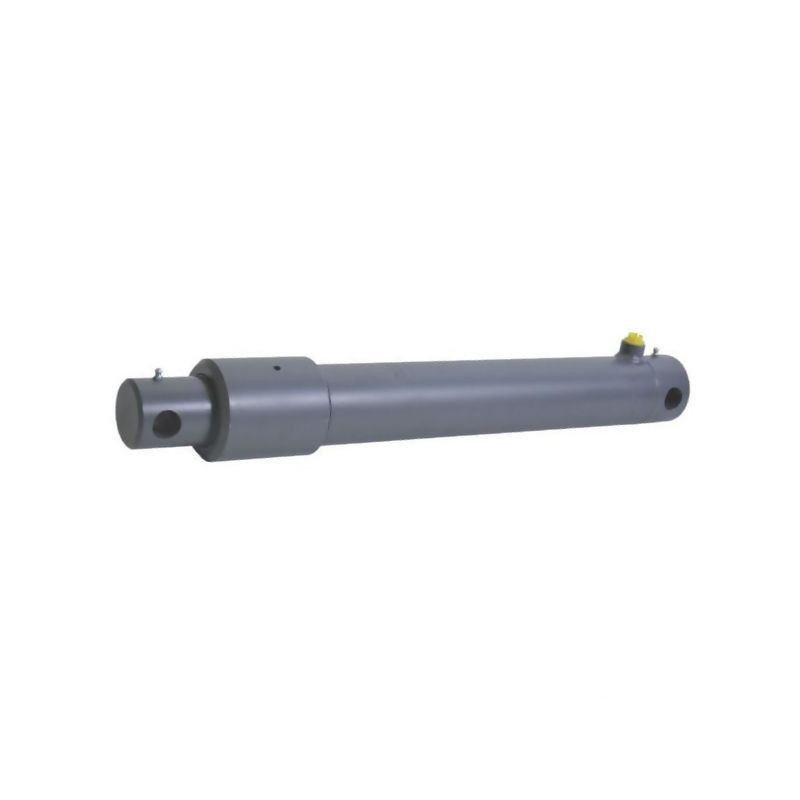

Siłownik hydrauliczny jednostronny D35130700ST – Specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony symbolem D35130700ST (referencja dostawcy EPL30700ST). Jest to urządzenie typu EPL-ST, zaprojektowane do zastosowań uniwersalnych w maszynach rolniczych, budowlanych oraz przemysłowych. Dzięki konstrukcji spawanej z nakrętką głowicową wykonaną z jednego elementu, siłownik charakteryzuje się wysoką sztywnością i trwałością, co przekłada się na długą żywotność w trudnych warunkach eksploatacji.

Kluczową zaletą tego modelu jest fakt, że jest on dostarczany jako całkowicie zmontowany, gotowy do natychmiastowego użycia. Innowacyjna konstrukcja obejmuje specjalny pierścień zabezpieczający na tłoku, co zwiększa poziom bezpieczeństwa pracy i stabilność całego układu hydraulicznego. Powierzchnia siłownika została pokryta podkładem, co stanowi dodatkową ochronę przed korozją i czynnikami zewnętrznymi.

Parametry techniczne i wymiary montażowe

Siłownik posiada średnicę tłoczyska wynoszącą 30 mm oraz skok roboczy 700 mm. Całkowita długość montażowa w pozycji minimalnej (B) wynosi 804 mm, a w pozycji maksymalnej sięga 1504 mm. Takie wymiary pozwalają na precyzyjne dopasowanie do istniejących konstrukcji maszyn, gdzie wymagana jest duża siła wysuwu przy zachowaniu kompaktowej zabudowy.

Urządzenie wyposażone jest w przyłącze hydrauliczne o gwincie 1/4 cala. Maksymalne ciśnienie robocze wynosi 250 BAR, co jest standardem w nowoczesnych układach hydraulicznych wysokiej klasy. Należy jednak pamiętać, że rzeczywiste dopuszczalne ciśnienie może zależeć od obciążenia powodującego wyboczenie, które należy zweryfikować przy użyciu dedykowanego oprogramowania cylindra.

Materiały wykonania i budowa

Wysoka jakość wykonania zapewnia niezawodność działania. Główne komponenty siłownika zostały wykonane z następujących materiałów:

• Rura cylindra: Stal St52 oraz H10, zapewniająca odporność na wysokie ciśnienia wewnętrzne.
• Tłoczysko: Wykonane ze stali 20MnV6 lub C45, poddane procesowi chromowania na twardo. Chropowatość powierzchni tłoczyska wynosi Ra 0,25, co minimalizuje tarcie uszczelnień i zapobiega wyciekom oleju.
• Nakrętka głowicowa: Odlew z żeliwa, zintegrowany konstrukcyjnie dla lepszej wytrzymałości.
• Złączka rurowa do spawania: Stal konstrukcyjna.
• Pierścień prowadzący: Wykonany z tworzywa sztucznego o wysokiej odporności na ścieranie.

Zasady eksploatacji i mocowania

Siłownik typu EPL-ST posiada mocowanie w postaci otworu, co umożliwia wszechstronne zastosowanie różnych rodzajów zamocowań przegubowych lub sztywnych. Przy projektowaniu układu należy uwzględnić ograniczenia dotyczące obciążeń bocznych. Maksymalne dopuszczalne obciążenie promieniowe nie może przekraczać 10% siły osiowej generowanej przez siłownik. Przekroczenie tej wartości może prowadzić do przedwczesnego zużycia uszczelnień, prowadnic oraz uszkodzenia tłoczyska.

Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej obróbce (chromowanie tłoczyska), siłownik ten oferuje wysoki poziom bezpieczeństwa pracy oraz minimalizuje konieczność częstych serwisów. Jest to rozwiązanie idealne dla użytkowników szukających niezawodnego napędu hydraulicznego do zastosowań uniwersalnych, gdzie liczy się stosunek jakości do ceny oraz łatwość integracji z istniejącym osprzętem.
