Siłownik jednostronny z mocowaniem 40/200, min-max 330-530mm

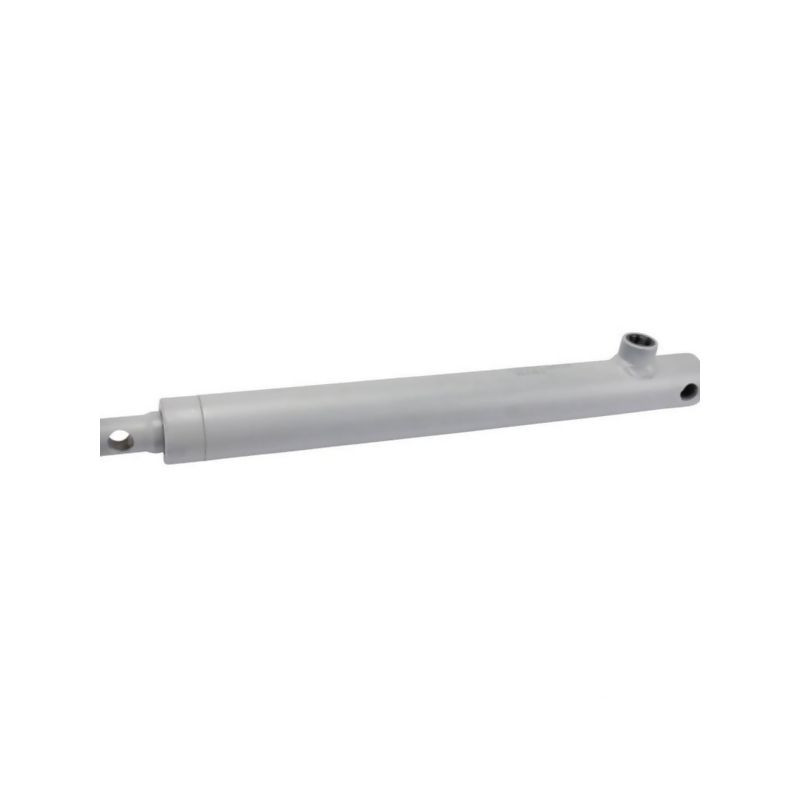

Siłownik hydrauliczny jednostronny D35140200CB – Specyfikacja i zastosowanie

Prezentowany siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35140200CB, to zaawansowane technicznie rozwiązanie zaprojektowane do zastosowań uniwersalnych w maszynach rolniczych, budowlanych oraz przemysłowych. Produkt dostarczany jest w stanie całkowicie zmontowanym, co zapewnia natychmiastową gotowość do pracy po podłączeniu do układu hydraulicznego. Jego konstrukcja wyróżnia się innowacyjnymi rozwiązaniami inżynieryjnymi, w tym specjalnym pierścieniem zabezpieczającym na tłoku, co przekłada się na wysoki poziom bezpieczeństwa podczas eksploatacji oraz wydłużoną żywotność podzespołu.

Kluczowe parametry techniczne i wymiary

Siłownik charakteryzuje się precyzyjnie dobranymi wymiarami, które determinują jego kompatybilność z różnego rodzaju mechanizmami. Głównym parametrem jest skok tłoczyska wynoszący 200 mm, przy średnicy wewnętrznej cylindra (ØB) równej 50 mm oraz średnicy tłoczyska (ØA) wynoszącej 40 mm. Zewnętrzna średnica korpusu (ØC) to 60 mm. Konstrukcja pozwala na pracę pod wysokim ciśnieniem, z maksymalnym ciśnieniem roboczym sięgającym 250 BAR.

Istotnym aspektem jest geometria mocowania, która decyduje o możliwościach instalacyjnych. Rozstaw otworów montażowych (G) jest zmienny i wynosi minimalnie 330 mm, co przy skoku 200 mm daje zakres długości montażowej od 330 mm do 530 mm (min-max). Średnica otworów montażowych zarówno po stronie cylindra, jak i po stronie tłoczyska, wynosi 23 mm. Dodatkowe wymiary montażowe obejmują:

• Wymiar K (od osi otworu mocowania do końca tłoczyska): 22 mm
• Wymiar od osi przyłącza oleju do osi otworu mocowania: 47 mm
• Długość głowicy mocowania: 44 mm
• Średnica zewnętrzna głowicy mocowania: 37 mm
• Średnica wewnętrzna przyłączy oleju: 23 mm

Konstrukcja i trwałość

Elementy siłownika zostały pokryte podkładem, co stanowi pierwszą linię obrony przed korozją i czynnikami zewnętrznymi. Gwint mocowania po stronie cylindra ma standardowy rozmiar 3/8 cala. Konstrukcja umożliwia zastosowanie wszystkich rodzajów zamocowań, co zwiększa uniwersalność produktu w różnych aplikacjach technicznych.

W kwestii obciążeń mechanicznych, siłownik dopuszcza maksymalne obciążenie promieniowe na poziomie 10% siły osiowej. Należy pamiętać, że maksymalne ciśnienie robocze może być ograniczone przez maksymalne obciążenie powodujące wyboczenie tłoczyska. W przypadku projektowania układów pracujących pod dużymi obciążeniami bocznymi, zaleca się weryfikację dopuszczalnych wartości przy użyciu dedykowanego oprogramowania cylindra.

Zalety użytkowe

• Gotowość do użycia: Produkt dostarczany jako całkowicie zmontowany zespół.
• Bezpieczeństwo: Zastosowanie specjalnego pierścienia zabezpieczającego zwiększa pewność pracy.
• Trwałość: Wysoka jakość wykonania i ochrona antykorozyjna zapewniają długi okres eksploatacji.
• Elastyczność montażu: Możliwość stosowania różnych typów zamocowań oraz precyzyjne wymiary otworów.
