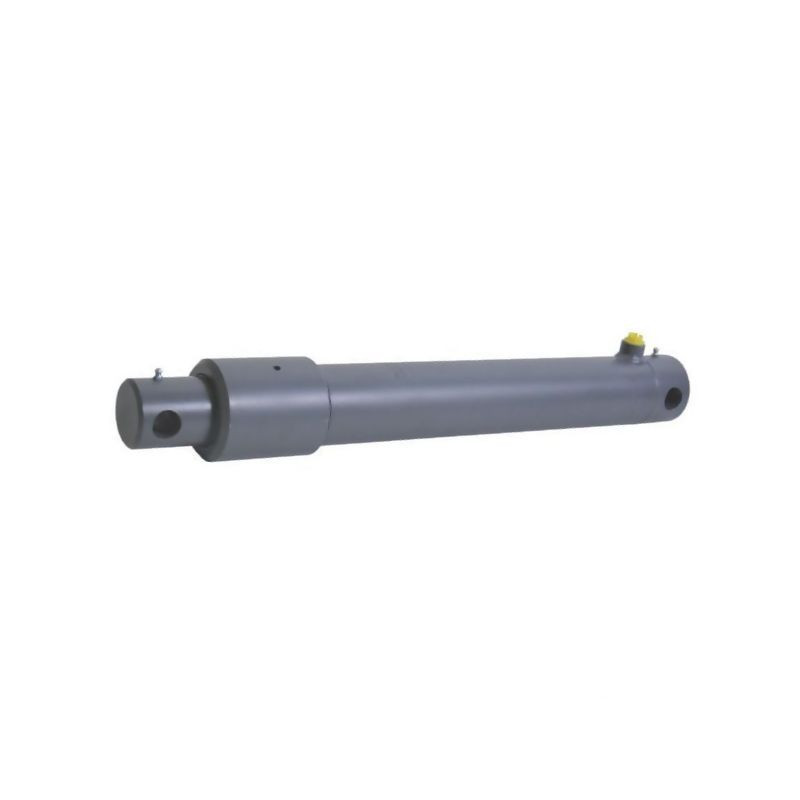

Siłownik jednostronny z mocowaniem 50/300, min-max 461-761mm

Siłownik hydrauliczny jednostronny D35150300ST – specyfikacja i zastosowanie

Prezentowany produkt to profesjonalny siłownik hydrauliczny jednostronnego działania, oznaczony indeksem D35150300ST (referencja dostawcy EPL50300ST). Jest to urządzenie typu EPL-ST, zaprojektowane do pracy w warunkach wysokiego obciążenia, charakteryzujące się solidną konstrukcją spawaną z nakrętką głowicową wykonaną jako jeden element. Siłownik dostarczany jest w stanie całkowicie zmontowanym, co umożliwia jego natychmiastowe wdrożenie do pracy bez konieczności dodatkowej konfiguracji wstępnej.

Kluczowe parametry techniczne i wymiary

Urządzenie wyróżnia się precyzyjnie dobranymi wymiarami, które determinują jego zastosowanie w układach hydraulicznych wymagających konkretnego skoku i siły. Poniżej znajdują się szczegółowe dane techniczne potwierdzone przez producenta:

• Średnica tłoka: 50 mm
• Średnica drążka (tłoczyska): 25,4 mm
• Skok roboczy: 300 mm
• Długość minimalna (B): 461 mm
• Długość maksymalna: 761 mm (wynikająca ze skoku)
• Maksymalne ciśnienie robocze: 250 BAR
• Przyłącze hydrauliczne: 3/8 cala

Konstrukcja i materiały wykonania

Długowieczność i niezawodność siłownika D35150300ST zapewniają wysokiej jakości materiały użyte do jego produkcji. Rura cylindra wykonana jest ze stali St52 oraz H10, co gwarantuje odporność na odkształcenia i wysokie ciśnienia. Tłoczysko, wykonane ze stali 20MnV6/C45, zostało poddane procesowi chromowania na twardo, osiągając chropowatość powierzchni Ra 0,25. Takie wykończenie minimalizuje tarcie uszczelnień i zwiększa odporność na korozję oraz zarysowania.

Nakrętka głowicowa wykonana jest z żeliwa, a złączka rurowa przeznaczona do spawania ze stali. Wewnątrz cylindra zastosowano pierścień prowadzący z tworzywa sztucznego oraz specjalny pierścień zabezpieczający na tłoku, co jest elementem innowacyjnej konstrukcji tego modelu. Całość pokryta jest podkładem, co stanowi solidną bazę pod ewentualne malowanie ochronne lub estetyczne.

Zastosowanie i ograniczenia eksploatacyjne

Siłownik ten należy do kategorii zastosowań uniwersalnych (Universal) i posiada mocowanie w postaci otworu, co pozwala na elastyczny montaż w różnych maszynach rolniczych, budowlanych czy przemysłowych. Ze względu na konstrukcję jednostronnego działania, wysuw tłoczyska następuje pod wpływem ciśnienia oleju, a powrót odbywa się zazwyczaj pod wpływem siły zewnętrznej (np. ciężaru mechanizmu lub sprężyny).

Podczas projektowania układu hydraulicznego należy pamiętać o kluczowych ograniczeniach technicznych:

• Maksymalne obciążenie promieniowe nie może przekraczać 10% siły osiowej.
• Maksymalne dopuszczalne ciśnienie robocze jest zależne od maksymalnego obciążenia powodującego wyboczenie tłoczyska.
• Dla precyzyjnego określenia granic wyboczenia zaleca się korzystanie z dedykowanego oprogramowania cylindra.

Korzyści z wyboru modelu D35150300ST

Wybór tego siłownika przekłada się na wymierne korzyści operacyjne. Wysoki poziom bezpieczeństwa pracy jest zapewniony dzięki solidnym mocowaniom i sprawdzonym rozwiązaniom konstrukcyjnym. Długa żywotność wynika z zastosowania chromowanego tłoczyska oraz odpornych materiałów konstrukcyjnych. Produkt jest gotowy do pracy od momentu rozpakowania, co oszczędza czas serwisantów i instalatorów.
