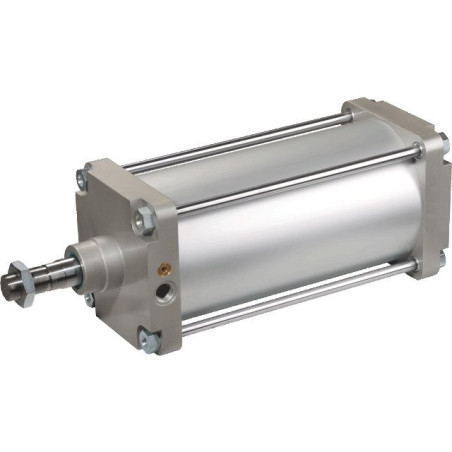

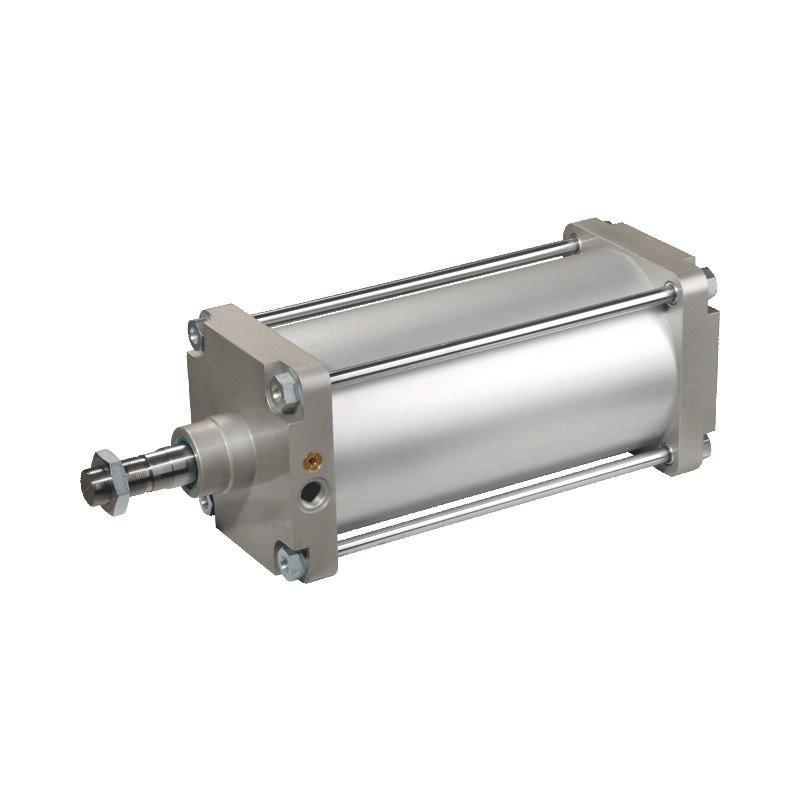

Siłownik pneumatyczny 4" Art.0590

Siłownik pneumatyczny 4" Art.0590 – precyzyjne sterowanie zasuwą beczkowozu

Siłownik pneumatyczny oznaczony symbolem Art.0590 to kluczowy element układu sterowania w profesjonalnych maszynach rolniczych, w szczególności w beczkowozach. Produkt marki MZ został zaprojektowany z myślą o trwałości i niezawodności w trudnych warunkach pracy polowej. Jego głównym zadaniem jest precyzyjne otwieranie i zamykanie zasuw dystrybucyjnych, co pozwala na dokładną kontrolę procesu aplikacji nawozów płynnych lub gnojowicy.

Konstrukcja siłownika opiera się na sprawdzonych rozwiązaniach technicznych, zapewniających stabilną pracę przy zmiennych obciążeniach. Dzięki zastosowaniu wysokiej jakości materiałów oraz precyzyjnej obróbce, element ten charakteryzuje się długą żywotnością i odpornością na czynniki zewnętrzne, takie jak wilgoć czy zanieczyszczenia mechaniczne typowe dla środowiska rolniczego.

Zastosowanie i kompatybilność

Model Art.0590 jest dedykowany do współpracy z konkretnymi typami armatury stosowanej w beczkowozach. Jest to rozwiązanie kompatybilne z serią produktów oznaczonych numerami od 0030 do 0034. Taka standaryzacja ułatwia proces modernizacji istniejących maszyn oraz serwisowanie układów pneumatycznych, zapewniając pełną wymienność części.

Siłownik ten znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne lub półautomatyczne sterowanie przepływem cieczy w instalacjach rolniczych. Jego parametry techniczne zostały dobrane tak, aby zapewnić odpowiednią siłę roboczą przy zachowaniu kompaktowych wymiarów zewnętrznych, co ułatwia montaż w ograniczonej przestrzeni podwozia pojazdu.

Specyfikacja techniczna i parametry

Kluczowym parametrem wyróżniającym ten model jest średnica nominalna DN wynosząca 4 cale. Oznacza to, że siłownik jest przystosowany do pracy z armaturą o dużym przekroju, co jest niezbędne przy szybkiej dystrybucji dużych ilości cieczy. Precyzja wykonania gwintu i wymiarów montażowych gwarantuje szczelność połączeń oraz brak luzów podczas pracy.

Poniżej przedstawiamy szczegółowe dane techniczne produktu, które należy uwzględnić podczas doboru zamiennika lub projektowania układu:

• Symbol produktu: Art.0590
• Numer porównawczy: ARZO0590100000
• Średnica nominalna (DN): 4"
• Gwint / Średnica przyłącza (Ø): M30 x 2
• Długość całkowita (L): 90 mm
• Wysokość całkowita (H): 335,5 mm
• Wysokość montażowa/korpusu (H1): 131 mm
• Zakres wysokości roboczej (h): 22 - 153 mm
• Skok tłoczyska: 131 mm
• Kompatybilność: do art. 0030, 0031, 0032, 0033, 0034
• Producent: MZ

Konstrukcja i wymiary montażowe

Istotnym aspektem przy wyborze siłownika pneumatycznego są jego wymiary zewnętrzne oraz charakterystyka skoku. W modelu Art.0590 całkowita wysokość urządzenia wynosi 335,5 mm, co należy wziąć pod uwagę przy projektowaniu zabudowy nadwozia beczkowozu. Wysokość H1 wynosząca 131 mm określa wymiary samej głowicy lub korpusu roboczego, podczas gdy długość L na poziomie 90 mm definiuje szerokość elementu w osi poziomej.

Zmienny parametr h, mieszczący się w zakresie od 22 do 153 mm, odnosi się do pozycji roboczych lub wymiarów montażowych zależnych od ustawienia zasuwy. Skok tłoczyska wynoszący dokładnie 131 mm zapewnia pełne otwarcie lub zamknięcie współpracującej zasuwy, gwarantując tym samym maksymalną przepustowość lub całkowite odcięcie przepływu medium.

Gwint przyłączeniowy M30 x 2 jest standardem w tego typu aplikacjach, zapewniającym mocne i szczelne połączenie z elementami sterującymi. Precyzja tego gwintu ma kluczowe znaczenie dla bezpieczeństwa eksploatacji układu pod ciśnieniem.

Dlaczego warto wybrać oryginalne części MZ?

Stosowanie oryginalnych zamienników, takich jak siłownik Art.0590 od producenta MZ, gwarantuje zachowanie parametrów pracy zgodnych z projektem maszyny. Nieprecyzyjne odpowiedniki mogą prowadzić do nieszczelności, szybszego zużycia uszczelnień czy nawet awarii całego układu dystrybucyjnego. Inwestycja w sprawdzony komponent przekłada się na bezproblemową eksploatację w sezonie wegetacyjnym oraz redukcję kosztów napraw.
