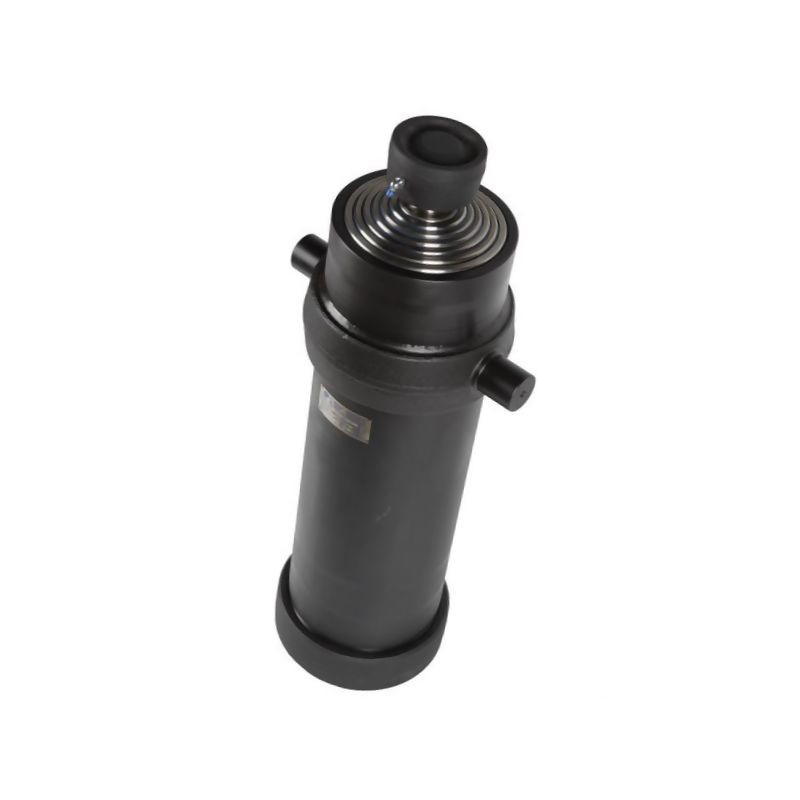

Siłownik teleskopowy z kulą

Profesjonalny siłownik teleskopowy Di Natale-Bertelli D3557091

Siłownik hydrauliczny teleskopowy o numerze katalogowym D3557091, produkowany przez renomowaną włoską firmę Di Natale-Bertelli, to zaawansowane technologicznie rozwiązanie przeznaczone do ciężkich zastosowań przemysłowych i motoryzacyjnych. Jest to kluczowy element systemów wywrotowych, zapewniający niezawodność i wysoką wydajność w warunkach intensywnego użytkowania. Produkt wykonany jest z wysokiej jakości stali konstrukcyjnej S355J2+N, co gwarantuje doskonałą wytrzymałość mechaniczną oraz odporność na odkształcenia pod dużym obciążeniem.

Zastosowanie i charakterystyka techniczna

Głównym obszarem zastosowania tego siłownika jest budowa pojazdów, w szczególności jako siłownik wychylny do przyczep wywrotek oraz pojazdów specjalistycznych. Dzięki konstrukcji teleskopowej składającej się aż z 7 sekcji, urządzenie osiąga imponujący skok roboczy wynoszący 4374 mm, przy zachowaniu kompaktowych wymiarów montażowych w stanie złożonym (długość minimalna 915 mm). Taka budowa pozwala na efektywne wykorzystanie przestrzeni w konstrukcji nadwozia, jednocześnie zapewniając duży kąt wychyłu skrzyni ładunkowej.

Siłownik charakteryzuje się wysoką kulturą pracy dzięki doskonałym właściwościom jezdnym i precyzyjnemu prowadzeniu tłoczyska. Powierzchnia tłoczyska została obrobiona z wysoką precyzją, osiągając gładkość na poziomie 0.05-0.15 µm, co minimalizuje tarcie i zużycie uszczelnień. Zastosowanie uszczelnień poliuretanowych zapewnia szczelność układu nawet przy maksymalnym ciśnieniu roboczym wynoszącym 180 BAR.

Odporność na korozję i trwałość

Jedną z kluczowych zalet modelu D3557091 jest zastosowanie powłoki Tenifer TF1. Proces ten nadaje elementom stalowym wyjątkową odporność korozyjną oraz zwiększa twardość powierzchniową (HV5/12=500/550), co przekłada się na długą żywotność produktu nawet w trudnych warunkach atmosferycznych i eksploatacyjnych. Siłownik jest dostarczany w wersji nielakierowanej, co jest standardem dla elementów poddawanych takim obróbkom powierzchniowym.

Parametry techniczne i wymiary

• Producent: Di Natale-Bertelli
• Numer katalogowy: D3557091 (Supplier Ref: TC7091)
• Ilość sekcji: 7
• Skok tłoczyska: 4374 mm
• Długość minimalna (zamknięty): 915 mm
• Średnica zewnętrzna: 300 mm
• Materiał cylindra: Stal S355J2+N (zgodna z normą DIN 1629)
• Materiał uszczelnień: Poliuretan
• Ciśnienie robocze max: 180 BAR
• Pojemność olejowa: 130 l
• Maksymalna prędkość tłoczyska: 0,5 m/s
• Waga: 364 kg
• Powłoka: Tenifer TF1 (wysoka odporność korozyjna)

Szczegółowe wymiary sekcji i przyłączy

Konstrukcja wielostopniowa opiera się na precyzyjnie dobranych średnicach poszczególnych sekcji, co zapewnia równomierne rozłożenie sił i stabilną pracę na każdym etapie wysuwu:

• Średnica sekcji 1: 126 mm
• Średnica sekcji 2: 145 mm
• Średnica sekcji 3: 165 mm
• Średnica sekcji 4: 187 mm
• Średnica sekcji 5: 210 mm
• Średnica sekcji 6: 236 mm

Układ hydrauliczny wyposażony jest w przyłącza oleju o gwincie BSP. Średnica gwintu mocowania po stronie cylindra wynosi 1 cal. Należy zwrócić uwagę, że złączkę wkręcaną należy zamówić osobno jako akcesorium uzupełniające. Długość przyłączy oleju wynosi 55 mm, a wymiar od osi przyłącza do końca tłoczyska to 273 mm.

Mocowanie i montaż

Siłownik został zaprojektowany z myślą o łatwej integracji z istniejącymi konstrukcjami pojazdów. Parametry mocowania są następujące:

• Średnica otworu montażowego (strona tłoczyska): 92 mm
• Średnica otworu montażowego (strona cylindra): 55 mm
• Średnica wałka bocznego: 70 mm
• Średnica zewnętrzna tulei mocowania: 180 mm
• Odległość od otworu montażowego do gwintu obrotowego: 642 mm

Dzięki zastosowaniu stali S355J2+N oraz zaawansowanej obróbki powierzchniowej Tenifer, siłownik Di Natale-Bertelli D3557091 stanowi inwestycję w długotrwałą i bezawaryjną eksploatację pojazdów transportowych.
