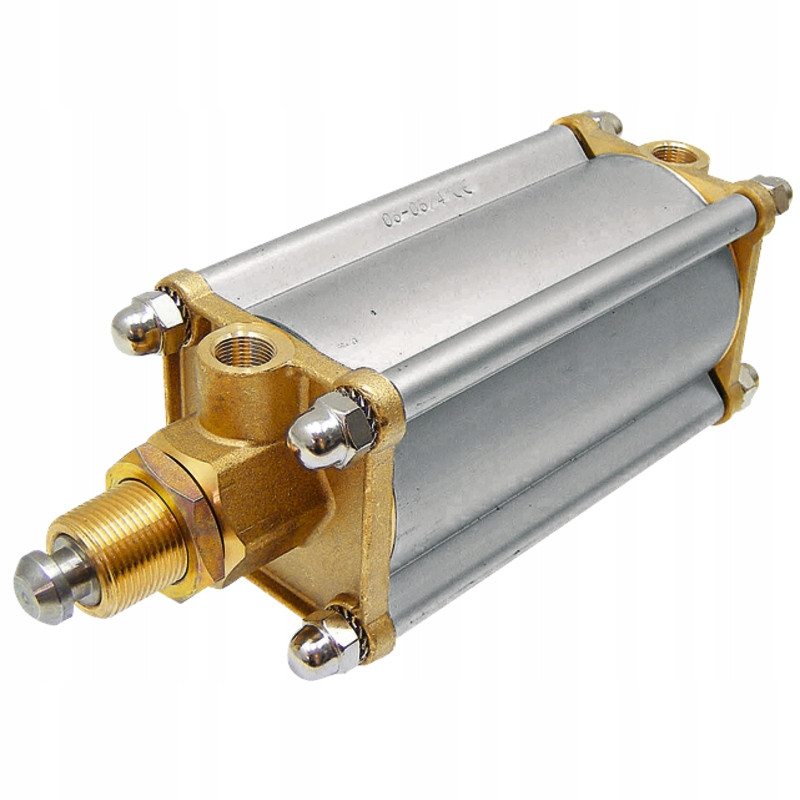

Siłownik zasuwy beczkowozu MZ 8" pneumatyczny, art.0570

Siłownik zasuwy beczkowozu MZ 8" – precyzja i trwałość w pneumatyce

Prezentowany siłownik pneumatyczny marki MZ, oznaczony numerem katalogowym ARZO0570200000, to wyspecjalizowany element napędowy przeznaczony do obsługi zasuw w pojazdach beczkowozach. Konstrukcja typu dwustronnego działania zapewnia pełną kontrolę nad procesem otwierania i zamykania armatury, co jest kluczowe dla bezpiecznej i efektywnej pracy w transporcie materiałów sypkich oraz płynnych. Produkt charakteryzuje się solidnym wykonaniem z materiałów odpornych na trudne warunki eksploatacyjne, co gwarantuje długą żywotność nawet przy intensywnym użytkowaniu.

Kluczowe cechy konstrukcyjne i materiały

Siłownik został zaprojektowany z myślą o odporności na korozję oraz mechaniczne uszkodzenia. Główne elementy konstrukcyjne, takie jak pokrywa oraz rura siłownika, wykonane są z anodyzowanego aluminium. Ten materiał łączy w sobie lekkość z wysoką wytrzymałością, a proces anodyzacji dodatkowo utwardza powierzchnię i zabezpiecza ją przed wpływem czynników zewnętrznych.

Krytyczne elementy łączące i przenoszące obciążenia wykonano ze stali nierdzewnej gatunku 316. Dotyczy to łącznika redukcyjnego, nakrętki oraz tłoczyska. Stal nierdzewna 316 (kwasoodporna) jest standardem w aplikacjach wymagających wysokiej odporności chemicznej, co czyni ten siłownik idealnym rozwiązaniem do pracy w środowiskach, gdzie może dochodzić do kontaktu z agresywnymi substancjami lub wilgocią.

• Materiał korpusu: anodyzowane aluminium (pokrywa i rura).
• Materiał elementów ruchomych i łączących: stal nierdzewna 316 (tłoczysko, łącznik redukcyjny, nakrętka).
• Waga całkowita: 3,2 kg.

Parametry techniczne i wydajność

Sercem urządzenia jest cylinder o wewnętrznej średnicy 8 mm, który współpracuje z tłoczyskiem o skoku wynoszącym 223 mm. Siłownik pracuje przy maksymalnym ciśnieniu roboczym do 10 BAR, co zapewnia wystarczającą siłę do obsługi standardowych zasuw w pojazdach transportowych. Zakres temperatur roboczych od -20 °C do 80 °C pozwala na eksploatację urządzenia w różnych warunkach atmosferycznych, zarówno w okresie zimowym, jak i podczas upałów.

Istotną cechą techniczną jest system sterowania ruchem tłoczyska. Siłownik dysponuje pneumatycznym sterowaniem zatrzymania przy wysuwaniu oraz elastyczną kontrolą zatrzymania przy chowaniu. Takie rozwiązanie pozwala na precyzyjne pozycjonowanie zasuwy i łagodne domykanie, co minimalizuje ryzyko uszkodzeń mechanicznych samej zasuwy oraz instalacji pneumatycznej pojazdu.

Wymiary i montaż

Kompaktowa budowa ułatwia integrację siłownika z istniejącymi systemami w beczkowozach. Długość samego cylindra (bez wysuniętego tłoczyska) wynosi 348 mm, a szerokość korpusu to 90 mm. Rozstaw otworów montażowych po bokach korpusu wynosi 272 mm, co należy uwzględnić przy projektowaniu punktów mocowania.

Połączenia gwintowe są dostosowane do standardów przemysłowych:

• Strona cylindra: gwint o średnicy 3/8 cala.
• Strona tłoczyska: gwint metryczny M35 o skoku 2,00 mm.

Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej mechanice, siłownik MZ art. 0570 stanowi niezawodne wsparcie dla operatorów pojazdów specjalistycznych, dbając o szczelność i bezpieczeństwo transportowanych ładunków.
