Simering calowy 114,30x133,35x11,11 typ CB 4i1/2"x5i1/4"x7/16"

Simering calowy 114,30x133,35x11,11 typ CB 4i1/2\"x5i1/4\"x7/16\"

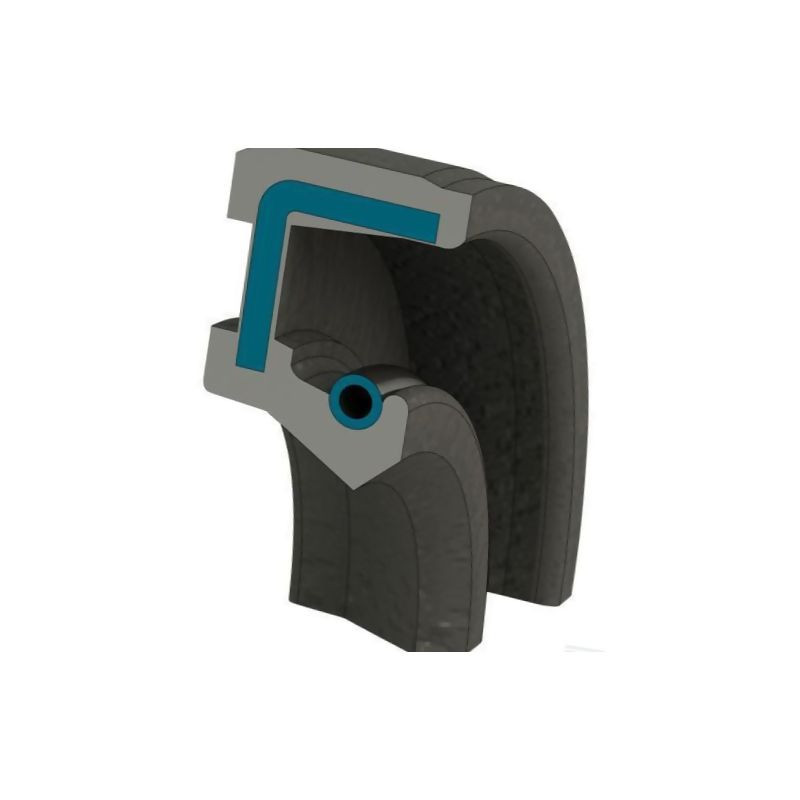

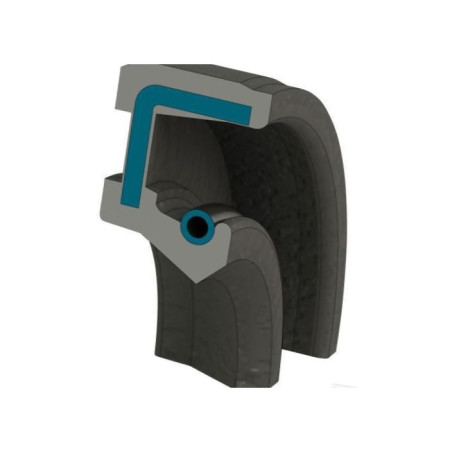

Produkt jest elementem uszczelniającym stosowanym w obrotowych częściach maszyn. Płaszcz zewnętrzny wykonany z gumy kompensuje wydłużenia i nierówności na powierzchni otworu w obudowie, a sprężyna ze stali sprężynowej zapewnia stałe przyleganie. Typ CB charakteryzuje się gumowym płaszczem bez wargi przeciwpyłowej.

Wymiary zewnętrzne i wewnętrzne: d1 = 114,3 mm, d2 = 133,35 mm, h = 11,11 mm. Temperatura robocza od -35 °C do 100 °C. Maksymalna prędkość wału do 11,5 m/s. Norma DIN 3760 potwierdza zgodność z obowiązującymi standardami.

W zestawie najczęściej 1 sztuka w opakowaniu. Zastosowanie obejmuje uszczelnianie obrotowych komponentów maszyn, gdzie wymagana jest kompensacja dylatacji i ochrony przed pyłem w zależności od wersji płaszcza (CB, CC, BB, BC, DB, DC).

Zastosowanie

Przeznaczony do maszyn, gdzie niezbędne jest szczelne połączenie w obudowie obrotowej, minimalizujące wycieki oraz hałas. Dzięki wargom (w niektórych wersjach) i wariantom konstrukcyjnym zapewnia dopasowanie do różnych typów zastosowań i standardów technicznych.

Weryfikacja dopasowania i na co zwrócić uwagę przed zakupem

• Sprawdź oznaczenia i zgodność z normą DIN 3760 oraz z numerami referencyjnymi materiałów i wymiarów z dokumentacji maszyny.
• Zweryfikuj d1 i d2 (średnica wewnętrzna / zewnętrzna) oraz wysokość h, aby dopasować do otworu i osadzenia w obudowie.
• Uwzględnij zakres temperatur pracy (od -35 °C do 100 °C) i maksymalną prędkość wału (do 11,5 m/s) przy doborze materiałów i wersji płaszcza.
• Sprawdź obecność warg przeciwpyłowych w danym opisie (wersje CB, CC, BB, BC, DB, DC) – może mieć wpływ na ochronę przed pyłem.
• Pamiętaj o zgodności numerów katalogowych i zapisów z danymi źródłowymi – używaj tylko jednego dokładnego zapisu w opisie.

Przed zakupem warto sprawdzić dopasowanie po numerach referencyjnych i katalogowych, identyfikując odpowiednią wersję (CB) i parametry techniczne, aby zapewnić właściwe dopasowanie do maszyny i zabezpieczenie przed wyciekiem.
