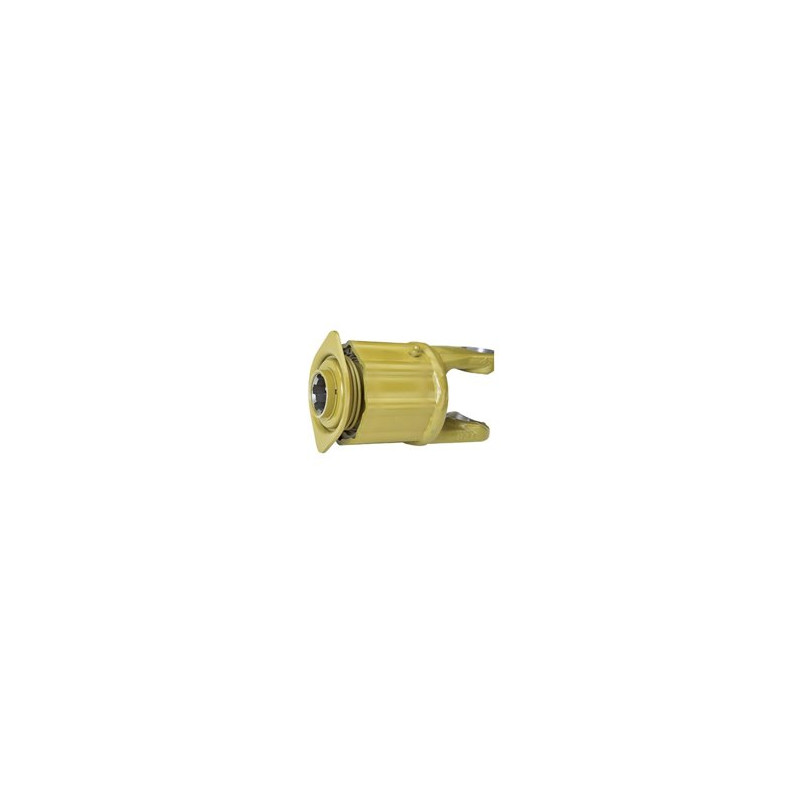

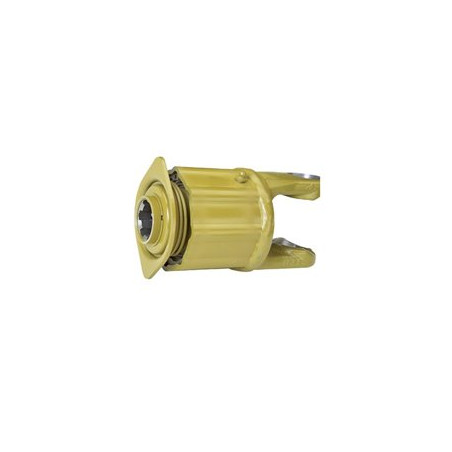

Sprzęgło gwiaździste serii 2200 K33B 700Nm 1i⅜‘‘-6 L-74, krzyżaka 24x68 Walterscheid 55.198.03, 1353629

Sprzęgło gwiaździste Walterscheid serii 2200 K33B – precyzja i wytrzymałość w napędzie maszyn rolniczych

Sprzęgło gwiaździste marki Walterscheid WOM, oznaczone numerem katalogowym 55.198.03 oraz referencją 1353629, to zaawansowany technicznie element układu przeniesienia napędu. Zaprojektowane z myślą o wymagających warunkach pracy w rolnictwie, zapewnia bezpieczne i efektywne przekazywanie momentu obrotowego do 700 Nm. Jest to kluczowy komponent w systemach napędowych wałów przegubowych, chroniący maszyny przed skutkami nagłych przeciążeń i wstrząsów.

Model ten należy do serii 2200 i charakteryzuje się konstrukcją typu K33B. Jego głównym zadaniem jest tłumienie drgań skrętnych oraz kompensacja niewielkich niewspółosiowości wałów, co znacząco wydłuża żywotność zarówno samego sprzęgła, jak i podłączonych urządzeń roboczych. Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnej obróbce, produkt spełnia rygorystyczne normy jakościowe producenta Walterscheid.

Kluczowe parametry techniczne i specyfikacja

Dobór odpowiedniego sprzęgła wymaga ścisłej weryfikacji parametrów technicznych z istniejącym układem napędowym. Poniżej przedstawiamy szczegółowe dane techniczne tego modelu, które są niezbędne do potwierdzenia kompatybilności:

• Producent: Walterscheid WOM
• Numer katalogowy producenta: 55.198.03
• Referencje handlowe: 1353629, 4022-K33B-1353629
• Seria: 2200 (typ K33B)
• Profil wieloklinu (szlicu): 1i 3/8" Z6 (6 wypustów)
• Średnica otworu/tulei: 74 mm
• Długość całkowita elementu: 74 mm
• Maksymalny moment obrotowy: 700 Nm
• Rodzaj zabudowy: Sprzęgło z krzyżakiem elastycznym (gwiaździste)
• Wymiary krzyżaka: 24x68 mm (zgodnie z nazwą produktu)

Zastosowanie w maszynach rolniczych i przemysłowych

Sprzęgła serii K33B znajdują szerokie zastosowanie w agregatach rolniczych wymagających płynnego startu i ochrony przed przeciążeniami. Są one standardowym wyposażeniem wałów przegubowych (WOM) łączących ciągnik z maszyną uprawową. Do typowych urządzeń, w których montuje się ten model, należą:

• Głębosze i kultywatory: Gdzie występują duże opory gruntu i ryzyko nagłego zablokowania narzędzi.
• Przetrząsacze i zgrabiarki: Urządzenia wirnikowe, które generują zmienne obciążenia dynamiczne.
• Podbieracze do siana i słomy: Wymagające precyzyjnego przeniesienia napędu przy zmiennej prędkości obrotowej.
• Rozdzielacze obornika i prasy zwijające: Maszyny o dużej masie własnej i bezwładności.
• Pompy rolnicze i mieszalniki: Urządzenia, dla których kluczowa jest stabilna praca przy stałym momencie obrotowym.

Dlaczego warto wybrać oryginalne sprzęgło Walterscheid?

Oryginalne części zamienne Walterscheid gwarantują zachowanie pełnych parametrów wytrzymałościowych. Zastosowanie zamienników o niepewnym pochodzeniu może prowadzić do szybkiego zużycia krzyżaka elastycznego, a w skrajnych przypadkach do uszkodzenia skrzyni biegów ciągnika lub przekładni maszyny. Sprzęgło o momencie 700 Nm jest optymalnym wyborem dla maszyn średniej wielkości, gdzie balans między sztywnością a elastycznością połączenia jest krytyczny dla efektywności pracy.

Konstrukcja z profilem 1i 3/8" Z6 zapewnia pewne osadzenie na wale, eliminując luzy promieniowe, które mogłyby prowadzić do nadmiernego drgania. Długość 74 mm pozwala na kompaktową zabudowę w ograniczonej przestrzeni między końcówkami wału przegubowego a wejściem do maszyny.

Wskazówki montażowe i eksploatacyjne

Przed montażem nowego sprzęgła należy dokładnie oczyścić wałki wejściowe maszyny oraz sprawdzić stan techniczny łożysk. Montaż powinien odbywać się z zachowaniem odpowiednich luzów osiowych, zgodnie z instrukcją obsługi wału przegubowego. Regularna kontrola stanu krzyżaka elastycznego (elementu gwiazdowego) pozwala wykryć zużycie przed awarią. Jeśli zauważysz pęknięcia gumy lub nadmierną luz na połączeniu, wymiana sprzęgła jest konieczna dla bezpieczeństwa obsługi.

Pamiętaj, aby przed zakupem zweryfikować średnicę otworu (74 mm) oraz profil wieloklinu (Z6) z Twoim aktualnym wałem. Nieprawidłowe dopasowanie może uniemożliwić montaż lub spowodować szybkie zniszczenie elementu.
