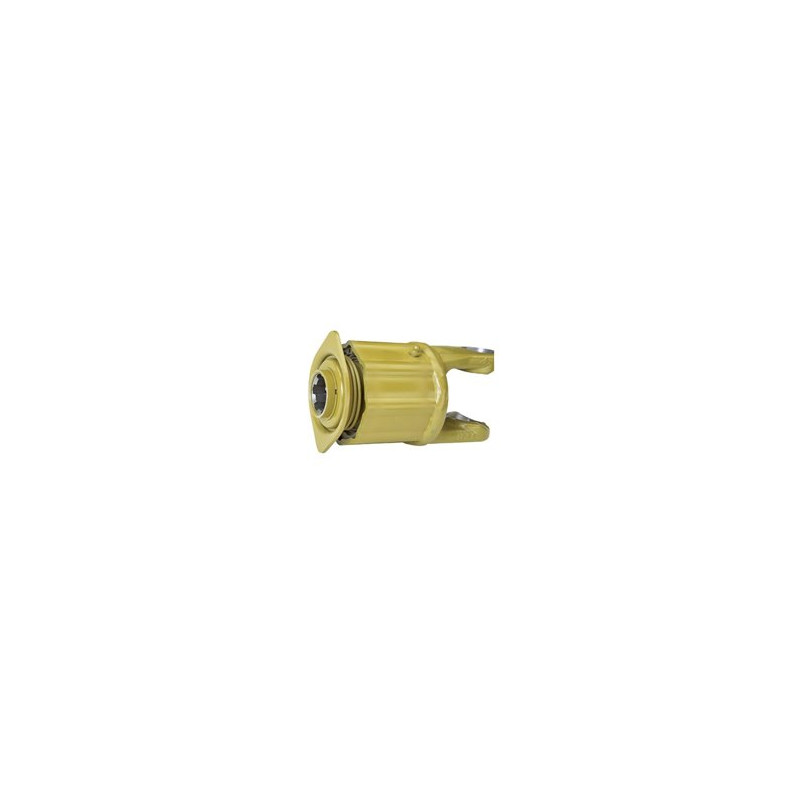

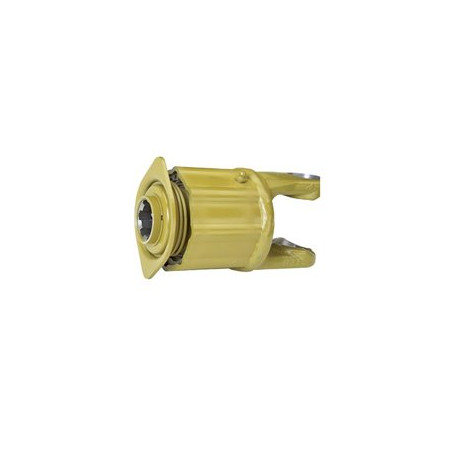

Sprzęgło gwiaździste serii 2200 K33B 750Nm, 1i⅜‘‘-6 L-74, krzyżaka 24x69 Walterscheid 55.198.03, 1358646

Sprzęgło gwiaździste Walterscheid serii 2200 K33B – precyzja i wytrzymałość w układach napędowych

Prezentowane sprzęgło gwiaździste marki Walterscheid WOM to zaawansowany technicznie komponent przeznaczony do profesjonalnych zastosowań w rolnictwie i przemyśle. Zaprojektowane z myślą o wymagających warunkach pracy, zapewnia stabilne przenoszenie momentu obrotowego przy jednoczesnej redukcji drgań i wibracji. Model ten, oznaczony numerem katalogowym 1358646 oraz identyfikatorem K33B, stanowi kluczowy element w systemach przekładniowych, gdzie niezawodność jest priorytetem.

Konstrukcja oparta na sprawdzonej serii 2200 gwarantuje długą żywotność oraz odporność na przeciążenia. Dzięki zastosowaniu wysokiej jakości materiałów i precyzyjnego wykonania, sprzęgło skutecznie chroni inne elementy układu napędowego przed uszkodzeniami wynikającymi z nagłych zmian obciążenia lub nierównomiernej pracy maszyny.

Kluczowe parametry techniczne i specyfikacja

Dobór odpowiedniego sprzęgła wymaga ścisłego dopasowania do parametrów technicznych maszyny. Poniższe dane pochodzą bezpośrednio od producenta i są niezbędne do weryfikacji kompatybilności z istniejącym układem:

• Producent: Walterscheid WOM
• Seria: 2200 (K33B)
• Numer katalogowy (OEM): 1358646
• Numer referencyjny dostawcy: 4022-K33B-1358646 / 55.198.03
• Profil wału: 1i 3/8'' Z6 (wewnętrzny wielowypust, 6 wypustów)
• Średnica zewnętrzna/robocza: 74 mm
• Maksymalny moment obrotowy: 750 Nm
• Wymiary krzyżaka: 24x69 mm
• Długość piasty (L): 74 mm

Warto zwrócić szczególną uwagę na profil wału 1i 3/8'' Z6, który jest standardem w wielu nowoczesnych maszynach rolniczych. Nieprawidłowe dopasowanie średnicy lub profilu wielowypustu może prowadzić do szybkiego zużycia elementu lub awarii całego układu przeniesienia napędu.

Zastosowanie w maszynach rolniczych i przemysłowych

Sprzęgła gwiaździste Walterscheid znajdują szerokie zastosowanie w różnego typu maszynach, gdzie konieczne jest efektywne i bezpieczne połączenie wałów wejściowych i wyjściowych. Ze względu na wysoką nośność (750 Nm), model K33B jest szczególnie polecany do:

• Kombajnów zbożowych i kukurydzianych: W układach napędowych zespołów tnących, młócarni oraz systemów transportu materiału.
• Pras zwijających: Przy przenoszeniu napędu do mechanizmów formujących bele oraz wiążących.
• Siewników i rozsiewaczy: W napędach wałów siewnych i rozrzucających, gdzie wymagana jest równomierna praca przy zmiennych obciążeniach.
• Pługach i agregatach uprawowych: W systemach hydraulicznych i mechanicznych sterowania głębokością oraz siłą nacisku.
• Wozach asenizacyjnych i przyczepach rolniczych: W napędach pomp i innych urządzeń agregatowanych.

Dzięki swojej konstrukcji, sprzęgło kompensuje niewielkie niewspółosiowości wałów, co jest częstym zjawiskiem w pracujących maszynach poddawanych dynamicznym obciążeniom. Element gwiaździsty (krzyżak o wymiarach 24x69 mm) działa jako amortyzator, pochłaniając energię uderzeń i zapobiegając ich przenoszeniu na skrzynie biegów czy mosty napędowe.

Dlaczego warto wybrać oryginalne części Walterscheid?

Walterscheid to światowy lider w produkcji wałów przegubowych i elementów osprzętu. Wybór oryginalnego sprzęgła z numerem 1358646 to inwestycja w bezpieczeństwo i ciągłość pracy. Tanie zamienniki często nie posiadają odpowiedniej twardości powierzchni ani precyzji wykonania wielowypustu, co prowadzi do luzów, hałasu i ostatecznie zniszczenia gniazda w kole zamachowym lub przekładni.

Oryginalny produkt zapewnia:

• Idealne dopasowanie geometryczne zgodne z normami ISO.
• Odporność na czynniki zewnętrzne, takie jak kurz, błoto i wilgoć.
• Stabilność parametrów pracy w szerokim zakresie temperatur.

Wskazówki montażowe i eksploatacyjne

Przed montażem nowego sprzęgła gwiaździstego należy dokładnie oczyścić wały wejściowy i wyjściowy z resztek starego smaru, brudu oraz korozji. Upewnij się, że profil wielowypustu nie jest uszkodzony. Podczas składania układu należy stosować odpowiednie środki smarujące zalecane przez producenta maszyny, co ułatwi montaż i zmniejszy tarcie podczas pracy.

Regularna kontrola stanu technicznego sprzęgła, w tym wizualna ocena zużycia elementu gwiaździstego (krzyżaka), pozwala na wcześniejsze wykrycie potencjalnych usterek. W przypadku zauważenia nadmiernych luzów lub pęknięć gumy/polimeru w elemencie sprężystym, należy niezwłocznie wymienić komplet, aby uniknąć kosztownych napraw głównych zespołów napędowych.
