Śruba przelewu M10x1,0

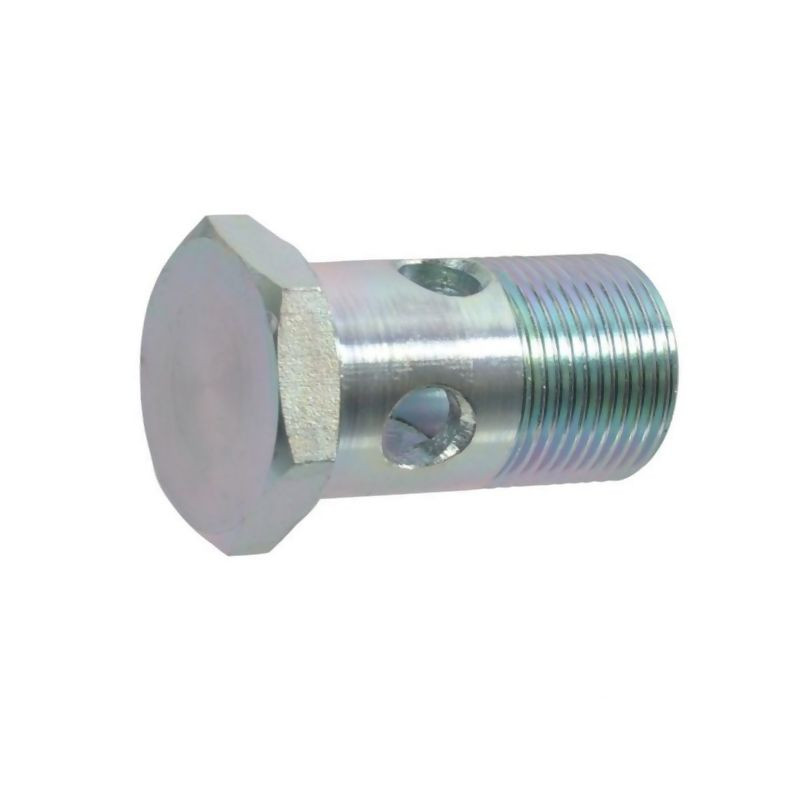

Śruba przelewu M10x1,0 HBM10 – precyzyjne połączenie hydrauliczne

Śruba przelewu o indeksie HBM10 to kluczowy element stosowany w instalacjach hydraulicznych, zapewniający szczelne i trwałe połączenie za pomocą uchwytów pierścieniowych. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje odporność na wysokie ciśnienia oraz trudne warunki eksploatacyjne. Dzięki zgodności z normą DIN 7643 oraz metrycznemu gwintowi zewnętrznemu, element ten stanowi niezawodny komponent w systemach wymagających precyzyjnego dopasowania.

Kluczowe parametry techniczne i wymiary

Produkty z serii Technical Service Hydraulics charakteryzują się rygorystyczną kontrolą jakości i precyzją wykonania. Poniżej przedstawiamy szczegółowe dane techniczne śruby przelewu HBM10, które pozwalają na bezbłędny dobór części do istniejących instalacji:

• Gwint (strona A): M 10 x 1 – metryczny gwint zewnętrzny o skoku 1 mm.
• Materiał: Stal ocynkowana, zapewniająca ochronę przed korozją.
• Długość całkowita (L): 24 mm (w specyfikacji technicznej wskazano również wartość 24,9 mm).
• Rozwartość klucza (SW): 14 mm – umożliwia łatwy montaż przy użyciu standardowych narzędzi.
• Wymiar L1: 19 mm.
• Wymiar P: 11,0 mm.
• Ciśnienie nominalne (PN): 190 BAR – wysoka odporność na obciążenia ciśnieniowe.
• Norma: DIN 7623 / DIN 7643.

Zastosowanie i właściwości użytkowe

Głównym zastosowaniem śruby przelewu HBM10 jest łączenie przewodów hydraulicznych z użyciem uchwytów pierścieniowych. Ocynkowana powierzchnia stali nie tylko zwiększa estetykę elementu, ale przede wszystkim wydłuża jego żywotność, chroniąc przed wpływem wilgoci i czynników chemicznych obecnych w środowisku pracy maszyn rolniczych czy przemysłowych.

Dzięki standardowemu gwintowi M10x1 oraz określonej rozwartości klucza (14 mm), montaż i demontaż połączenia jest szybki i nie wymaga specjalistycznych, nietypowych narzędzi. Wysokie ciśnienie robocze na poziomie 190 BAR czyni tę śrubę odpowiednią do zastosowań w układach hydraulicznych pracujących pod dużym obciążeniem, takich jak podnośniki, prasy czy układy sterowania w maszynach budowlanych i rolniczych.

Dlaczego warto wybrać ten produkt?

• Zgodność z normami: Produkcja zgodna z DIN 7643 i DIN 7623 zapewnia uniwersalność i interchangeability z innymi elementami systemów hydraulicznych.
• Wytrzymałość: Stalowa konstrukcja z powłoką ocynkowaną odporna na uszkodzenia mechaniczne i korozję.
• Precyzja: Dokładnie wykonany gwint M10x1 gwarantuje szczelność połączenia, co jest krytyczne w systemach hydraulicznych.
• Dostępność: Produkt dostępny od ręki, sprzedawany na sztuki, co ułatwia uzupełnienie brakujących elementów w trakcie serwisu.

Śruba przelewu HBM10 to rozwiązanie dla profesjonalistów oczekujących niezawodności w działaniu układów hydraulicznych. Przed zakupem warto upewnić się, że parametry gwintu oraz wymiary geometryczne odpowiadają wymaganiom danej instalacji.
