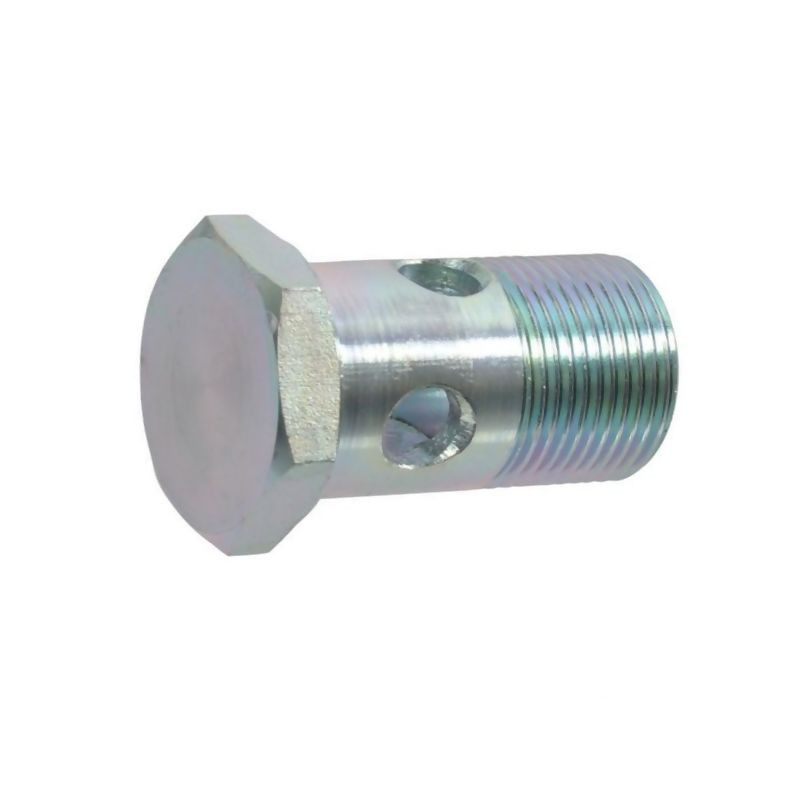

Śruba przelewu M12x1,5

Śruba przelewu M12x1,5 – precyzyjne połączenia hydrauliczne

Śruba przelewu o symbolu HBM12 to kluczowy element stosowany w układach hydraulicznych, zapewniający bezpieczne i szczelne połączenie przewodów za pomocą uchwytów pierścieniowych. Produkt wykonany jest z wysokiej jakości stali, co gwarantuje odporność na wysokie ciśnienia oraz trudne warunki eksploatacyjne. Dzięki ocynkowanej powłoce element jest skutecznie zabezpieczony przed korozją, co wydłuża jego żywotność i utrzymuje estetyczny wygląd przez lata użytkowania.

Specyfikacja techniczna i zgodność z normami

Prezentowana śruba została zaprojektowana zgodnie z rygorystycznymi standardami przemysłowymi, co potwierdza oznaczenie DIN 7643 oraz DIN 7623. Taka standaryzacja zapewnia pełną kompatybilność z innymi elementami instalacji hydraulicznych dostępnymi na rynku. Gwint metryczny o skoku 1,5 mm (M12x1,5) pozwala na precyzyjny montaż i uzyskanie wymaganej szczelności połączenia.

Kluczowym parametrem tego elementu jest jego wytrzymałość na ciśnienie. Śruba ta posiada deklarowaną wartość PN na poziomie 190 BAR, co czyni ją odpowiednią do zastosowań w systemach pracujących pod znacznym obciążeniem hydraulicznym. Precyzyjne wykonanie gwintu oraz powierzchni uszczelniającej minimalizuje ryzyko wycieków oleju hydraulicznego.

Wymiary i parametry montażowe

Dla zapewnienia łatwego i szybkiego montażu, śruba wyposażona jest w płaskie powierzchnie kluczowe. Rozwartość klucza (SW) wynosi 17 mm, co jest standardowym rozmiarem dostępnym w większości zestawów narzędziowych warsztatowych. Całkowita długość elementu to 30,5 mm, przy czym długość części roboczej L1 wynosi 24 mm.

• Gwint: M 12 x 1,5 (metryczny drobnozwojny)
• Materiał: Stal ocynkowana
• Rozwartość klucza (SW): 17 mm
• Długość całkowita (L): 30,5 mm
• Długość L1: 24 mm
• Średnica P: 12,4 mm
• Ciśnienie nominalne (PN): 190 BAR
• Norma: DIN 7643, DIN 7623
• Zastosowanie: Połączenia z uchwytami pierścieniowymi

Zastosowanie w praktyce

Śruba przelewu HBM12 znajduje szerokie zastosowanie w branży motoryzacyjnej, rolniczej oraz w przemyśle maszynowym. Jest niezbędna przy budowie i serwisie układów hydraulicznych w ciągnikach rolniczych, koparkach, prasach hydraulicznych oraz innych maszynach roboczych. Jej konstrukcja umożliwia pewne zamocowanie przewodów hydraulicznych w blokach zaworowych lub innych elementach instalacji.

Dzięki zastosowaniu ocynkowania, produkt ten jest odporny na działanie wilgoci, brudu oraz czynników chemicznych obecnych w środowisku pracy maszyn. Jest to rozwiązanie ekonomiczne, które nie idzie na kompromis w zakresie bezpieczeństwa i trwałości połączenia. Wybierając ten produkt, inwestujesz w niezawodność swojego układu hydraulicznego.
