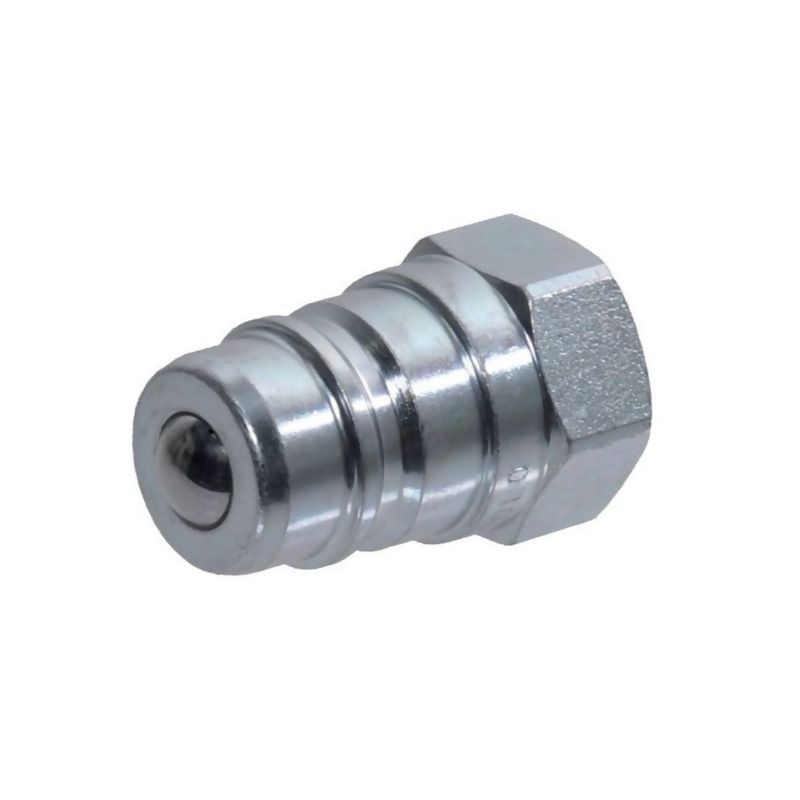

Szybkozłącza hydrauliczne Faster NS z zaworem kulowym
Prezentowany produkt to wysokiej klasy wtyczka szybkozłącza hydraulicznego z serii NS, produkowana przez renomowanego producenta Faster. Model oznaczony symbolem NS38NPTM został zaprojektowany z myślą o wymagających zastosowaniach przemysłowych, rolniczych oraz w technice komunalnej. Kluczową cechą tego elementu jest wbudowany zawór kulowy, który zapewnia szczelność obwodu hydraulicznego zarówno po stronie wtyczki, jak i gniazda w momencie rozłączenia.
Konstrukcja wykonana ze stali carbonowej poddanej procesowi białego pasywowania gwarantuje wysoką odporność na korozję oraz długotrwałą wytrzymałość mechaniczną. Uszczelnienie wykonane z kauczuku nitrylowego (NBR) zapewnia niezawodną pracę w szerokim zakresie temperatur i przy kontakcie z typowymi mediami hydraulicznymi.
Zastosowanie i kompatybilność
Szybkozłącza serii NS znajdują szerokie zastosowanie w maszynach i urządzeniach, gdzie wymagana jest częsta zmiana przyłączy hydraulicznych bez utraty płynu roboczego. Dzięki uniwersalnemu charakterowi, produkt ten sprawdza się w:
- Maszynach rolniczych (ciągniki, kombajny, opryskiwacze),
- Technice komunalnej (pojazdy do utrzymania czystości, sprzęt zimowy),
- Uprawie winorośli oraz sadownictwie,
- Systemach hydraulicznych wykorzystujących płyny na bazie oleju mineralnego.
Specyfikacja techniczna i parametry
Wtyczka NS38NPTM charakteryzuje się precyzyjnym wykonaniem i parametrami dostosowanymi do pracy pod wysokim ciśnieniem. Poniżej znajdują się szczegółowe dane techniczne produktu:
- Producent: Faster
- Symbol katalogowy: NS38NPTM
- Rozmiar przyłącza: 3/8 cala
- Typ gwintu: NPT (gwint rurowy stożkowy)
- Średnica gwintu (A): 3/8 cala
- Długość całkowita (B): 78 mm
- Średnica szybkozłącza: 19 mm
- Rozmiar klucza: 24 mm
- Materiał korpusu: Stal carbonowa
- Obróbka powierzchni: White passivated (białe pasywowanie)
- Materiał uszczelnienia: Nitrile rubber [NBR]
- Ciśnienie robocze: 250 BAR
- Zakres temperatur pracy: od -25°C do +125°C
- Możliwość podłączenia pod ciśnieniem: Nie
Konstrukcja i bezpieczeństwo pracy
Zastosowanie zaworu kulowego wewnątrz korpusu wtyczki minimalizuje ryzyko wycieku oleju hydraulicznego podczas demontażu węży. Jest to rozwiązanie szczególnie istotne w pracach serwisowych oraz przy wymianie osprzętu w maszynach rolniczych, gdzie dbałość o czystość środowiska pracy i oszczędność płynów eksploatacyjnych mają kluczowe znaczenie.
Należy pamiętać, że produkt nie umożliwia podłączania i odłączania pod ciśnieniem. Przed rozłączeniem szybkozłącza należy zawsze zredukować ciśnienie w układzie hydraulicznym do zera, co zapewnia bezpieczeństwo operatora oraz chroni elementy złączki przed uszkodzeniem.
Gwint NPT (National Pipe Taper) zapewnia szczelne połączenie z odpowiednimi gniazdami lub adapterami, eliminując konieczność stosowania dodatkowych uszczelnień płaskich, co jest typowe dla gwintów stożkowych. Precyzyjne wymiary, w tym długość całkowita wynosząca 78 mm oraz średnica 19 mm, pozwalają na łatwy montaż nawet w ciasnych przestrzeniach konstrukcyjnych maszyn.
