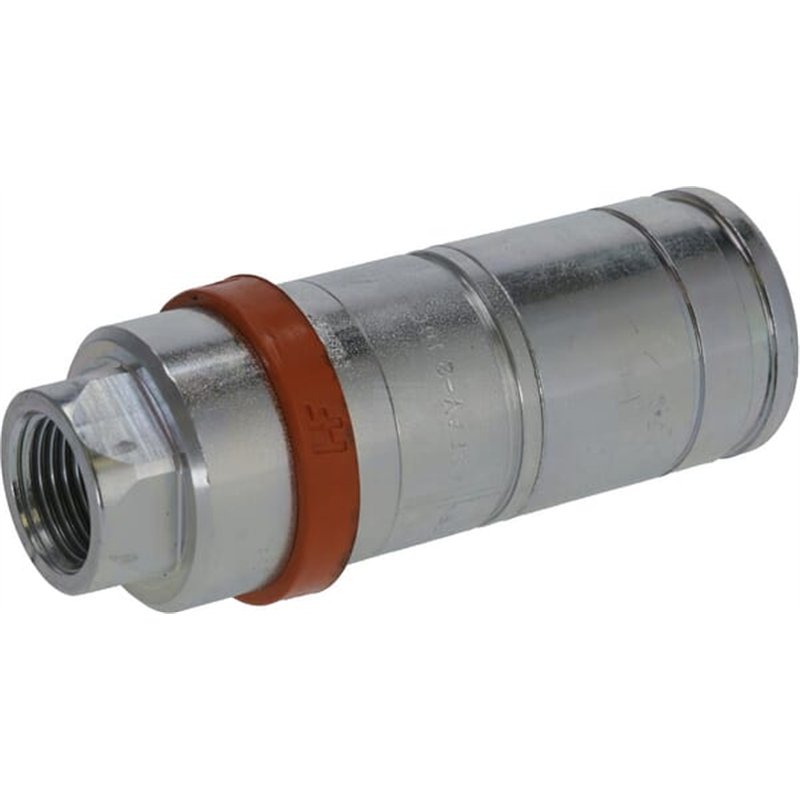

Szybkozłacze gniazdo 3CFHF 1/2"gwint wew. BSPP 1/2", Faster 3CFHF08 12GAS F

Szybkozłącze gniazdo Faster 3CFHF 1/2" – wysoki przepływ i bezpieczeństwo pracy

Prezentowane szybkozłącze gniazdowe marki Faster, oznaczone symbolem 3CFHF0812GASF, to zaawansowane technologicznie rozwiązanie zaprojektowane do zastosowań wymagających wysokiego przepływu cieczy hydraulicznej. Produkt należy do serii 3CFHF, która wyróżnia się mocniejszą konfiguracją uszczelnienia, umożliwiającą wytrzymanie natychmiastowych, niekontrolowanych skoków przepływu powrotnego oleju z narzędzi do ciągników, osiągających nawet 250 l/min. Jest to kluczowa cecha zapewniająca trwałość instalacji hydraulicznej w trudnych warunkach eksploatacyjnych.

Złącze charakteryzuje się mechanizmem typu push-pull, który pozwala na łatwe i wygodne podłączenie do męskich złączy nawet pod ciśnieniem roboczym. System ten umożliwia obsługę jedną ręką, co znacząco podnosi ergonomię pracy operatora. Dodatkowo, produkt wyposażony jest w funkcję odłączania (breakaway function), która zwiększa bezpieczeństwo i wygodę użytkowania, choć należy pamiętać, że odłączanie pod ciśnieniem powinno być stosowane wyłącznie w sytuacjach awaryjnych.

Specyfikacja techniczna i kompatybilność

Szybkozłącze jest zgodne z normą ISO 7241-A i dedykowane do współpracy z wtykami CNV. Konstrukcja opiera się na zaworze grzybkowym, a mechanizm blokady szybkozłącza wykorzystuje kulki rozmieszczone po obwodzie, co gwarantuje pewne i szczelne połączenie. Produkt wykonany jest ze stali z obróbką powierzchniową w postaci ocynku, co zapewnia odporność na korozję i uszkodzenia mechaniczne. Uszczelnienia wykonano z poliuretanu, materiału odpornej na ścieranie i zmienne warunki temperaturowe.

Parametry przyłączeniowe zostały precyzyjnie dobrane do standardowych instalacji:

• Rozmiar nominalny: 1/2 cala (12,5 mm)
• Połączenie 1: Szybkozłącze żeńskie
• Połączenie 2: Gwint wewnętrzny żeński BSPP 1/2"
• Ilość zwojów na cal gwintu: 14
• Średnica zewnętrzna: 42 mm
• Średnica sondy męskiej: 20,5 mm
• Rozmiar klucza: 27 mm

Wydajność i zakres pracy

Produkt zapewnia imponujące parametry hydrauliczne. Przy ciśnieniu 2 bar przepływ wynosi 70 l/min, co świadczy o niskich oporach przepływu wewnątrz złącza. Maksymalne ciśnienie robocze zostało określone na poziomie 250 bar, natomiast ciśnienie rozrywające sięga aż 1000 bar, co daje szeroki margines bezpieczeństwa przy nagłych skokach ciśnienia.

Szybkozłącze może być montowane bezpośrednio do portów zaworów lub sztywnych rur dzięki gwintowanemu zakończeniu. Zakres temperatur roboczych wynosi od -25°C do 110°C, co pozwala na jego stosowanie w szerokim spektrum warunków atmosferycznych i intensywności pracy maszyn rolniczych oraz budowlanych.

Kluczowe zalety produktu Faster 3CFHF

• Możliwość podłączania pod ciśnieniem (tylko strona męska)
• Obsługa jedną ręką dzięki systemowi push-pull
• Wzmocniona konstrukcja uszczelnień odporna na skoki przepływu do 250 l/min
• Zgodność z normą ISO 7241-A
• Wykonanie ze stali ocynkowanej dla trwałości
• Bezpieczna funkcja odłączania awaryjnego
