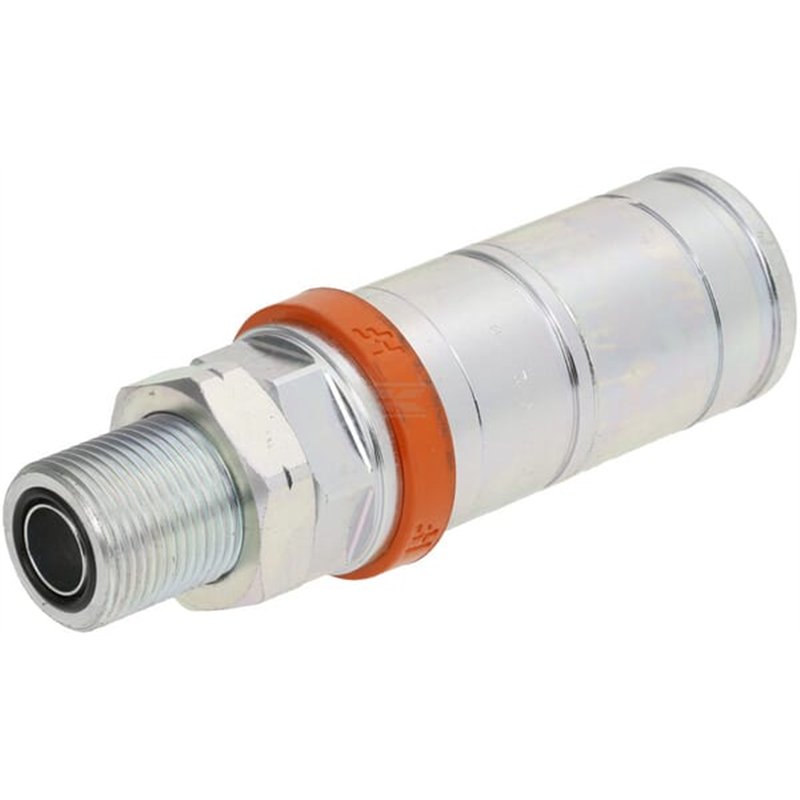

Szybkozłacze gniazdo 3CFHF 1/2"gwint zew. 1"-14 UNS ORFS , Faster 3CFHF12/1UNS F

Profesjonalne szybkozłącze hydrauliczne Faster 3CFHF 1/2" z gwintem 1"-14 UNS

Szybkozłącze gniazdowe marki Faster z serii 3CFHF to zaawansowane rozwiązanie techniczne przeznaczone do zastosowań wymagających wysokiej wydajności i niezawodności. Model o symbolu 3CFHF12/1UNS F został zaprojektowany z myślą o systemach hydraulicznych pracujących pod wysokim ciśnieniem, gdzie kluczowa jest szybkość połączenia oraz bezpieczeństwo obsługi. Produkt wykonany jest ze stali ocynkowanej, co zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne w trudnych warunkach eksploatacyjnych.

Gniazdo charakteryzuje się mechanizmem typu push-pull, który umożliwia intuicyjne i szybkie podłączenie jedną ręką. Jest to istotna zaleta w pracach warsztatowych, rolniczych czy przy obsłudze maszyn budowlanych, gdzie liczy się czas i ergonomia. Złącze jest dedykowane do współpracy z wtykami CNV i spełnia normę ISO 7241-A, co gwarantuje kompatybilność z wieloma standardowymi elementami instalacji hydraulicznych.

Kluczowe cechy i zastosowanie

Szybkozłącze Faster 3CFHF wyróżnia się specjalną konfiguracją uszczelnienia wykonaną z poliuretanu. Zostało ono zaprojektowane tak, aby wytrzymać natychmiastowe, niekontrolowane skoki przepływu powrotnego oleju z narzędzi do ciągników, sięgające nawet do 250 l/min. Dzięki temu produkt znajduje zastosowanie w wymagających układach hydraulicznych, gdzie stabilność pracy i szczelność są priorytetem.

Ważną cechą tego modelu jest możliwość podłączania pod ciśnieniem roboczym (do 250 bar), jednak funkcja ta dotyczy wyłącznie strony męskiej złącza. Gniazdo (strona żeńska) posiada funkcję odłączania, która zwiększa wygodę użytkowania. Należy pamiętać, że odłączanie pod ciśnieniem jest dozwolone wyłącznie w sytuacjach awaryjnych, co podkreśla konieczność zachowania zasad bezpieczeństwa podczas eksploatacji.

Specyfikacja techniczna

• Producent: Faster
• Seria: 3CFHF
• Symbol produktu: 3CFHF12/1UNS F
• Referencja dostawcy: 3CFHF121UNSF
• Rozmiar nominalny: 1/2 cala (12,5 mm)
• Typ połączenia 1: Szybkozłącze (żeńskie)
• Typ połączenia 2: Gwint zewnętrzny (żeńskie złącze panelowe/rurowe)
• Średnica gwintu złącza 2: 1 cal
• Ilość zwojów na cal: 14
• Typ gwintu: UNS
• Typ zaworu: Grzybkowy
• Mechanizm blokady: Kulki po obwodzie
• Sposób podłączania: Naciśnij, aby połączyć (Push-pull)
• Funkcja breakaway: Tak
• Średnica sondy męskiej: 20,5 mm
• Średnica zewnętrzna korpusu: 42 mm
• Rozmiar klucza: 32 mm
• Kod rozmiaru: BG 3

Parametry wydajnościowe i materiałowe

Złącze zapewnia imponujące parametry przepływowe i ciśnieniowe. Przy ciśnieniu 2 bar przepływ wynosi aż 70 l/min, co świadczy o niskich oporach wewnętrznych i wysokiej efektywności hydraulicznej. Maksymalne ciśnienie robocze zostało określone na poziomie 250 bar, natomiast ciśnienie rozrywające sięga wartości 1000 bar, co daje szeroki margines bezpieczeństwa.

Konstrukcja wykonana jest ze stali z powierzchnią ocynkowaną, co chroni przed wpływem czynników zewnętrznych. Uszczelnienia wykonane są z trwałego poliuretanu, odpornego na zużycie i zmienne warunki temperaturowe. Produkt pracuje w zakresie temperatur od -25°C do +100°C, co predysponuje go do użytkowania w różnych porach roku i warunkach klimatycznych.

• Ciśnienie robocze: 250 bar
• Ciśnienie rozrywające: 1000 bar
• Przepływ przy 2 bar: 70 l/min
• Materiał korpusu: Stal ocynkowana
• Materiał uszczelnień: Poliuretan
• Zakres temperatur pracy: -25°C do 100°C
• Norma: ISO 7241-A
