Szybkozłacze gniazdo 3CFHF 1/2"gwint wew. 3/4" - 16 UNF ORB , Faster 3CFHF 34 UNF F

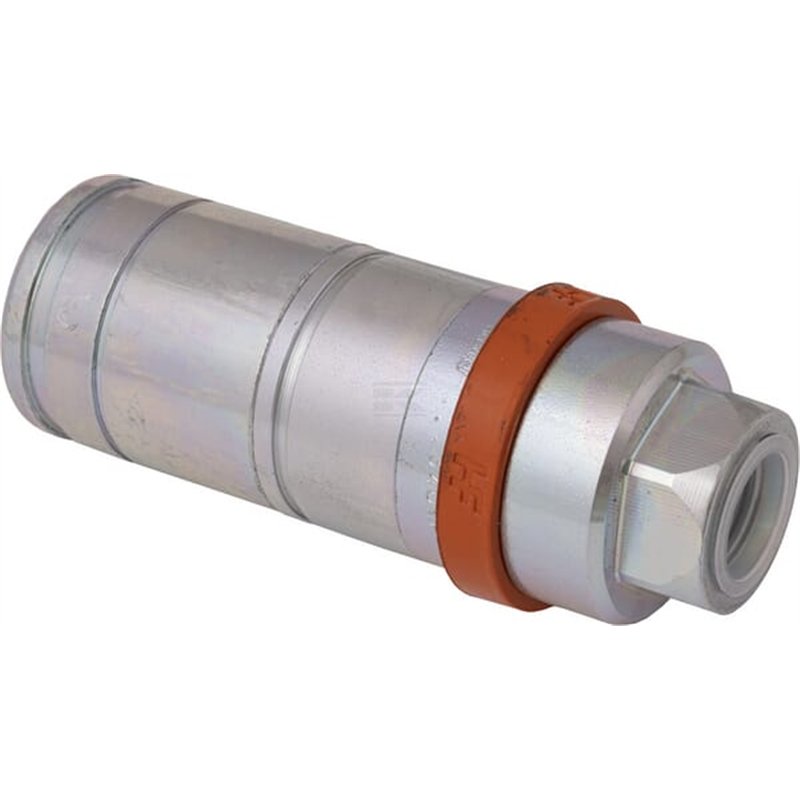

Szybkozłącze gniazdo Faster 3CFHF 3/4" UNF – Wysokoprzepływowe złącze hydrauliczne

Szybkozłącze gniazdo marki Faster z serii 3CFHF to zaawansowane rozwiązanie techniczne przeznaczone do zastosowań wymagających wysokiego przepływu cieczy hydraulicznej. Produkt oznaczony referencją 3CFHF34UNFF został zaprojektowany z myślą o pracy w trudnych warunkach, gdzie kluczowa jest niezawodność, bezpieczeństwo oraz łatwość obsługi. Dzięki konstrukcji typu push-pull, podłączenie i odłączenie złącza jest intuicyjne i możliwe do wykonania jedną ręką, co znacząco usprawnia pracę operatora maszyn rolniczych i budowlanych.

Złącze to spełnia normę ISO 7241-A i jest dedykowane do współpracy z wtykami typu CNV. Jego konstrukcja umożliwia podłączanie pod ciśnieniem roboczym (tylko strona męska), a w sytuacjach awaryjnych dopuszcza się odłączanie pod ciśnieniem, co zwiększa poziom bezpieczeństwa podczas eksploatacji. Specjalna konfiguracja uszczelnienia została opracowana tak, aby wytrzymywać natychmiastowe, niekontrolowane skoki przepływu powrotnego oleju z narzędzi do ciągników, sięgające nawet do 250 l/min.

Kluczowe cechy i zastosowanie

Gniazda z serii 3CFHF charakteryzują się wysoką wydajnością i trwałością. Są one odpowiednie do zastosowań o wysokim przepływie, zapewniając stabilną pracę układów hydraulicznych. Złącza te mogą być wkręcane bezpośrednio do portów zaworów lub sztywnych rur, co ułatwia ich montaż w różnych konfiguracjach instalacji. Mechanizm blokujący oparty na kulkach rozmieszczonych po obwodzie gwarantuje pewne trzymanie wtyku, a funkcja zrywania (breakaway function) stanowi dodatkowe zabezpieczenie przed uszkodzeniem instalacji w przypadku przypadkowego szarpnięcia.

• Możliwość podłączenia jedną ręką dzięki systemowi push-pull.
• Wysoka odporność na skoki przepływu zwrotnego (do 250 l/min).
• Zgodność z normą ISO 7241-A oraz dedykacja do wtyków CNV.
• Bezpieczne odłączanie awaryjne pod ciśnieniem.
• Wykonanie ze stali ocynkowanej dla ochrony przed korozją.

Specyfikacja techniczna i parametry

Poniżej przedstawiono szczegółowe dane techniczne szybkozłącza Faster 3CFHF 34 UNF F. Wszystkie parametry zostały dobrane tak, aby zapewnić maksymalną kompatybilność i wydajność w systemach hydraulicznych o wysokim ciśnieniu roboczym.

• Producent: Faster
• Seria: 3CFHF
• Referencja: 3CFHF34UNFF
• Typ złącza: Gniazdo (żeńskie)
• Rozmiar nominalny: 1/2 cala (kod rozmiaru BG 3, 12,5 mm)
• Połączenie drugie (gwint): Żeńskie, 3/4 cala, 16 zwojów na cal, typ UNF (ORB)
• Ciśnienie robocze: 250 BAR
• Ciśnienie rozrywające: 1000 BAR
• Przepływ przy ciśnieniu 2 bar: 70 l/min
• Typ zaworu: Grzybkowy
• Materiał korpusu: Stal
• Obróbka powierzchni: Ocynk
• Materiał uszczelnienia: Poliuretan
• Zakres temperatur pracy: od -25 °C do 125 °C
• Średnica zewnętrzna: 42 mm
• Długość całkowita (L1): 106,2 mm
• Rozmiar klucza: 27 mm
• Średnica sondy męskiej: 20,5 mm
• Waga: 543,9 g
• Jednostka sprzedaży: Sztuka

Zastosowanie wysokiej jakości poliuretanu jako materiału uszczelniającego zapewnia szczelność połączenia w szerokim zakresie temperatur oraz odporność na zużycie mechaniczne. Stalowy korpus poddany obróbce cynkowania oferuje długotrwałą ochronę przed czynnikami zewnętrznymi, co jest istotne w aplikacjach rolniczych i warsztatowych. Produkt jest nowy, fabrycznie zapakowany i gotowy do montażu w układach hydraulicznych wymagających wysokiej klasy komponentów.
