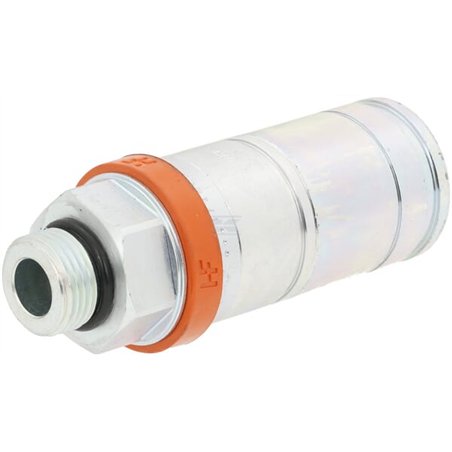

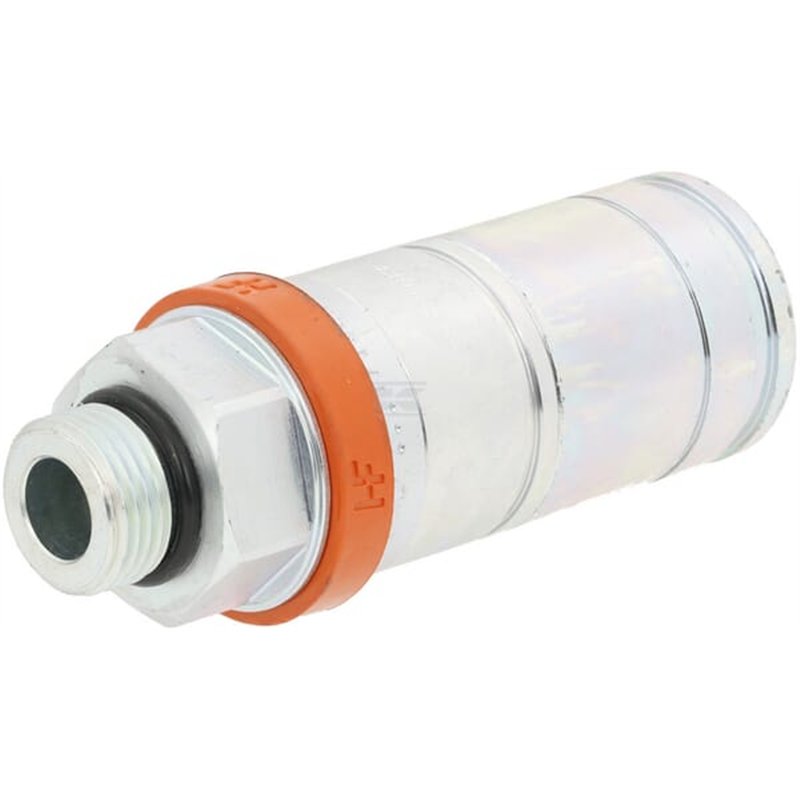

Szybkozłacze gniazdo 3CFHF 1/2"gwint zew. 7/8"-14 UNF JIC , Faster 3CFHF14/78UNFF

Szybkozłącze gniazdo Faster 3CFHF – Wysoka wydajność i bezpieczeństwo pracy

Profesjonalne szybkozłącze gniazdowe marki Faster z serii 3CFHF to zaawansowane technologicznie rozwiązanie zaprojektowane do zastosowań wymagających wysokiego przepływu cieczy hydraulicznej. Model oznaczony referencją 3CFHF178UNFF (wariant z gwintem 7/8"-14 UNF) stanowi kluczowy element systemów hydraulicznych w maszynach rolniczych, budowlanych oraz przemysłowych. Dzięki zastosowaniu mechanizmu push-pull, połączenie można zrealizować szybko i wygodnie jedną ręką, co znacząco zwiększa ergonomię pracy operatora.

Konstrukcja tego złącza została specjalnie wzmocniona, aby sprostać ekstremalnym warunkom eksploatacyjnym. Charakterystyczną cechą serii 3CFHF jest mocniejsza konfiguracja uszczelnienia, która skutecznie przeciwdziała skutkom niekontrolowanych skoków przepływu powrotnego oleju. Złącze jest w stanie wytrzymać natychmiastowe przepływy zwrotne z narzędzi do ciągników sięgające nawet 250 l/min, co czyni je idealnym wyborem do intensywnie eksploatowanych układów hydraulicznych.

Kluczowe cechy i zalety techniczne

• Mechanizm Push-Pull: Umożliwia łatwe podłączanie jedną ręką oraz bezpieczne odłączanie, nawet pod ciśnieniem roboczym (funkcja odłączania pod ciśnieniem przeznaczona jest głównie do sytuacji awaryjnych).
• Wysoka wydajność przepływu: Przy ciśnieniu 2 bar przepływ wynosi aż 70 l/min, co zapewnia szybką pracę siłowników i innych odbiorników.
• Zgodność z normami: Złącze spełnia wymagania normy ISO 7241-A i jest dedykowane do współpracy z wtyczkami typu CNV.
• Bezpieczeństwo i trwałość: Posiada funkcję breakaway (zrywania) oraz wytrzymałe uszczelnienia z poliuretanu, odporne na szeroki zakres temperatur.
• Uniwersalność montażu: Gniazdo może być wkręcane bezpośrednio do portów zaworów lub sztywnych rur dzięki gwintowanemu zakończeniu.

Specyfikacja techniczna i parametry

Poniżej przedstawiono szczegółowe dane techniczne szybkozłącza Faster 3CFHF178UNFF, które pozwalają na precyzyjny dobór elementu do istniejącej instalacji hydraulicznej.

• Producent: Faster
• Seria: 3CFHF
• Typ złącza: Gniazdo (żeńskie) szybkozłącze hydrauliczne
• Rozmiar nominalny: 1/2 cala (kod rozmiaru BG 3, średnica korpusu 12,5 mm)
• Połączenie wyjściowe (strona instalacji): Gwint zewnętrzny żeński 7/8"-14 UNF (JIC)
• Typ zaworu: Grzybkowy
• Mechanizm blokady: Kulki po obwodzie
• Ciśnienie robocze: 250 BAR
• Ciśnienie rozrywające: 1000 BAR
• Przepływ przy 2 bar: 70 l/min
• Maksymalny przepływ zwrotny (odporność): do 250 l/min
• Materiał korpusu: Stal
• Obróbka powierzchni: Ocynk (zabezpieczenie antykorozyjne)
• Materiał uszczelnień: Poliuretan
• Zakres temperatur pracy: od -25 °C do 100 °C
• Średnica zewnętrzna korpusu: 42 mm
• Długość całkowita: 107,4 mm
• Rozmiar klucza do montażu: 32 mm
• Średnica sondy męskiej (kompatybilnej wtyczki): 20,5 mm

Zastosowanie i kompatybilność

Szybkozłącza z serii 3CFHF są szczególnie polecane do zastosowań w hydraulice siłowej, gdzie wymagana jest duża przepustowość i odporność na dynamiczne zmiany ciśnienia. Są one standardem w nowoczesnych ciągnikach rolniczych oraz maszynach komunalnych. Złącze jest kompatybilne z popularnymi wtyczkami męskimi zgodnymi z normą ISO 7241-A, w szczególności z serią CNV. Dzięki gwintowi UNF (Unified National Fine) o skoku 14 zwojów na cal, montaż jest stabilny i szczelny, zapewniając długotrwałą bezawaryjną pracę układu.
