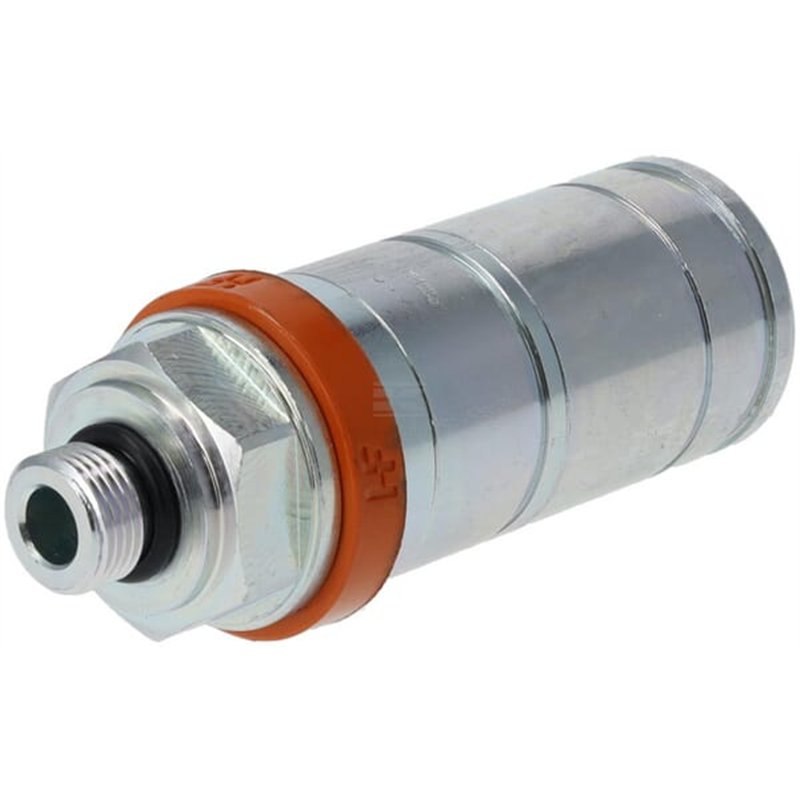

Szybkozłacze gniazdo 3CFHF 1/2"gwint zew. BSPP 3/8" panelowy, Faster 3CFHF0874/38GF

Szybkozłącze gniazdo Faster 3CFHF – wysoki przepływ i bezpieczeństwo pracy pod ciśnieniem

Szybkozłącze gniazdo marki Faster z serii 3CFHF to zaawansowane rozwiązanie techniczne zaprojektowane do zastosowań wymagających wysokiego przepływu medium hydraulicznego. Model oznaczony numerem referencyjnym OE 3CFHF0874/38GF wyróżnia się konstrukcją typu push-pull, która umożliwia intuicyjne i szybkie podłączanie oraz odłączanie złączy męskich, nawet przy zachowaniu ciśnienia roboczego w układzie. Jest to kluczowa cecha zwiększająca efektywność pracy operatora oraz minimalizująca ryzyko rozlania cieczy hydraulicznej podczas wymiany narzędzi.

Produkt został wykonany z wysokiej jakości stali, poddanej procesowi ocynkowania, co zapewnia doskonałą odporność na korozję i uszkodzenia mechaniczne w trudnych warunkach eksploatacyjnych. Uszczelnienie wykonane z poliuretanu gwarantuje szczelność połączenia w szerokim zakresie temperatur roboczych, od -25°C do 100°C. Złącze spełnia normę ISO 7241-A i jest dedykowane do współpracy z wtykami typu CNV.

Kluczowe zalety i zastosowanie

Gniazda z serii 3CFHF są idealnym wyborem do maszyn rolniczych, budowlanych oraz przemysłowych, gdzie liczy się czas przestoju i niezawodność hydrauliki. Dzięki funkcji odłączania pod ciśnieniem (tylko w sytuacjach awaryjnych lub przy odpowiednim przygotowaniu strony męskiej), operator zyskuje dodatkową wygodę i bezpieczeństwo. Mechanizm blokujący oparty na kulkach rozmieszczonych po obwodzie zapewnia stabilne połączenie, odporne na przypadkowe rozłączenie w wyniku drgań.

• Możliwość podłączenia jedną ręką dzięki systemowi push-pull.
• Wysoki przepływ wynoszący 70 l/min przy ciśnieniu 2 bar.
• Bardzo wysokie ciśnienie rozrywające na poziomie 1000 bar, co świadczy o ogromnym zapasie bezpieczeństwa.
• Funcja breakaway (zrywania) chroniąca instalację przed uszkodzeniem w przypadku przeciążenia mechanicznego.
• Bezpośredni montaż do portów zaworów lub sztywnych rur dzięki gwintowanemu zakończeniu.

Specyfikacja techniczna i parametry

Poniżej przedstawiono szczegółowe dane techniczne szybkozłącza, które pozwalają na precyzyjny dobór elementu do istniejącej instalacji hydraulicznej. Należy zwrócić szczególną uwagę na wymiary gwintu oraz średnicę sondy, aby zapewnić pełną kompatybilność z używanymi wtykami.

• Producent: Faster
• Numer referencyjny OE: 3CFHF0874/38GF
• Seria: 3CFHF
• Typ złącza 1: Szybkozłącze (żeńskie)
• Rozmiar złącza 1: 1/2 cala (12,5 mm)
• Typ złącza 2: Gwint zewnętrzny (męski)
• Rozmiar gwintu: 3/8 cala BSPP
• Ilość zwojów na cal: 19
• Ciśnienie robocze: 100 bar
• Ciśnienie rozrywające: 1000 bar
• Przepływ przy 2 bar: 70 l/min
• Średnica zewnętrzna korpusu: 42 mm
• Średnica sondy męskiej: 20,5 mm
• Długość całkowita: 108,2 mm
• Rozmiar klucza: 32 mm
• Materiał korpusu: Stal ocynkowana
• Materiał uszczelnienia: Poliuretan
• Zakres temperatur pracy: -25°C do 100°C
• Kształt: Prosty
• Kod rozmiaru: BG 3

Złącze posiada funkcję odłączania pod ciśnieniem, jednak producent zaznacza, że powinno być to stosowane wyłącznie w sytuacjach awaryjnych lub zgodnie ze sztuką techniczną dla strony męskiej. Standardowa obsługa pozwala na bezpieczną manipulację bez konieczności całkowitego减压owania układu po stronie gniazda, co jest istotną zaletą w dynamicznych procesach produkcyjnych i polowych.
