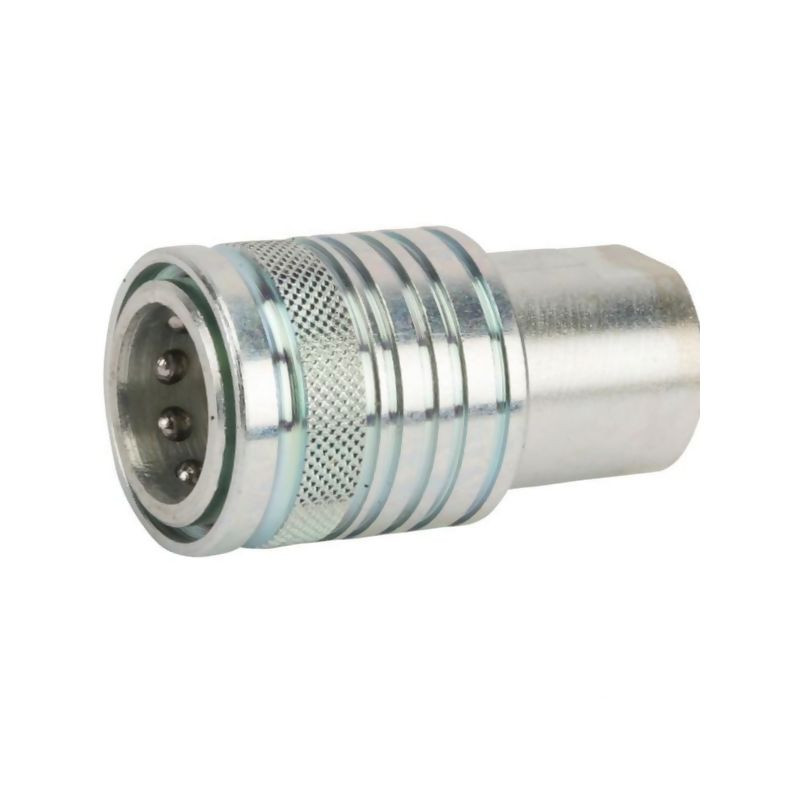

Szybkozłącze gniazdo ISO 12,5 wew. M22X1,5 STAUFF

Szybkozłącze gniazdo ISO 12,5 z wewnętrznym gwintem M22x1,5 marki STAUFF

Profesjonalne szybkozłącze hydrauliczne typu gniazdo, oznaczone indeksem B300-SKPF12IMF22 oraz numerem oryginalnym HP10-1-IMF22N, stanowi kluczowy element systemów przyłączeniowych w maszynach rolniczych i technice komunalnej. Produkt marki STAUFF został zaprojektowany zgodnie z rygorystycznymi normami ISO 7241-1-A (seria A), co gwarantuje pełną kompatybilność z większością standardowych złączy stosowanych w branży agriculturalnej. Jego konstrukcja pozwala na bezpieczne i szybkie łączenie obwodów hydraulicznych, nawet w trudnych warunkach eksploatacyjnych panujących na polu lub w warsztacie.

Kluczowe cechy techniczne i konstrukcyjne

Złącze charakteryzuje się solidną budową wykonaną ze stali, poddaną procesowi białej pasywacji. Taka obróbka powierzchniowa znacząco podnosi odporność elementu na korozję oraz działanie czynników zewnętrznych, takich jak wilgoć, błoto czy środki chemiczne stosowane w rolnictwie. Mechanizm działania opiera się na intuicyjnym systemie push & pull, który umożliwia łatwe wpinanie i wypinanie wtyku bez konieczności użycia dodatkowych narzędzi.

Istotną cechą tego modelu jest obecność funkcji zrywania oraz dwustronnego odcinania przepływu. Mechanizm zrywania chroni układ hydrauliczny przed uszkodzeniem w przypadku przypadkowego szarpnięcia lub przeciążenia mechanicznego podczas pracy maszyny. Z kolei obustronne odcinanie zapewnia szczelność połączenia po obu stronach złącza w momencie rozłączenia, co zapobiega wyciekom oleju hydraulicznego i utracie ciśnienia w systemie.

Parametry eksploatacyjne i wymiary

Produkt został dostosowany do pracy z olejami mineralnymi, będącymi standardowym medium w układach hydraulicznych ciężkiego sprzętu. Dzięki precyzyjnemu wykonaniu, złącze utrzymuje stabilność połączenia przy wysokich obciążeniach. Do najważniejszych parametrów technicznych należą:

• Standard złącza: ISO 12,5 (seria A wg ISO 7241-1-A)
• Rodzaj gwintu przyłączeniowego: wewnętrzny M22 x 1,5 mm
• Maksymalne ciśnienie nominalne: 250 bar
• Zakres temperatury pracy: do 100 °C
• Długość całkowita złącza: 70 mm
• Średnica tulei: 38 mm
• Materiał wykonania: stal z powierzchnią biało-pasywowaną
• Referencja producenta: SKPF12IMF22

Zastosowanie w praktyce

Szybkozłącze STAUFF B300-SKPF12IMF22 znajduje szerokie zastosowanie w maszynach rolniczych, takich jak kombajny, ciągniki, prasy czy rozsiewacze, gdzie wymagana jest częsta zmiana narzędzi współpracujących z hydrauliką siłową. Sprawdza się również w technice komunalnej przy obsłudze pojazdów specjalistycznych. Dzięki zgodności z normą ISO 7241-1-A, produkt ten jest wymiennie stosowany z innymi złączami serii A dostępnymi na rynku, co ułatwia serwis i utrzymanie floty maszyn.

Przed zakupem warto upewnić się, że średnica tulei oraz rodzaj gwintu M22x1,5 odpowiadają wymaganiom konkretnego układu hydraulicznego w Państwa maszynie. Prawidłowy dobór złącza zapewnia nie tylko sprawność techniczną sprzętu, ale także bezpieczeństwo operatora poprzez eliminację ryzyka nagłego rozszczelnienia pod ciśnieniem.
